محرك خطي عالي الدقة للصوت الملفوف بدون فرشاة محرك محرك محرك مباشر مع عمود
| مكان المنشأ | جيانغسو، الصين |
|---|---|
| اسم العلامة التجارية | SUPT |
| إصدار الشهادات | CCC, ce, ISO9001 |
| رقم الموديل | VCAR0044-0075-00A |
| الحد الأدنى لكمية | ≥1 |
| الأسعار | $120.00/pieces >=1 pieces |
| تفاصيل التغليف | كرتون و صندوق خشبي مغناطيس محرك لفائف الصوت |
| وقت التسليم | 1-5 المنتجات 5-7 أيام الشحن ، العينات 3-5 أيام ، السائبة للتفاوض |
| شروط الدفع | T/T |
| القدرة على العرض | 2000 قطعة / قطع شهر مغناطيس محرك لفائف الصوت |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| الضمان | 3 أشهر - 1 سنة | استخدام | قارب ، سيارة ، دراجة كهربائية ، طائرة بدون طيار ، روبوت ، جهاز تنفس طبي ، مجهر ، منظار داخلي ، بصريا |
|---|---|---|---|
| النوع | مايكرو موتور | عزم الدوران | 30 |
| بناء | المغناطيس الدائم | تخفيف | بدون فرشاة |
| ميزة الحماية | مغلق تماما | السرعة (دورة في الدقيقة) | 20 |
| التيار المستمر (A) | 4.8 | الكفاءة | آي إي 1 |
| قوة الذروة (N) | 33 | السفر الأقصى (مم) | 9.9 |
| مغناطيس محرك لفائف الصوت (V) | 24.3 | وزن الدوار (كلغ) | 23.5 |
| الجزء الثابت ديا (مم) | 36 | القوة المستمرة (N) | 8 |
| الميناء | مغناطيس محرك لفائف الصوت شنغهاي | ||
| إبراز | محرك لفائف الصوت الخطية عالية الدقة,محرك خطي للصوت 20 دورة في الدقيقة,محرك القيادة المباشرة بدون فرشاة 20 دورة في الدقيقة,Linear Voice Coil Motor 20rpm,Brushless Direct Drive Motor 20rpm |
||
منتوج وصف

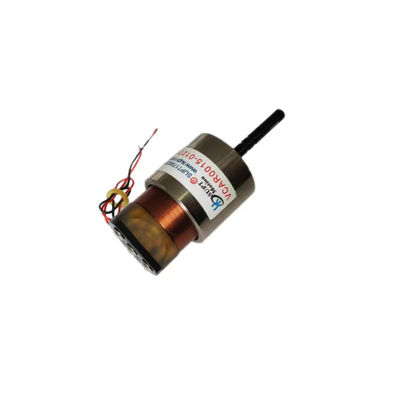

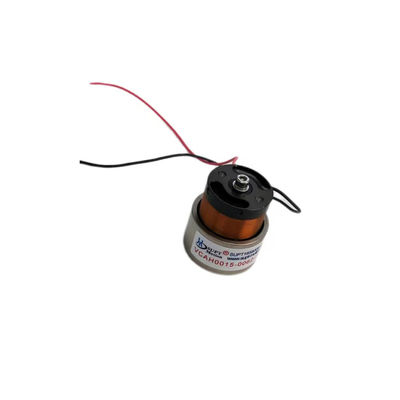

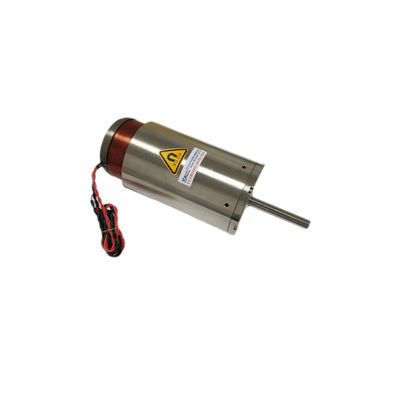

محرك القيادة المباشرة بدون فرشاة مع عمود ذو دقة عالية حجم صغير
وصف المنتج
محرك لفائف الصوت الخطي مع عمود حركي مدمج ومحامل خطية دقيقة ، ويتم تصنيع العمود الحركي من مواد خفيفة الوزن وصلبة للغاية ومقاومة للارتداء.
تستخدم على نطاق واسع في أشباه الموصلات ، واختبار الدقة والتفتيش ، ومراقبة تدفق الصمامات ومجالات أخرى.
محركات القيادة المباشرة غير المفرشحة تتيح التحكم الفعال في الحركة وتحديد موقع الروبوت بدقة.
محركات القيادة المباشرة غير المفرشحة تعمل على التحكم في المجال المغناطيسي الذي تولده المغناطيس الدائم الداخلي عن طريق تنظيم التيار ، وبالتالي تدفع دوار المحرك بشكل مباشر للدوران.يمكن استخدام محركات متعددة ذات محرك مباشر بدون فرشاة مع عمود في مفاصل الروبوت لتحقيق درجات مختلفة من حرية الحركة.
نظرا لطبيعة القيادة المباشرة لمحركات القيادة المباشرة بدون فرشاة ، فإنها توفر تحكمًا دقيقًا للغاية في الموقف.يمكن للروبوتات أن تستخدم هذه الميزة لتحقيق تحكم دقيق في الموقف والموقف، مثل وضع أداة أو مؤثر نهاية إلى موقع هدف محدد.
تتميز محركات القيادة المباشرة بدون الفرشاة بالاستجابة السريعة التي تعتبر مهمة للمهام الروبوتية التي تتطلب حركة سريعة أو تشغيل عالية السرعة.
يمكن دمج محركات القيادة المباشرة غير المفرشة مع المكيفات لتوفير إشارات ردود فعل دقيقة من خلال مراقبة موقع دوار المحرك ، مما يتيح التحكم في الحلقة المغلقة.
توفر محركات القيادة المباشرة بدون برش محركات تحويل طاقة فعال ، مما يقلل من استهلاك الطاقة ويقلل أيضًا من كمية الحرارة التي يولدها الروبوت.ويتميزون أيضا بمستويات ضوضاء منخفضة، مما يجعل الروبوت أكثر هدوءا أثناء التشغيل.
|
التطبيق الرئيسي لمحرك لفائف الصوت: |
|
1صناعة أشباه الموصلات: الأسلاك، القطع، الحفر، أنظمة النقل، اللحام، الروبوتات. |
|
2- تشغيل الصمامات في الميدان: أنواع صمامات القياس، أنظمة اختبار الضغط، كيمياء الصمامات الهوائية نظام الحقن |
|
3صناعة الآلات الصغيرة: أنظمة التغذية، الحفر المجهري، الطباشير الدقيقة. |
|
4نظام الاهتزاز: طاولة الهزاز، منصة الاهتزاز. |
|
5المجال الطبي: نظام حقن صغير، معدات التنفس، معدات الاختبار. |
|
6تكنولوجيا الطيران: نظام التحكم في الطيران، نظام ردود الفعل للطيار. |
|
7مجال الاستخدام التجاري: مضخة التبريد الحاسوبية الكاميرا المصغرة نظام التركيز |
|
8صناعة الأتمتة: معدات الليزر,أجهزة التوزيع، معدات الاختبار، آلات النسيج. |
المعلمات التقنية:
| نموذج المنتج | قوة الذروة (ن) |
قوة مستمرة عند 25 درجة مئوية ((ش) |
السكتة الدماغية الكلية (ملم) |
الجهد القصوى (V) |
ثابت المجال الكهرومغناطيسي الخلفي (V/m/s) |
وزن الملف (ز) |
قطر الستاتور | خيط نهاية العمود (ملم) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2 ((خارجية) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5 ((خارجية) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3 ((خارجية) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3 ((خارجية) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | العمود 48 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3 ((خارجية) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3 ((داخلية) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3 ((داخلية) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3 ((خارجية) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3 ((داخلية) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3 ((داخلية) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3 ((داخلية) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3 ((داخلية) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3 ((خارجية) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3 ((داخلية) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3 ((داخلية) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3 ((داخلية) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | عجلة 10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3 ((داخلية) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3 ((داخلية) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | عجلة 8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | عجلة 10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | عجلة 8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | عجلة 10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | عجلة 10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | عجلة 10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | عجلة 10 |
التطبيقات:
نظام المحرك الخطي للملف الصوتي هو محرك خطي عالي الكفاءة يوفر إمكانية تكرار الموقف الدقيق ومستويات ضوضاء منخفضة.الصخرة الرياضية مصنوعة من وزن خفيفمواد عالية الجودة ، تستخدم على نطاق واسع في أشباه الموصلات والمعدات الطبية واختبار الدقة والاكتشاف ومراقبة تدفق الصمامات ومجالات أخرى.محرك لفائف الصوت مع عمود حركة مدمج ومحامل خطي دقيقيتم تصنيع العمود الرياضي من مواد خفيفة الوزن عالية الصلابة ومقاومة للارتداء. الحلقة المتحركة لديها مزايا الوزن الخفيف، حجم صغير، وقت استجابة قصير،تردد عال ودقة عالية.
خدماتنا
منتجات الميزة التنافسية
استرداد كامل في حالة سوء الجودة أو تأخر التسليم
عقد ضمان الجودة
طلب صغير مرحب به
خدمة ما بعد البيع 24*7
معلومات الشركة
التعبئة والشحن
الشهادات
الأسئلة الشائعة
المحرك:
1السفر: السفر الفعلي، يستخدم لحساب إجمالي السفرمنالقوة القيمة.
2اتجاه الحركة: التثبيت الأفقي أو الرأسي 90 درجة.
3قوة الحمل:جعلى الفور في الاتجاه المعاكس منقوةعلىالمحرك، مثل الينابيع، الخ
4وزن الحمل: الجزء الكلي للجودة من الحركة، بما في ذلك شريط التمرير للجودة
5نوع الحركة: 1.حركة من نقطة إلى نقطة;2.المبادلة المتبادلة للقاعدة (على سبيل المثال المسح).
6منحنى السرعة: 1.منحنى سرعة ترابيزويدي;2.منحنى السرعة الثلاثي؛ 3.منحنى سرعة الجيب.
