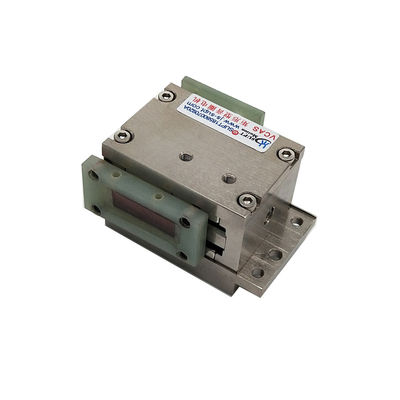

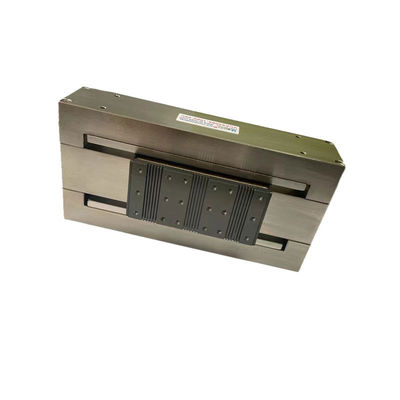

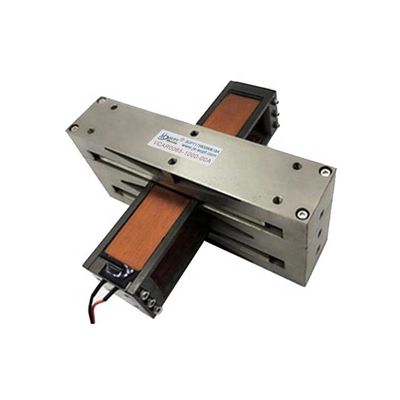

65N محرك لفائف الصوت من النوع المستطيل للقطع بالليزر
| مكان المنشأ | جيانغسو، الصين |
|---|---|
| اسم العلامة التجارية | SUPT |
| إصدار الشهادات | ce, ISO9001 |
| رقم الموديل | VCAS0065-1000-00A |
| الحد الأدنى لكمية | 2 قطعة |
| الأسعار | $225.00/pieces 2-47 pieces |
| تفاصيل التغليف | علبة |
| وقت التسليم | 1-5 المنتجات 5-7 أيام الشحن ، العينات 3-5 أيام ، السائبة للتفاوض |
| شروط الدفع | T/T |
| القدرة على العرض | 600 قطعة / قطعة في الأسبوع |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| الجهد (v) | 28 فولت | الطاقة الخارجة | يحدد لاحقًا |
|---|---|---|---|
| استخدام | قارب ، طائرة بدون طيار ، روبوت ، جهاز تنفس طبي ، مجهر ، بصريات ، | النوع | مايكرو موتور |
| عزم الدوران | الطلبات | بناء | المغناطيس الدائم |
| تخفيف | فرشاة | ميزة الحماية | مغلق تماما |
| السرعة (دورة في الدقيقة) | متغيرة السرعة | التيار المستمر (A) | حاضِر |
| الكفاءة | آي إي 1 | قوة الذروة (N) | 65 |
| السفر الأقصى (مم) | 100 | محرك الملف الصوتي (V) | 28.7 |
| القوة المستمرة (N) | 22.4 | دوار الوزن (ز) | 135 |
| الطول * الارتفاع (مم) | 170 * 81.9 | الميناء | شنغهاي |
| إبراز | محرك لفائف الصوت من النوع المستطيل,65N محرك لفائف الصوت,65N محرك محرك لقطة الليزر,65N Voice Coil Motor,65N Laser Cutting Voice Coil Motor Actuator |
||
منتوج وصف
65N محرك لفائف صوتية مستطيلة النوع للقطع بالليزر بدقة عالية
وصف المنتج:
يشتمل استخدام محرك لفائف صوت مستطيلة (RVCM) في قطع الليزر على دمج المحرك داخل نظام القطع بالليزر لتحقيق التحكم الدقيق في الحركة لأداء القطع الأمثل.هذا عرض باللغة الإنجليزية:
دمج محرك للفول الصوتي المستطيل في قطع الليزر:
يزيد دمج محرك للفولات الصوتية المستطيلة (RVCM) في أنظمة قطع الليزر من الدقة والتحكم الديناميكي ، مما يؤدي إلى تحسين كفاءة قطع الليزر.تتضمن العملية الخطوات التالية:
1وضع رأس الليزر: يتم استخدام RVCM لوضع ونقل رأس القطع بالليزر بدقة عالية عبر سطح القطعة.هذا يضمن محاذاة دقيقة من شعاع الليزر لعمليات القطع.
2ضبط التركيز الديناميكي: يتم استخدام RVCM لضبط تركيز شعاع الليزر في الوقت الفعلي مع تحرك رأس القطع. هذا يحافظ على نقطة تركيز مثالية ،ضمان جودة قطع ثابتة طوال العملية.
3. اتباع المسار: يتم استخدام التحكم الاستجابية للمحرك لمتابعة مسار القطع المبرمج بدقة ، مما يتيح قطع معقدة ومعقدة دون انحرافات.
4التحكم متعدد المحاور: في أنظمة قطع الليزر متعددة المحاور ، يتم دمج RVCMs للتحكم في حركة رأس القطع على طول محاور متعددة ، مما يسمح بالقطع المعقدة والثلاثية الأبعاد.
5. قطع الرسوم البيانية والمتجه: تستخدم RVCMs للتبديل بين أنماط قطع الرسوم البيانية والمتجهة عن طريق ضبط سرعة ومسار حركة رأس الليزر ،ضمان إزالة المواد بكفاءة لمختلف مهام القطع.
6التعويض الديناميكي: يعوض المحرك عدم انتظام المواد أو الاختلافات في مسطحة القطعة.الحفاظ على مسافة ثابتة بين رأس الليزر وسطح القطعة العاملة للحصول على عمق قطع موحد.
7التحكم في السرعة والتسارع: توفر أجهزة RVCM التحكم الدقيق في السرعة والتسارع.تمكين نظام القطع بالليزر لتحقيق معايير القطع المثلى لمختلف المواد والسمك.
8قطع عالية السرعة: يسمح استجابة المحرك السريعة لعمليات القطع عالية السرعة مع الحفاظ على الدقة والجودة ، مما يسهم في زيادة الإنتاجية.
9القطع الدقيق: في تطبيقات القطع الدقيق، تسمح RVCMs بتحديد الموقع الدقيق للغاية وحركة شعاع الليزر، مما يسهل إنشاء ميزات ميكرو مقياسية معقدة.
10ردود الفعل المغلقة: يسمح التكامل مع أنظمة ردود الفعل عن الموقف ، مثل المرمزات ، لـ RVCMs بالعمل في التحكم المغلق ، مما يعزز الدقة والتكرار.
المعلمات التقنية:
| سلسلة VCAS من محركات الملفات الصوتية من النوع المستطيل | ||||||||
| النموذج | القوة القصوى ((N) | قوة مستمرة25°C ((N)) | الحد الأقصى للسفر ((ملم) | الجهد ((V) | ثابت المجال الكهرومغناطيسي الخلفي ((V/m/S) | وزن المحرك ((g) | العرض*الارتفاع (ملم) | الطول ((ملم) |
| VCAS0002-0498-00A | 2.1 | 1.3 | 49.8 | 11.3 | 1.3 | 16.0 | 42.6*33 | 72.0 |
| VCAS0002-0747-00A | 2.1 | 1.3 | 74.7 | 11.3 | 1.3 | 16.0 | 42.6*37 | 100.5 |
| VCAS0006-0030-00A | 6.1 | 3.2 | 3.0 | 13.3 | 4.6 | 18.2 | 34.1*27 | 25.1 |
| VCAS0006-0099-00A | 6.1 | 3.2 | 9.9 | 13.7 | 4.6 | 18.2 | 34. 1 * 26.9 | 33.5 |
| VCAS0013-0343-00A | 13.0 | 8.0 | 34.3 | 12.6 | 5.8 | 40.0 | 59.9*348 | 68.3 |
| VCAS0065-1000-00A | 65.0 | 22.4 | 100.0 | 28.7 | 9.7 | 135.0 | 59.6*81.9 | 170.0 |
التطبيق:
محركات المحرك الخطية مثالية للتطبيقات التي تتطلب حركة خطية عالية الدقة والسرعة والموثوقية. يتميز بوزنها الخفيف ووقت الاستجابة القصير والتردد العالي.يمكن استخدامه في مجموعة متنوعة من التطبيقات، مثل الأتمتة الصناعية والروبوتات والأجهزة الدقيقة. هذا المحرك الخطي هو حل فعال من حيث التكلفة لاحتياجات التحكم في الحركة الخطية.تم تصميمه لتوفير دقة عالية وأداء متفوقمن السهل أيضًا تثبيته وصيانته. تحت نفس الحجم ، فإن قوة الدفع لمحرك لفائف صوت مستطيلة من سلسلة VCAS أقل من محرك لفائف صوت أسطواني. ولكن السكتة الدماغية أطول ،قوة دفع المحرك المستطيل 1000N و 250 مم ذهابا وإيابامحركات الكواليس الصوتية المستطيلة من سلسلة VCAS هي الحل المثالي لحركة المحور X-Y ، والتي يتم تسويقها في المقام الأول في صناعات أشباه الموصلات وأدوات الآلات الصغيرة.
