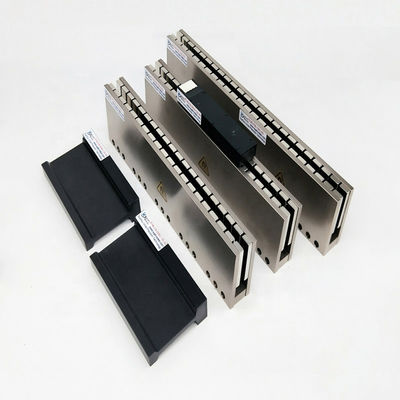

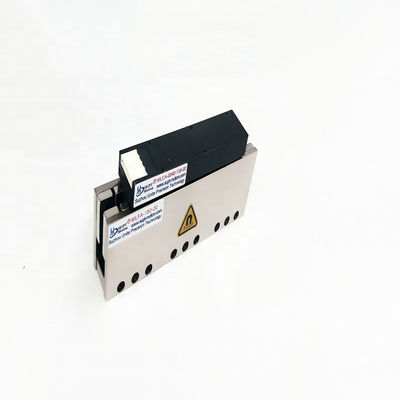

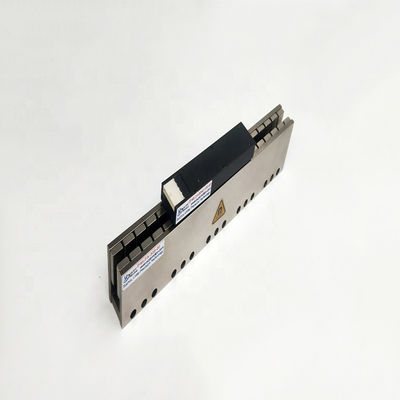

محركات سيرفو خطية عالية الدقة على شكل U لمعدات فحص الرؤية الآلية
| Place of Origin | China,Suzhou |
|---|---|
| اسم العلامة التجارية | SUPT MOTION |
| إصدار الشهادات | ISO9001 |
| Model Number | MLCE Series |
| Minimum Order Quantity | 2PCS |
| الأسعار | $190 |
| Packaging Details | Customized packaging etc. |
| Delivery Time | 1-5pcs ,5 days . >20pcs ,To be negotiated |
| Payment Terms | T/T |
| Supply Ability | To be negotiated |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| Commutation | Brushless | Application | Automatic Product |
|---|---|---|---|
| Motor Type | Linear Servo Motor | Model Number | MLCE-0075-075-00 |
| Peak force(N) | 215 | Resistance(L-L)(R) | 9.2@25℃ Ω |
| Continuous force(Fc) | 75N | Peak current(lp) | 4.8A |
| Mover weight | 0.45kg | Electrical constant(Te) | 0.35ms |
| Port | Shanghai Port | ||
| إبراز | محرك سيرفو خطي على شكل U,محرك سيرفو خطي دقيق,مراقبة الرؤية الآلية محرك الخدمة الخطي,High Precision Linear Servo Motor,Machine Vision Inspection Linear Servo Motor |
||
منتوج وصف
وصف المنتج:
المحرك الخطي الخادم من نوع U هو محرك محرك مباشر بدون اتصال ودون اصطدام يتميز بدقة عالية وتسارع عالية وسرعة استجابة عالية.هذه الميزات تضمن أن الكاميرا أو رأس التفتيش يمكن وضعها بدقة لتحسين دقة التفتيش؛ تقليل وقت دورة التفتيش لتحسين كفاءة خط الإنتاج ؛ تجنب الأخطاء التي تسببها محرك المسمار التقليدي أو الحزام لضمان استقرار الصورة ؛وتقليل ارتداء الأجزاء الميكانيكية لتحسين عمر المعدات.
عادة ما تستخدم المحركات الخطيّة للخدمة من نوع U في فحص الرؤية الآلية لمسح الكاميرا وتحديد موقعها، والحركة الدقيقة لطاولة العمل أو الكائن الخاضع للاختبار، والمحاذاة بدقة عالية،وتحقيق ربط متعدد المحاور.
في نظام الرؤية الآلية ، تحتاج الكاميرا إلى المسح على طول قطعة العمل أو التبديل بين نقاط التفتيش المختلفة.حتى تتمكن الكاميرا من إكمال تحديد المواقع بدقة عالية في فترة زمنية قصيرة لضمان وضوح اللقطة وتحسين دقة التفتيش.
أثناء عملية التفتيش ، من الضروري أحياناً نقل الكائن الخاضع للاختبار (على سبيل المثال PCB ، رصيف الزجاج ، رقاقة أشباه الموصلات ، إلخ).) توفر محركات الخدمة الخطية من نوع U استجابة ديناميكية عالية وتسارع عال، تمكن الكائن من الوصول إلى موقف التفتيش المحدد في وقت قصير مع الحفاظ على دقة عالية.
بالنسبة لأنظمة الرؤية التي تتطلب فحصًا متعدد المحطات أو عمل تعاوني متعدد الوحدات،يمكن أن يضمن محرك القيادة الخالي من رد الفعل ودقة تحديد المواقع المتكررة العالية لمحركات الخدمة الخطية من نوع U محاذاة دقيقة لكل وحدة تفتيش وتحسين كفاءة التفتيش.
مع خصائص القيادة المباشرة، والاستقرار الحراري العالي والاستجابة الديناميكية النانومتر، أصبح محرك الخدمة الخطي من النوع U وحدة القيادة الأساسية لمعدات التفتيش بالرؤية الراقية.
الخصائص:
النوع: محرك خطي، محرك خدمة خطي، محرك خطي بدون حديد، محرك خطي على شكل U.
المحركات الخطيّة بدون جوهر من طراز U من سلسلة MLCE لها فقط ملفات ولا مغناطيسات، ولا امتصاص بين الستاتور والستاتور، ولا تأثير التشابك، وتشغيل سلس.
الوزن الخفيف للطاقة يمكن أن تحقق سرعة عالية وتسارع عالية.
خصائص الدفع السلسة ، مع تطبيق المقياس ، لتحقيق دقة عالية.
السكتة الدماغية يمكن تمديدها بشكل تعسفي، صامتة، خالية من الصيانة.
معايير المنتج:
| معايير أداء المحرك الخطي | ||||
| سلسلة E--MLCE ((الديناميكية) MLFE ((الستاتور) | ||||
| النموذج/Par | MLCE-0075-075-00 | MLCE-0135-135-00 | MLCE-0260-255-00 | |
| القوة القصوى ((Fp) | ن | 215 | 405 | 780 |
| ذروة التيار ((lp) | آمبرات | 4.8 | 4.35 | 8.1 |
| قوة مستمرة ((Fc) | ن | 75 | 135 | 260 |
| التيار المستمر ((lc) | آمبرات | 1.6 | 1.45 | 2.7 |
| ثوابت المحرك ((تحويل المحرك DC/3p)) ((Ka)) | N/√W | 12.6 | 17.9 | 25.5 |
| الدفع الثابت ((L-L)) ((Kf)) | N/Amps | 47.3 | 95.1 | 97.5 |
| ثابت المجال الكهرومغناطيسي الخلفي ((L-L)) ((Kb)) | V/m/sec | 27.3 | 54.9 | 54.9 |
| الثابت الكهربائي ((Te) | ms | 0.35 | 0.35 | 0.35 |
| المقاومة ((L-L)) ((R)) | @25°C Ω | 9.2 | 18.4 | 9.2 |
| الحركه ((L-L)) ((l)) | اه | 3.1 | 6.2 | 3.1 |
| معامل نقل الحرارة ((Rth) | °C/W | **2 | **1.35 | **072 |
| الحرارة القصوى للفول ((Tmax) | °C | 120 | 120 | 120 |
| قطب المغناطيس ((2T) | ملم | 30 | 30 | 30 |
| وزن المحرك | كيلوغرام | 0.45 | 0.82 | 1.53 |
التطبيقات:
التطبيقات الرئيسية لمحركات الخدمة الخطية على شكل U:
1معدات تصنيع أشباه الموصلات، بما في ذلك تصنيع رقائق ومعدات تعبئة الرقائق.
2صناعة شاشة عرض مسطحة (FPD) ، معدات اختبار الدقة / تصنيع القرص الصلب / تصنيع الموصات / تصنيع لوحات الطباعة ، إلخ.
3علوم الحياة، المعدات الطبية، معدات فحص الرؤية الآلية، وأحداث معدات مختلفة.
4المكونات الإلكترونية SMT، معدات اختبار PCB.
5-أجهزة المعدات اللوجستية
