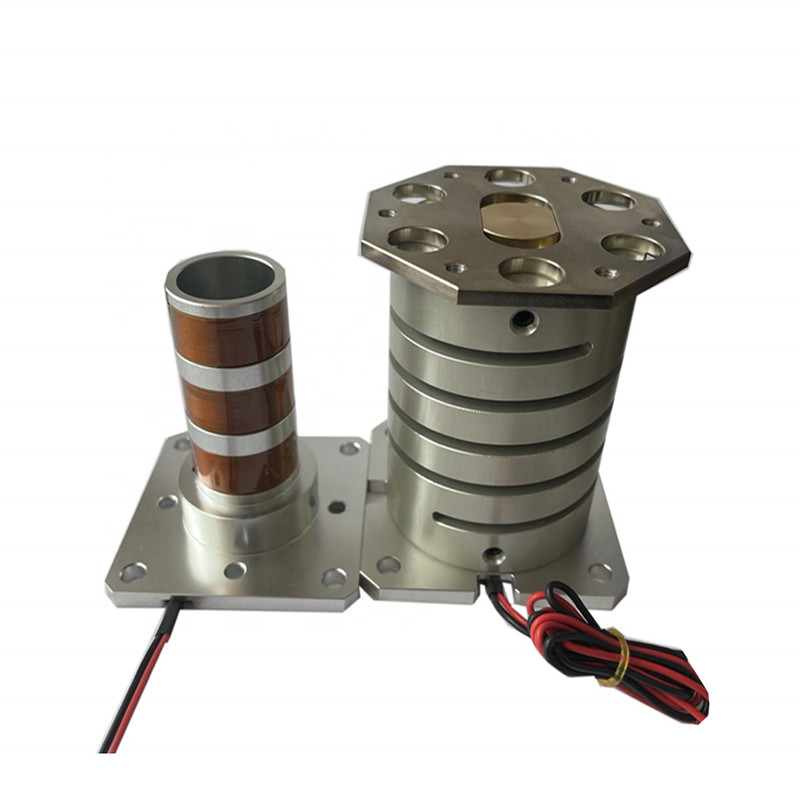

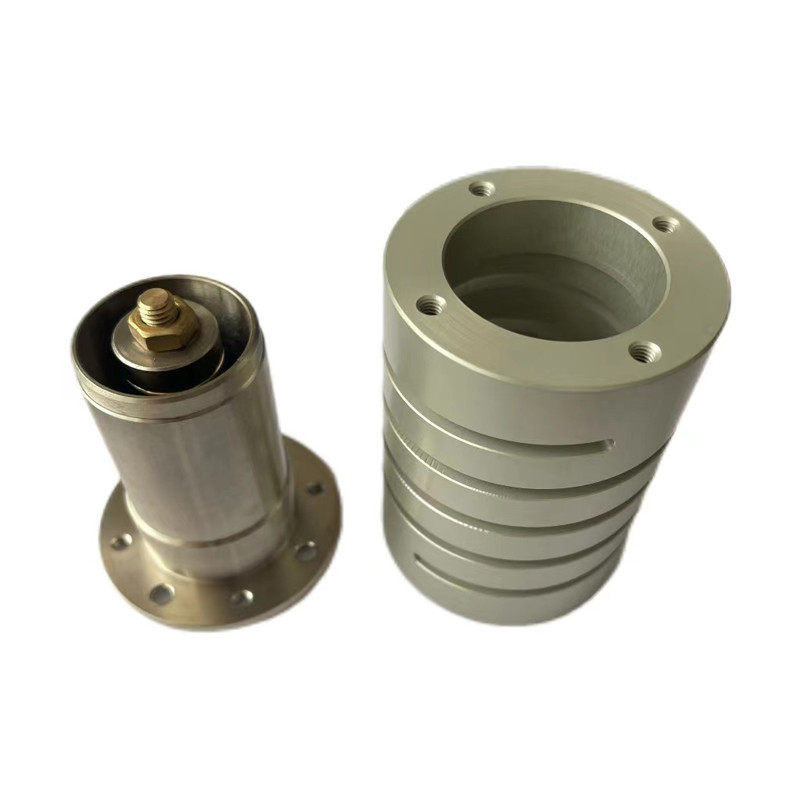

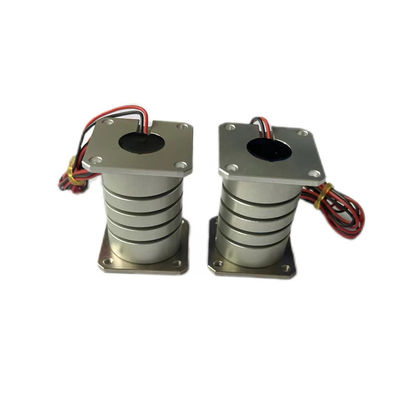

محرك لفائف صوتية عالية السرعة لجهاز التفتيش الدقيق
تفاصيل المنتج
| نوع المحرك | محركات الاهتزاز | قوة الذروة | 20.5 ن |
|---|---|---|---|
| مواصفات النموذج | VCZA0020-0040-00A | الشهادات | ISO9001-2000 |
| بدءا الحالية | 2.6 أ | الجهد المقنن | 25.9 فولت |
| الطاقة @ فب | 56.3 واط | سكتة دماغية | 3 ملم |
| وزن جهاز التشغيل | 110 جرام | سرعة | عالي |
| قوة مستمرة | 8.9N | يكتب | مايكرو موتور |
منتوج وصف
وصف المنتج:
آلية التغذية المرنة لمحرك لفائف الصوت تحل مشكلة التغذية التي لا يمكن
هذا المحرك مصنوع من مواد ذات قوة عالية واستقرار جيد وقت استجابة قصير، تردد اهتزازات عالية، استمرارية جيدة واستقرار مع تكنولوجيا تحكم محرك خاصةالأجزاء يمكن أن تتحرك إلى الأمام والخلف، استدر، تفرق وتلتقي.
يتم دمج آلية التغذية مع الضوء الخلفي القابل للتعديل ، والذي يمكن أن يكمل تغذية الاهتزاز ، والتحكم التلقائي بواسطة النظام البصري ، والتحكم التلقائي بواسطة نظام الاختيار الآلي.
صُممت محركات الملفات الصوتية ذات المواقع الدقيقة من سلسلة "سوبت موتيون في كاز" لأنظمة التفتيش الدقيقة التي تتطلب تحكم حركة دقيق ومستقر للغاية.العديد من تطبيقات التفتيش مثل علم القياس البصري، قياس أشباه الموصلات، وفحص سطح الدقة تتطلب أنظمة الحركة قادرة على تحقيق دقة تحديد المواقع على مستوى الميكرون.
يوفر محرك لفائف الصوت الخطي من سلسلة VCAZ حلًا متقدمًا لحركة القيادة المباشرة الذي يلغي مكونات نقل ميكانيكية تقليدية.باستخدام القوة الكهرومغناطيسية لتوليد حركة خطية، يوفر جهاز التشغيل حركة سلسة دون أي رد فعل مضاد وأقل قدر من الاحتكاك. وهذا يحسن بشكل كبير من دقة الموقع واستقرار الحركة مقارنة مع أجهزة التشغيل الخطي التقليدية.
بسبب دقة عالية وموثوقية عالية ، وطول عمر الخدمة ، يتم استخدام محرك لفائف الصوت من سلسلة VCAZ على نطاق واسع في معدات التفتيش الدقيقة ، وأدوات القياس البصرية ،وأنظمة قياس متقدمة.
الخصائص:
-
تحديد المواقع الدقيق جداً
-
استجابة ديناميكية عالية
-
تصميم جهاز التشغيل المدمج
-
حركة سلسة بدون اصطدام
-
عمر خدمة طويل
معايير المنتج:
| رقم الطراز | VCAZ0020-0040-00A | |
| ثابت التلف | القيمة | الوحدة |
| مقاومة التيار المباشر | 10.2 | Ω |
| الجهد @ Fp | 25.9 | V |
| الحالية @ Fp | 2.6 | أ |
| الحثية | 1.3 | mH |
| القوة القصوى | 20.5 | ن |
| قوة مستمرة | 8.9 | ن |
| ثابتة الجهاز | 2.55 | كاي |
| الطاقة @ Fp | 65.3 | W |
| السباق الكلي | 3 | ملم |
| درجة الحرارة القصوى للالتفاف | 150 | oC |
| وزن جهاز التشغيل | 110 | g |
| رقم الطراز | VCAZ0010-0020-00A |
| ثابت التلف | القيمة |
| مقاومة التيار المباشر | 9.5 |
| الجهد @ Fp | 14.8 |
| الحالية @ Fp | 1.6 |
| الحثية | 0.37 |
| القوة القصوى | 4.2 |
| القوة | 2.2 |
| ثابتة الجهاز | 0.87 |
| الطاقة @ Fp | 24 |
| السباق الكلي | 1.5 |
| درجة الحرارة القصوى للالتفاف | 150 |
| وزن جهاز التشغيل | 69 |
التطبيقات:
1أنظمة التفتيش الدقيقة
2معدات قياس البصرية
3آلات فحص السطح
4أنظمة قياس شبه موصلات
| التطبيق الرئيسي لمحرك لفائف الصوت: | ||||||||||||
| 1صناعة أشباه الموصلات: الأسلاك، القطع، الحفر، أنظمة النقل، اللحام، الروبوتات. | ||||||||||||
| 2- تشغيل الصمامات في الميدان: أنواع صمامات القياس، أنظمة اختبار الضغط، كيمياء الصمامات الهوائية | ||||||||||||
| نظام الحقن | ||||||||||||
| 3صناعة الآلات الصغيرة: أنظمة التغذية، الحفر المجهري، الطباشير الدقيقة. | ||||||||||||
| 4نظام الاهتزاز: طاولة الهزاز، منصة الاهتزاز. | ||||||||||||
| 5المجال الطبي: نظام حقن صغير، معدات التنفس، معدات الاختبار. | ||||||||||||
| 6تكنولوجيا الطيران: نظام التحكم في الطيران، نظام ردود الفعل للطيار. | ||||||||||||
| 7مجال الاستخدام التجاري: جهاز الكمبيوتر مضخة التبريد نظام تركيز الكاميرا المصغرة التلقائي. | ||||||||||||
| 8صناعة الأتمتة: معدات الليزر، الموزع، معدات الاختبار، آلات النسيج. |
