مشغل ملف صوتي مدمج عالي السرعة لأنظمة الأتمتة الدقيقة
تفاصيل المنتج
| نوع المحرك | محركات الاهتزاز | قوة الذروة | 10.2 ن |
|---|---|---|---|
| مواصفات النموذج | VCZA0010-0020-00A | بدءا الحالية | 1.6 أ |
| الجهد المقنن | 14.8 فولت | الطاقة @ فب | 56.3 واط |
| سكتة دماغية | 1.5 ملم | وزن جهاز التشغيل | 69 جرام |
| سرعة | عالي | قوة مستمرة | 2.2 ن |
| يكتب | مايكرو موتور | ميزة الحماية | مغلق تماما |
منتوج وصف
وصف المنتج:

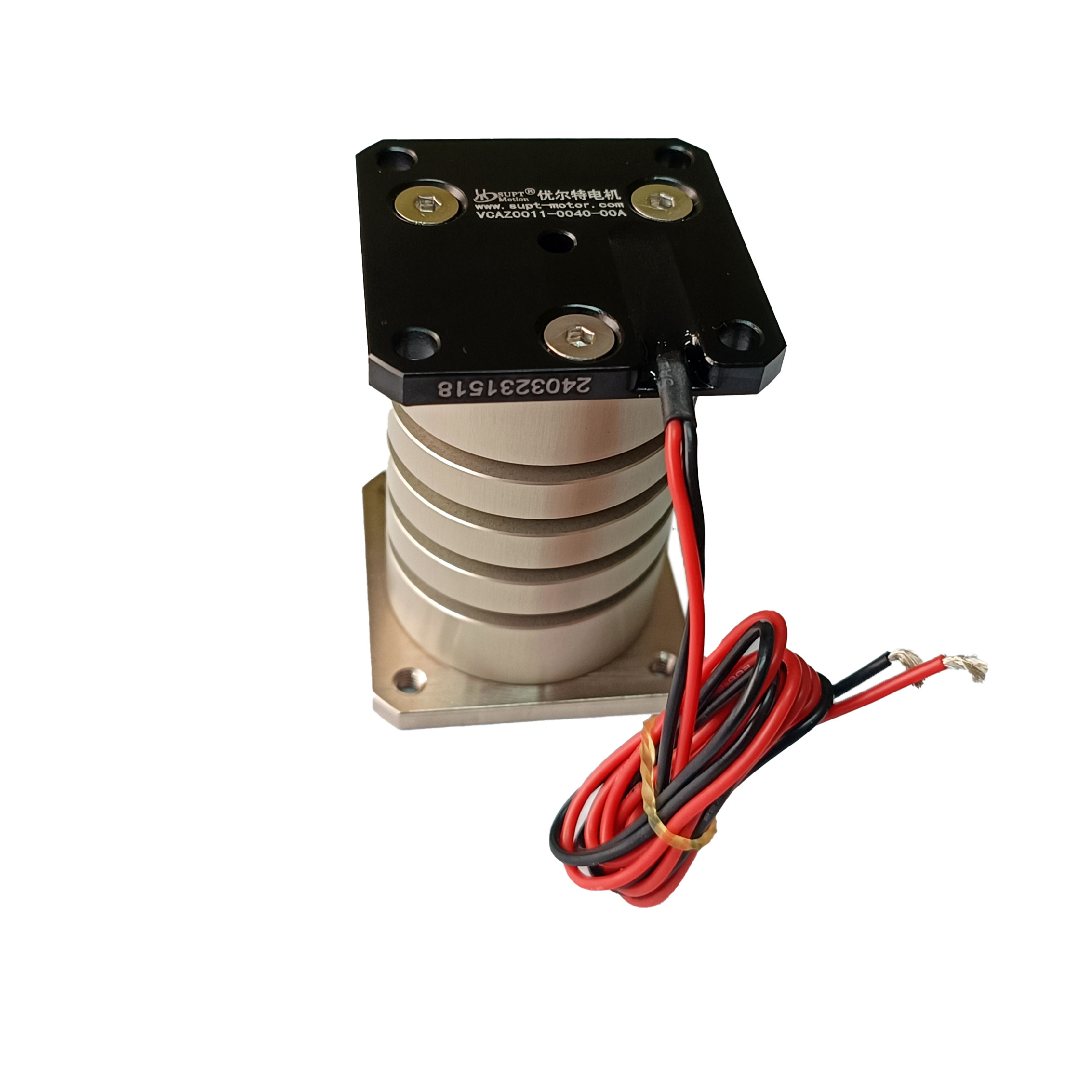

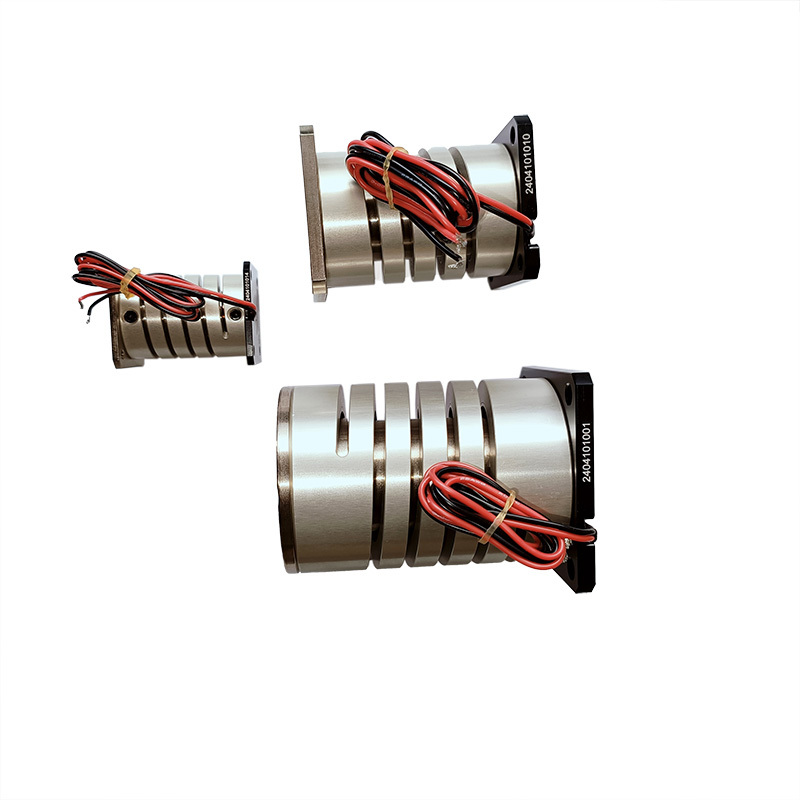

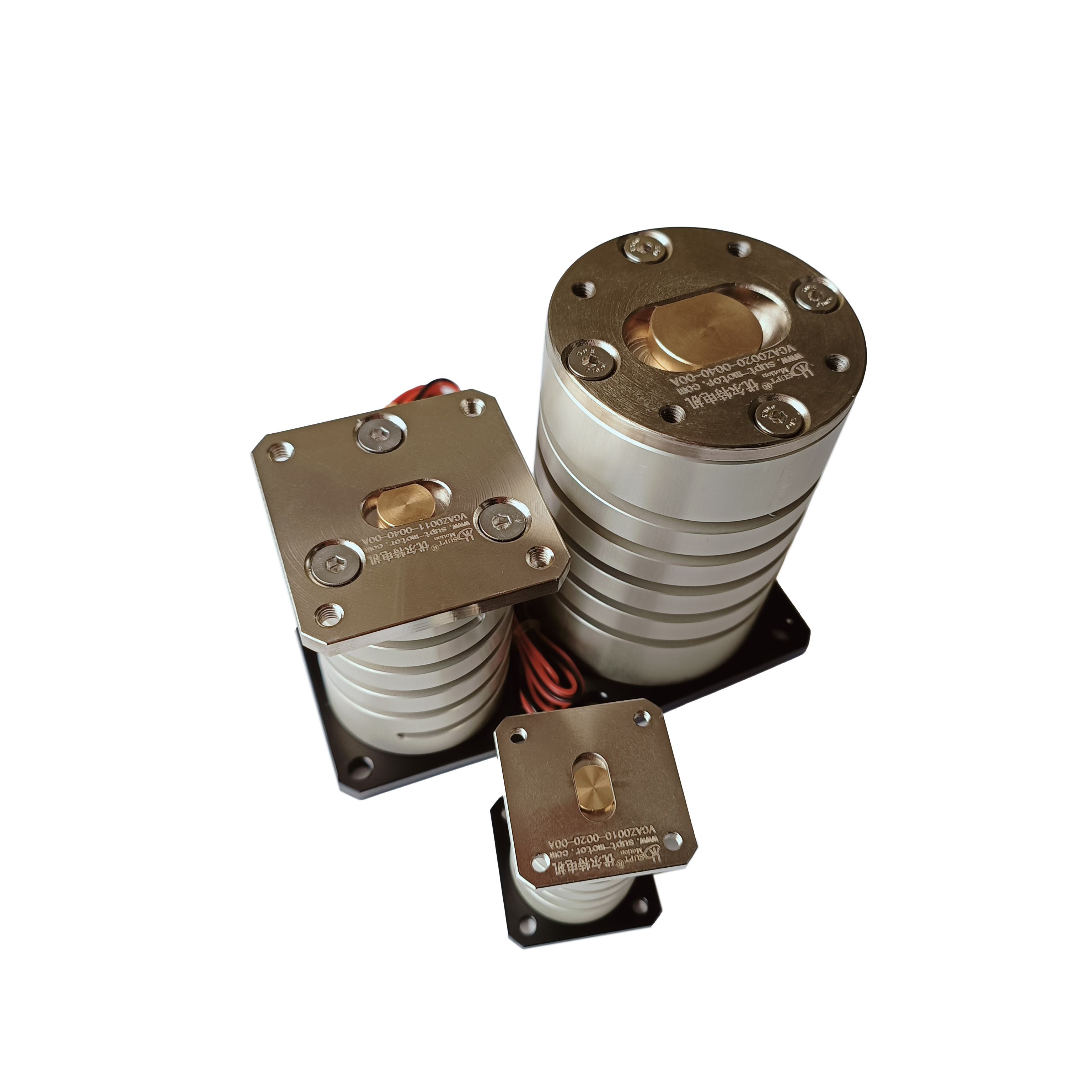

محرك الصوت VCAZ المدمج من SUPTMOTION هو محرك صوت خطي عالي الأداء مصمم لأنظمة الأتمتة الدقيقة التي تتطلب تحكمًا دقيقًا في الحركة ضمن مساحة تثبيت محدودة. غالبًا ما تتطلب معدات الأتمتة الحديثة المستخدمة في صناعات مثل تصنيع أشباه الموصلات، وتجميع الإلكترونيات، والمحاذاة البصرية، والفحص الدقيق محركات اهتزاز مدمجة قادرة على السرعة العالية والدقة العالية.
يقدم محرك الصوت الاهتزازي المدمج هذا استجابة ديناميكية سريعة. تتيح قدرة التسارع الاستثنائية لأنظمة الأتمتة تحقيق حركات بدء/إيقاف سريعة وتعديلات موضعية دقيقة، مما يجعله خيارًا مثاليًا للتطبيقات التي تتطلب أوقات دورة قصيرة وكفاءة إنتاج عالية.
بفضل التصميم الهيكلي المدمج، يندمج محرك الصوت الاهتزازي بسلاسة في منصات تحديد المواقع الدقيقة، ووحدات الروبوتات، وأنظمة الأتمتة المدمجة. على الرغم من صغر حجمه، يوفر هذا المشغل كثافة قوة عالية، مما يوفر خرج دفع قوي لتطبيقات الحركة عالية الدقة.
الميزات:
النوع: محرك اهتزاز، محرك صوت قرص اهتزاز مرن، محرك صوت اهتزاز
1. تصميم مشغل صوت مدمج
2. قدرة تحديد المواقع عالية الدقة
3. استجابة سريعة وتسارع عالي
4. حركة خطية مباشرة سلسة
5. عمر خدمة طويل وأداء موثوق
معلمات المنتج:
السكتة الدماغية: 1.5 مم
القوة المستمرة: 2.2 نيوتن
القوة القصوى: 10.2 نيوتن
التكرار: ±0.5 ميكرومتر
السرعة القصوى: 1.8 م/ث
استجابة التردد: 250 هرتز
| رقم الموديل | VCAZ0010-0020-00A | |||
| معلمات الملف | التفاوت | رمز | القيمة | الوحدة |
| DCR | ±10% | R | 9.5 | أوم |
| الجهد الأقصى | القيمة القياسية | Vp | 14.8 | فولت |
| التيار الأقصى | القيمة القياسية | Ip | 1.6 | أمبير |
| ثابت القوة | ±7.5% | KF | 2.7 | N/A |
| ثابت القوة الدافعة الكهربائية الخلفية | القيمة القياسية | KD | 2.7 | فولت/متر/ثانية |
| الحث | ±30% | L | 0.37 | ملي هنري |
| معلمات المشغل | رمز | القيمة | الوحدة | |
| القوة القصوى | Fp | 10.2 | نيوتن | |
| قوة التوقف المستمرة | Fc | 2.2 | نيوتن | |
| ثابت المشغل | Ka | 0.87 | نيوتن/واط | |
| الثابت الزمني الكهربائي | Te | 0.04 | مللي ثانية | |
| Pmax | Pp | 24 | واط | |
| السكتة الدماغية | S | 1.5 | مم | |
| الخلوص على كل جانب من الملف | CL | 0.8 | مم | |
| المقاومة الحرارية | Oth | 20 | درجة مئوية/واط | |
| أقصى درجة حرارة مسموح بها للملف | Tmax | 150 | درجة مئوية | |
| وزن الملف | WTc | 13 | جرام | |
| وزن الفولاذ المغناطيسي | WTE | 56 | جرام | |
| وزن المشغل | WTa | 69 | جرام | |
التطبيقات:
1. أنظمة الأتمتة الدقيقة
2. مراحل تحديد المواقع الدقيقة
3. معدات تجميع الإلكترونيات
4. أنظمة فحص أشباه الموصلات
| التطبيق الرئيسي لمحرك الصوت: | ||||||||||||
| 1. صناعة أشباه الموصلات: الأسلاك، القطع، الحفر، أنظمة النقل، اللحام، الروبوتات. | ||||||||||||
| 2. تشغيل الصمامات في الميدان: صمامات القياس من النوع، أنظمة اختبار الضغط، نظام حقن الكيمياء للصمامات الهوائية. | ||||||||||||
| 3. صناعة الآلات الدقيقة: أنظمة التغذية، الحفر الدقيق، الختم الدقيق. | ||||||||||||
| 4. نظام الاهتزاز: طاولة الاهتزاز، منصة الاهتزاز. | ||||||||||||
| 5. المجال الطبي: نظام الحقن الدقيق، معدات التنفس، معدات الاختبار. | ||||||||||||
| 6. تكنولوجيا الطيران: نظام التحكم في الطيران، نظام ردود فعل الطيار. | ||||||||||||
| 7. مجال الاستخدام التجاري: مضخة تبريد الكمبيوتر، نظام التركيز التلقائي للكاميرا المصغرة. | ||||||||||||
| 8. صناعة الأتمتة: معدات الليزر، الموزعات، معدات الاختبار، آلات النسيج. | ||||||||||||
