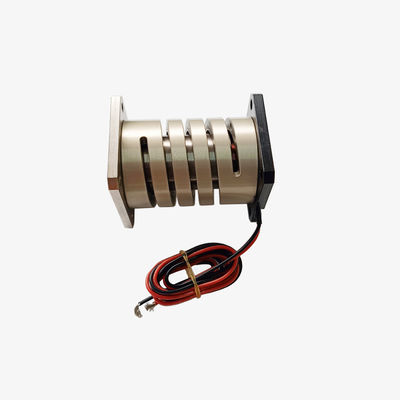

محرك ملف صوتي خطي عالي السرعة للاهتزاز الآلي الصناعي
تفاصيل المنتج
| نوع المحرك | محركات الاهتزاز | قوة الذروة | 11 ن |
|---|---|---|---|
| مواصفات النموذج | VCZA0011-0040-00A | بدءا الحالية | 2 أ |
| الجهد المقنن | 15V | الطاقة @ فب | 30 واط |
| سكتة دماغية | 4 ملم | وزن جهاز التشغيل | 86 جرام |
| سرعة | عالي | قوة مستمرة | 4.6 ن |
| يكتب | مايكرو موتور | ميزة الحماية | مغلق تماما |
منتوج وصف
وصف المنتج:
محركات الفولاذ الصوتي المتذبذبة الخطية عالية السرعة SUPTMOTION VCAZ مصممة خصيصًا لمعدات الأتمتة الصناعية التي تتطلب استجابة سريعة للحركة وموقع دقيق.في أنظمة الأتمتة عالية السرعة، يجب أن توفر أجهزة التحرك تسارعًا عالية واستقرار حركة استثنائي للحفاظ على كفاءة الإنتاج.
محرك كوب الصوت المتذبذب الخطي من سلسلة VCAZ تم تصميمه لتوفير حركة سلسة ، صفر رد فعل ، وأداء تحديد المواقع بدقة عالية.هذا المحرك يستجيب بسرعة لأوامر الحركة، مما يتيح تسريع وتباطؤ سريع للغاية. وهذا يسمح لأنظمة الأتمتة بتنفيذ تحديد المواقع السريع ودورات الحركة المتكررة مع الحفاظ على التحكم الدقيق.
التصميم المدمج لمحركات الملفات الصوتية المتذبذبة الخطي يجعل منها مناسبة لدمجها في الأنظمة الروبوتية ومنصات الحركة ومعدات الإنتاج الآلي.بنيتهم الخفيفة الوزن تقلل من inertia النظام مع الحفاظ على قدرات قوة الدفع.
تستخدم محركات الملفات الصوتية الاهتزازية نظام محرك كهرومغناطيسي خال من الاحتكاك ، مما يوفر عمرًا طويلًا وموثوقية عالية.غياب مكونات الاتصال الميكانيكية يقلل بشكل كبير من متطلبات الارتداء والصيانة.
مع تشغيله عالي السرعة، التحكم الدقيق في الحركة، التصميم المدمج، وعمر الخدمة الطويل،أصبح المحرك المتأرجح الصوتي الحل المثالي للحركة لأنظمة الأتمتة الصناعية الحديثة.
الخصائص:
النوع: محرك الاهتزازات، محرك للفول الصوتي لقرص الاهتزازات المرن، محرك لفول الصوتي لاهتزازات، محرك لفول الصوتي لاهتزازات خطية
1التحكم في الحركة بسرعة عالية
2تصميم محرك خطي ذات القيادة المباشرة
3حركة سلسة بدون اصطدام
4. هيكل محرك صغير
5حياة خدمة طويلة
معايير المنتج:
السباق: 4 ملم
قوة مستمرة: 4.6 ن
القوة القصوى: 11 ن
السرعة القصوى: 2 متر/ثانية
قابلية التكرار: ± 0.5 ميكرومتر
| رقم الطراز | VCAZ0010-0020-00A | |||
| معايير الملف | التسامح | الرمز | القيمة | الوحدة |
| الـ DCR | ± 10% | R | 9.5 | Ω |
| الجهد القصوى | القيمة القياسية | Vp | 14.8 | V |
| الحد الأقصى للتيار | القيمة القياسية | إيب | 1.6 | أ |
| ثابت القوة | ± 7.5% | KF | 2.7 | لا |
| ثابتة المجال الكهرومغناطيسي الخلفي | القيمة القياسية | KD | 2.7 | V/M/Sec |
| الحثية | ± 30% | (ل) | 0.37 | mH |
| معايير جهاز التشغيل | الرمز | القيمة | الوحدة | |
| القوة القصوى | Fp | 10.2 | ن | |
| قوة الإيقاف المستمرة | Fc | 2.2 | ن | |
| ثابتة المحرك | كاي | 0.87 | شمال غرب | |
| ثابت الزمن الكهربائي | الـ | 0.04 | ملي ثانية | |
| Pmax | (ب) | 24 | W | |
| السكتة الدماغية | S | 1.5 | ملم | |
| مساحة خالية من كل جانب من أجزاء الملف | CL | 0.8 | ملم | |
| المقاومة الحرارية | غيرها | 20 | °C/W | |
| الحد الأقصى المسموح به | Tmax | 150 | °C | |
| وزن الملف | WTc | 13 | g | |
| وزن الصلب المغناطيسي | الـ WTE | 56 | g | |
| وزن جهاز التشغيل | الـ WTa | 69 | g | |
التطبيقات:
1نظم الأتمتة الصناعية
2وحدات حركة الروبوتات
3مراحل تحديد المواقع عالية السرعة
خطوط الإنتاج الآلية
| التطبيق الرئيسي لمحرك لفائف الصوت: | ||||||||||||
| 1صناعة أشباه الموصلات: الأسلاك، القطع، الحفر، أنظمة النقل، اللحام، الروبوتات. | ||||||||||||
| 2- تشغيل الصمامات في الميدان: أنواع صمامات القياس، أنظمة اختبار الضغط، كيمياء الصمامات الهوائية | ||||||||||||
| نظام الحقن | ||||||||||||
| 3صناعة الآلات الصغيرة: أنظمة التغذية، الحفر المجهري، الطباشير الدقيقة. | ||||||||||||
| 4نظام الاهتزاز: طاولة الهزاز، منصة الاهتزاز. | ||||||||||||
| 5المجال الطبي: نظام حقن صغير، معدات التنفس، معدات الاختبار. | ||||||||||||
| 6تكنولوجيا الطيران: نظام التحكم في الطيران، نظام ردود الفعل للطيار. | ||||||||||||
| 7مجال الاستخدام التجاري: جهاز الكمبيوتر مضخة التبريد نظام تركيز الكاميرا المصغرة التلقائي. | ||||||||||||
| 8صناعة الأتمتة: معدات الليزر، الموزع، معدات الاختبار، آلات النسيج. |
