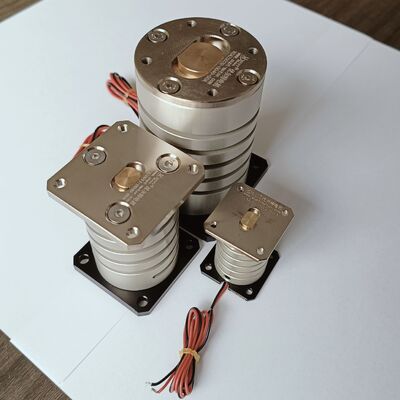

مشغل ملف صوتي ذو اهتزاز دقيق لتحديد المواقع لمراحل الحركة الدقيقة
تفاصيل المنتج
| نوع المحرك | محركات الاهتزاز | قوة الذروة | 20.5 ن |
|---|---|---|---|
| مواصفات النموذج | VCZA0020-0040-00A | بدءا الحالية | 2.6 أ |
| الجهد المقنن | 25.9 فولت | الطاقة @ فب | 63.9 واط |
| سكتة دماغية | 3 ملم | وزن جهاز التشغيل | 375G |
| سرعة | 50 دورة في الدقيقة | قوة مستمرة | 8.9N |
| يكتب | مايكرو موتور | ميزة الحماية | مغلق تماما |
منتوج وصف
وصف المنتج:
تم تصميم مشغلات الملف الصوتي الاهتزازي فائقة الدقة من سلسلة SUPTMOTION VCAZ خصيصًا لتطبيقات التحكم في الحركة فائقة الدقة، وهي مناسبة لسيناريوهات مثل منصات الحركة الدقيقة، وأنظمة المحاذاة البصرية، ومعدات تحديد المواقع الدقيقة. تتطلب هذه التطبيقات كلاً من دقة تحديد المواقع العالية للغاية وخصائص الحركة السلسة والمستقرة.
تولد مشغلات الملف الصوتي الاهتزازي حركة خطية من خلال القوة الكهرومغناطيسية. من خلال توليد الحركة مباشرة دون مكونات نقل ميكانيكية، يلغي النظام الفجوة ويقلل الاحتكاك بشكل كبير، مما يعزز الكفاءة ويحقق تشغيلًا خاليًا من الصيانة.
يتيح هذا التصميم المباشر للمشغل تحقيق دقة تحديد المواقع على مستوى الميكرومتر وتكرار استثنائي، وهو أمر بالغ الأهمية لمنصات الحركة الدقيقة ومعدات تحديد المواقع البصرية.
تتميز مشغلات الملف الصوتي الاهتزازي من سلسلة VCAZ بقدرة استجابة ديناميكية عالية. تتسارع مشغلات الملف الصوتي الاهتزازي بسرعة وتستجيب ببراعة لإشارات التحكم، مما يتيح تحديد المواقع بسرعة عالية مع الحفاظ على الدقة في أنظمة تحديد المواقع الدقيقة. يجعل تصميمها الهيكلي المدمج مناسبًا بشكل خاص للتكامل في المعدات الدقيقة الصغيرة ذات المساحة المحدودة للتركيب.
تُستخدم مشغلات الملف الصوتي الاهتزازي فائقة الدقة من سلسلة VCAZ من SUPTMOTION أيضًا على نطاق واسع في الأنظمة البصرية الدقيقة، ومعدات فحص أشباه الموصلات، ومنصات التجميع الدقيقة، والأدوات العلمية المتقدمة.
الميزات:
السكتة الدماغية: 3 مم
القوة المستمرة: 4.2 نيوتن
القوة القصوى: 20 نيوتن
النوع: مشغل ملف صوتي اهتزازي، مشغل تحديد المواقع الدقيقة، محرك ملف صوتي، مشغل مرحلة الحركة الدقيقة، مشغل ملف صوتي خطي، مشغل محاذاة بصري، محرك حركة دقيقة
الميزات: تحديد المواقع الدقيقة للغاية، حركة سلسة خالية من الاحتكاك، استجابة ديناميكية عالية، تصميم مشغل مدمج
معلمات المنتج:
| رقم الموديل | VCAZ0020-0040-00A | |
| ثابت اللف | القيمة | الوحدة |
| مقاومة التيار المستمر | 10.2 | أوم |
| الجهد عند Fp | 25.9 | فولت |
| التيار عند Fp | 2.6 | أمبير |
| الحث | 1.3 | ملي هنري |
| القوة القصوى | 20.5 | نيوتن |
| القوة المستمرة | 8.9 | نيوتن |
| ثابت المشغل | 2.55 | Ka |
| الطاقة عند Fp | 65.3 | واط |
| إجمالي السكتة الدماغية | 3 | مم |
| أقصى درجة حرارة للملف | 150 | درجة مئوية |
| وزن المشغل | 110 | جرام |
التطبيقات:
1. مراحل الحركة الدقيقة
2. أنظمة المحاذاة البصرية
3. معدات فحص أشباه الموصلات
4. الأدوات العلمية
| التطبيق الرئيسي لمحرك الملف الصوتي: | ||||||||||||
| 1. صناعة أشباه الموصلات: الأسلاك، القطع، الحفر، أنظمة النقل، اللحام، الروبوتات. | ||||||||||||
| 2. تشغيل الصمامات في المجال: صمامات القياس من النوع، أنظمة اختبار الضغط، كيمياء الصمامات الهوائية | ||||||||||||
| نظام الحقن. | ||||||||||||
| 3. صناعة الآلات الدقيقة: أنظمة التغذية، الحفر الدقيق، الختم الدقيق. | ||||||||||||
| 4. نظام الاهتزاز: طاولة الاهتزاز، منصة الاهتزاز. | ||||||||||||
| 5. المجال الطبي: نظام الحقن الدقيق، معدات التنفس، معدات الاختبار. | ||||||||||||
| 6. تكنولوجيا الطيران: نظام التحكم في الطيران، نظام ردود فعل الطيار. | ||||||||||||
| 7. مجال الاستخدام التجاري: مضخة تبريد الكمبيوتر، نظام التركيز التلقائي للكاميرا المصغرة. | ||||||||||||
| 8. صناعة الأتمتة: معدات الليزر، الموزع، معدات الاختبار، آلات النسيج. |
