أنظمة نقل المواد المخصصة مدعومة بمغذيات اهتزازية بمحرك ملف صوتي
| مكان المنشأ | جيانغسو، الصين |
|---|---|
| اسم العلامة التجارية | SUPT MOTION |
| إصدار الشهادات | ISO9001-2000 |
| رقم الموديل | VCAZ0010-0020-00A |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | USD 60-200 / Piece |
| تفاصيل التغليف | كرتون من فئة التصدير مع حماية من الرغوة المضادة للكهرباء الساكنة |
| وقت التسليم | 3-5 أيام عمل للعينات، 15-25 يوما للسائبة |
| شروط الدفع | تي/تي |
| القدرة على العرض | للتفاوض |
تفاصيل المنتج
| ذروة عزم الدوران | 4.2 نيوتن متر | نوع المحرك | محرك ملف صوتي تهتز |
|---|---|---|---|
| عودة EMF ثابت | 2.7 فولت/م/ث | أقصى جهد | 14.8 ضد |
| وزن الملف | 13 جرام | خدمة الحياة | 10000 ساعة |
| إجمالي السكتة الدماغية | 1.5 ملم | عزم الدوران المستمر عند 25 درجة مئوية | 2.2 نيوتن متر |
| مادة | سبائك الألومنيوم | نموذج المنتج | VCAZ0010-0020-00A |
منتوج وصف
نظرة عامة على المنتج

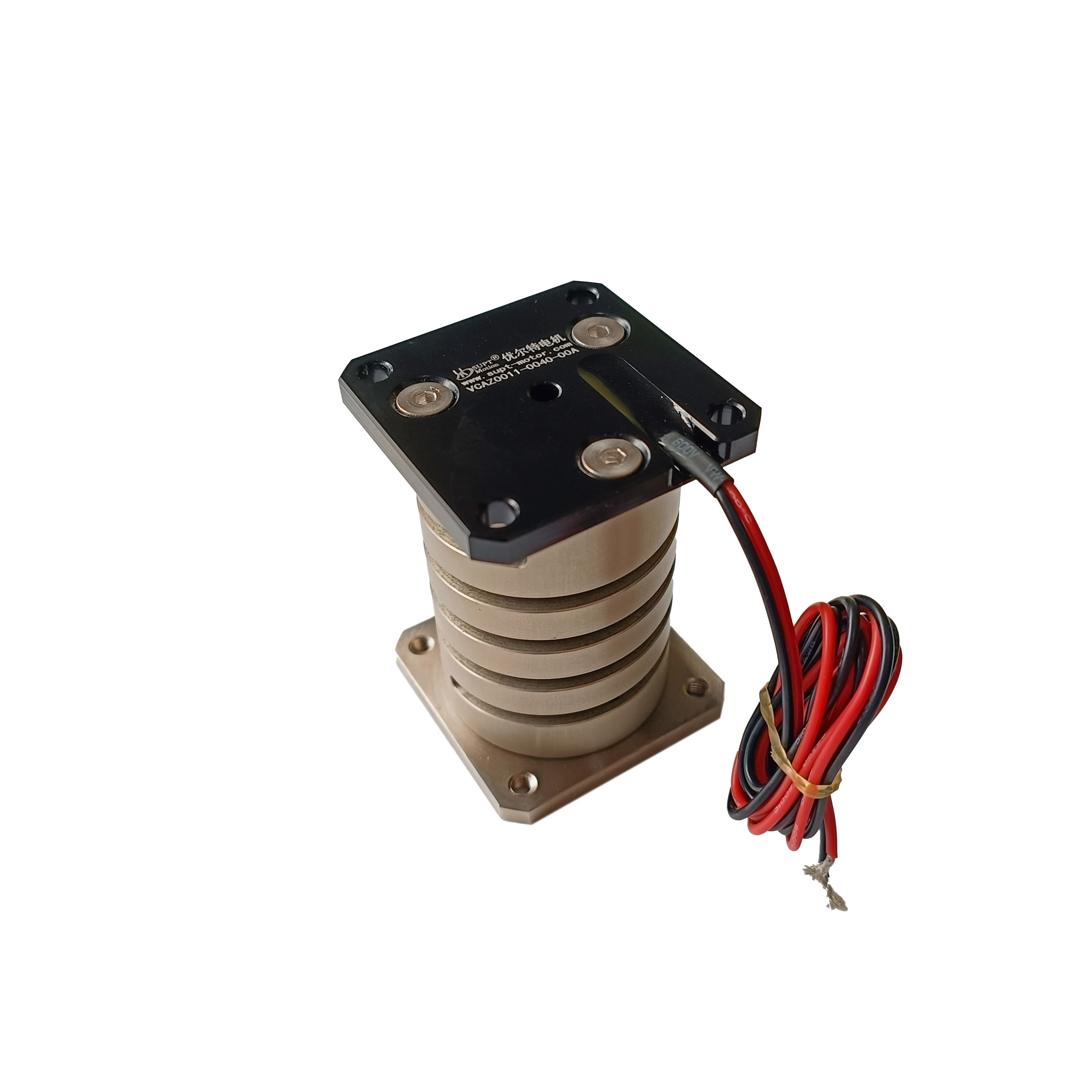

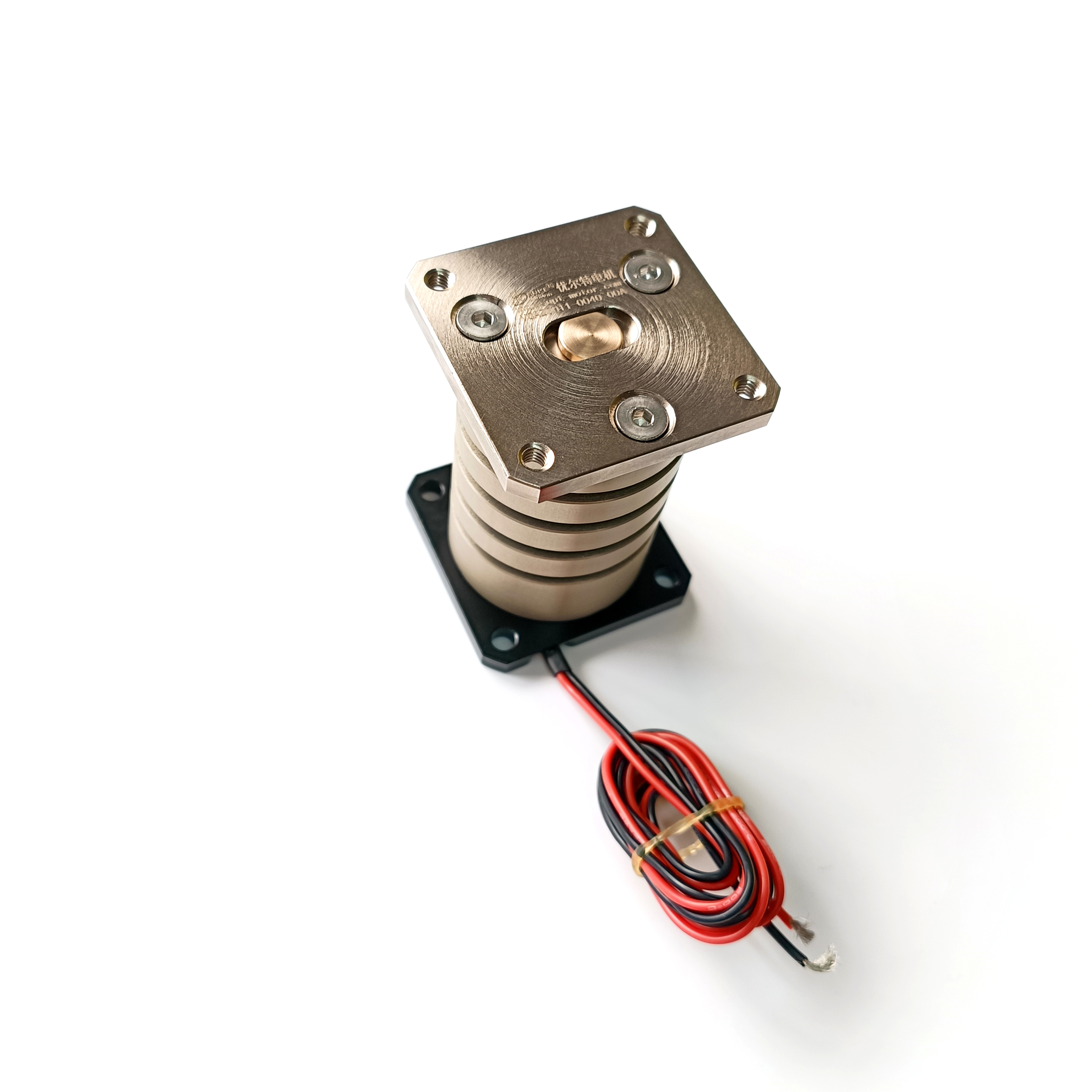

محرك الملف الصوتي المرن للاهتزاز (سلسلة VCAZ) من SUPT MOTION هو وحدة الطاقة الأساسية المصممة خصيصًا للمغذيات المرنة الاهتزازية.
يتم تصنيع الزنبركات والمحركات بكميات كبيرة باستخدام مواد عالية القوة وعالية الاستقرار، وتخضع لقياس واختبار بنسبة 100% لضمان استقرار المنتج واتساقه.
من خلال الحركة الخطية عالية التردد في كلا الاتجاهين الرأسيين، يقوم محرك الملف الصوتي بدفع قطع العمل للتحرك في اتجاهات متعددة داخل صينية التغذية، مما يتيح نقل المواد وتوجيهها بسلاسة.
مقارنة بالمغذيات الاهتزازية الكهرومغناطيسية التقليدية، يوفر حل محرك الملف الصوتي المزايا التالية: تعديل قابل للبرمجة للتردد والسعة، مما يسمح بالتكيف مع المواد المختلفة دون استبدال المكونات الميكانيكية؛ استجابة بدء/إيقاف على مستوى المللي ثانية، مما يتيح التحكم الدقيق في الأجزاء الفردية؛ وحركة سلسة بدون تأثير ميكانيكي، مما يجعلها ألطف على المواد الهشة. تُستخدم محركات الملفات الصوتية الاهتزازية المرنة على نطاق واسع في خطوط التجميع الآلية عبر صناعات مثل المكونات الإلكترونية، والأجهزة الدقيقة، والمواد الاستهلاكية الطبية.
مزايا المنتج
معلمات قابلة للبرمجة: التردد والسعة وشكل الموجة قابلة للتعديل في الوقت الفعلي
استجابة سريعة: بدء/إيقاف على مستوى المللي ثانية للتحكم الدقيق في المواد
حركة سلسة: تشغيل خالٍ من الصدمات يحمي المكونات الضعيفة
تغذية متعددة الاتجاهات: يتيح النقل في جميع الاتجاهات عند دمجه مع أنظمة متعددة المحاور
فحص كامل بنسبة 100%: اختبار بنسبة 100% للزنبركات والمحركات
محركات الملفات الصوتية لوعاء الاهتزاز، المغذيات الاهتزازية المرنة، محركات مناولة المواد، مشغلات الاهتزاز عالية التردد، محركات وعاء الاهتزاز المرن
المواصفات
| المعلمة | القيمة النموذجية |
| نطاق الدفع | مخصص |
| نطاق الشوط | مخصص |
| جهد التشغيل | 14.8 فولت تيار مستمر |
| تردد الاستجابة | قابل للتعديل |
| تعديل السعة | يتم التحكم فيه بالبرنامج |
| عمر الخدمة | ≥100 مليون دورة |
| رقم الموديل | VCAZ0010-0020-00A | |||
| معلمات الملف | التفاوت | الرمز | القيمة | الوحدة |
| DCR | ±10% | R | 9.5 | أوم |
| جهد الذروة | القيمة القياسية | Vp | 14.8 | فولت |
| التيار الأقصى | القيمة القياسية | Ip | 1.6 | أمبير |
| ثابت القوة | ±7.5% | KF | 2.7 | N/A |
| ثابت القوة الدافعة الكهربائية الخلفية | القيمة القياسية | KD | 2.7 | فولت/متر/ثانية |
| المحاثة | ±30% | L | 0.37 | ملي هنري |
| معلمات المشغل | الرمز | القيمة | الوحدة | |
| قوة الذروة | Fp | 4.2 | نيوتن | |
| قوة التوقف المستمرة | Fc | 2.2 | نيوتن | |
| ثابت المشغل | Ka | 0.87 | نيوتن//واط | |
| الثابت الزمني الكهربائي | Te | 0.04 | مللي ثانية | |
| Pmax | Pp | 24 | واط | |
| الشوط | S | 1.5 | مم | |
| الخلوص لكل جانب من جوانب الملف | CL | 0.8 | مم | |
| المقاومة الحرارية | Oth | 20 | درجة مئوية/واط | |
| أقصى درجة حرارة مسموح بها للملف | Tmax | 150 | درجة مئوية | |
| وزن الملف | WTc | 13 | جرام | |
| وزن الصلب المغناطيسي | WTE | 56 | جرام | |
| وزن المشغل | WTa | 69 | جرام | |
التطبيق
تغذية الاهتزاز المرن للمكونات الإلكترونية
فرز توجيه الأجزاء المعدنية الدقيقة
التجميع والتغذية الآلية للمواد الاستهلاكية الطبية
تغذية متعددة الاتجاهات للأجزاء ذات الأشكال غير المنتظمة
أنظمة النقل للمواد ذات الدفعات الصغيرة والمتنوعة
معلومات التخصيص:
يدعم هذا المنتج تخصيص معلمات الدفع والشوط والسعة لاستيعاب المواد المختلفة ومتطلبات سرعة التغذية
