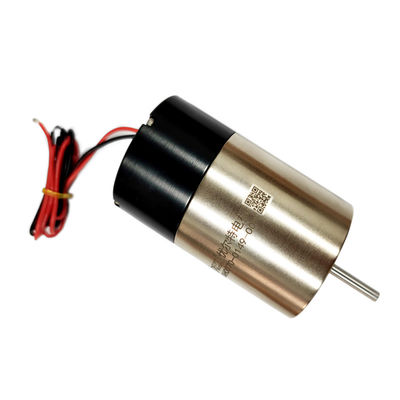

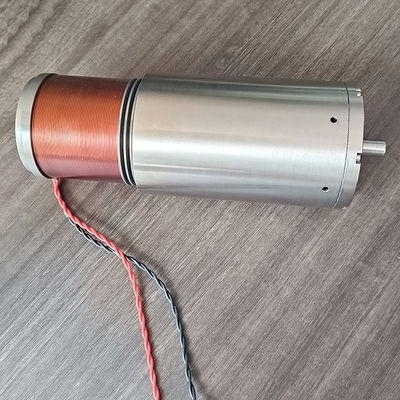

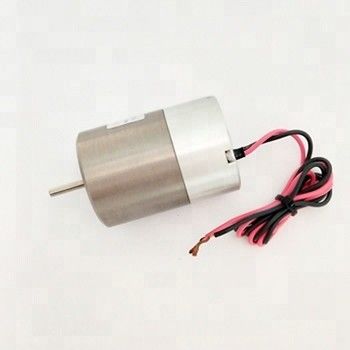

الحساسية العالية محرك كعب صوتي كامل الوزن الخفيف VCM كعب صوتي
| مكان المنشأ | الصين، سوتشو |
|---|---|
| اسم العلامة التجارية | SUPT MOTION |
| إصدار الشهادات | ISO9000 |
| رقم الموديل | VCAH0253-0120-00A |
| الحد الأدنى لكمية | 3 قطع |
| الأسعار | $115-$150 |
| تفاصيل التغليف | التعبئة والتغليف الكرتون إلخ. |
| وقت التسليم | 1-5 المنتجات 5-7 أيام الشحن ، العينات 3-5 أيام ، السائبة للتفاوض |
| شروط الدفع | T/T |
| القدرة على العرض | قابل للتفاوض |
تفاصيل المنتج
| وزن | ضوء | حياة | 100 مليون مرة |
|---|---|---|---|
| رقم الدفعة | YET-YQDJ64 | الجهد االكهربى | 42.7 فولت |
| سكتة دماغية | 12 ملم | طول | 109 ملم |
| إبراز | محرك كعب صوتي عالي الحساسية بالكامل,محرك لفائف الصوت عالية الحساسية VCM,محرك لفائف الصوت الخفيفة الوزن VCM |
||
منتوج وصف
الوزن الخفيف النوع المخرج صوت طوافة المحرك حساسية عالية تسارع عالية
وصف المنتج:
محرك لفائف الصوت في العمود الخارجي هو محرك حركة خطية ، تم تصميمه على أساس التفاعل بين قوة لورنتز والحث الكهرومغناطيسي.ما يلي هو مبدأ التصميم من محرك طوافة الصوت من نوع العمود الخروج:
1الملف والحقل المغناطيسي: يتكون محرك الملف الصوتي من نوع العمود الخارجي من حقل مغناطيسي ثابت وملف متحرك.يتم توفير مجال مغناطيسي ثابت عادة بواسطة مغناطيس دائم أو مغناطيس كهربائي، في حين أن الملف هو لف لف حول مكون متحرك.
2قوة لورنتز: عندما يتم تشغيل الطاقة من خلال لفائف ، ينتج التيار مجال مغناطيسي داخل لفائف ، والذي يتفاعل مع مجال مغناطيسي ثابت. وفقًا لقوانين لورنتز للقوة ،يتعرض التيار الكهربائي لقوة في مجال مغناطيسي، مما يتسبب في تحرك الملف. اتجاه حركة الملف يرتبط باتجاه التيار ، والمجال المغناطيسي ، وموقف الملف نفسه.
3. توصيل الحركة: يتم توصيل الملف مع المكونات المتحركة المطلوبة من خلال هيكل ميكانيكي ، مثل البستنات والصمامات والمنصات ، إلخ.تأثير قوة لورنتز يسبب لفافة للتحرك في خط مستقيم، والذي بدوره يدفع المكونات المتحركة المتصلة للتحرك وفقا لذلك.
4حركة ثنائية الاتجاه: يمكن أن يحقق محرك لفائف الصوت من نوع العمود الخارجي حركة ثنائية الاتجاه ، أي يمكن التحكم في اتجاه حركة لفائف التيار عن طريق التحكم في اتجاه التيار.هذا يسمح للمحرك للتحرك ذهابا وإيابا على محور واحد، لتحقيق تحديد الموقع والتحكم الدقيق.
5التحكم في الحلقة المغلقة: من أجل تحقيق دقة أعلى ، يمكن تثبيت أجهزة استشعار في المحرك لمراقبة موقع الملف في الوقت الحقيقي.هذه المعلومات ردود الفعل يمكن استخدامها في أنظمة التحكم في الحلقة المغلقة لتمكين المحرك من ضبط وفقا للموقف الفعلي، وبالتالي تحقيق تحكم حركة أكثر دقة.
الخصائص:
- اسم المنتجمحرك لفائف الصوت بالكامل
- دقة الموقع: ±0.1mm
- الوزنالضوء
- طول السباق: 12ملم
- الضوضاء: منخفضة
- القرارعالية
- الجهد:42.7 فولت
المعلمات التقنية:
| اسم المنتج | محرك لفائف الصوت المغلق بالكامل |
|---|---|
| دقة الموقع | ±0.1mm |
| المواد | سبيكة الألومنيوم |
| درجة حرارة العمل | -20°C~+80°C |
| الجهد | 42.7 فولت |
| مستوى الضوضاء | ≤50dB |
| الوزن | ضوء |
| السرعة المسجلة | 100 هرتز ((RPM) |
| طول السباق | 12ملم |
| أسلاك الرصاص | 109ملم |
| نموذج المنتج | قوة الذروة (ن) |
قوة مستمرة عند 25 درجة مئوية ((ش) |
السكتة الدماغية الكلية (ملم) |
الجهد القصوى (V) |
ثابت المجال الكهرومغناطيسي الخلفي (V/m/s) |
قطر الستاتور (ملم) | الطول (ملم) |
خيط نهاية العمود (ملم) |
| VCAH0253-0120-00A | 253 | 46.5 | 12 | 42.7 | 16 | 53.95 | 109 | M5 ((داخلية) |
| VCAH0011-0070-00A | 11 | 3.6 | 7 | 26.2 | 4.9 | 31.5 | 38.9 | M3 ((خارجية) |
| VCAH0013-0070-00A | 13 | 4.2 | 7 | 26.6 | 5.7 | 29 | 40.5 | M3 ((خارجية) |
| VCAH0030-0100-00A | 30 | 7.2 | 10 | 24.9 | 5.2 | 37 | 47 | M3 ((خارجية) |
| VCAH0040-0075-00A | 40 | 12.3 | 7.5 | 16.8 | 6.9 | 36 | 50 | ¥3 |
| VCAH0040-0240-00A | 40 | 6 | 24 | 44.5 | 8 | 41 | 83 | M3 ((داخلية) |
| VCAH0065-0140-00A | 65 | 24.6 | 14 | 27.6 | 16 | 44 | 75 | M3 ((داخلية) |
| VCAH0230-0110-00A | 230 | 100 | 11 | 34.2 | 37 | 71 | 117 | ¥10 |
التطبيقات:
هذا الجهاز هو الحل المثالي لتطبيقات الدقة والدقة التي تتطلب حلًا صغيرًا عالي الأداء وخفيف الوزنتم تصميم هذا المحرك بمستوى عال من الحماية. محرك لفافة صوتية خارج العمود المدمج في العمود الحركي ومحامل خطي دقيق. يتم صنع العمود المتحرك من مادة عالية الجودة ذات الوزن الخفيف والصلابة العالية ومقاومة الارتداء.محرك لفائف الصوت مع عمود حركة مدمج ومحامل خطي دقيقيتم تصنيع العمود الرياضي من مادة عالية الصلابة ومقاومة للارتداء. لديها خصائص الوزن الخفيف، وقت الاستجابة القصير، التردد العالي، التسارع العالي والدقة العالية.يستخدم على نطاق واسع في مجال التحكم في تدفق صمام اختبار دقة أشباه الموصلات، كما تستخدم على نطاق واسع في أشباه الموصلات ، واختبار الدقة والكشف ، مجالات التحكم في تدفق الصمام ، يمكن معالجة التصميم الوحدي وتخصيصه.
