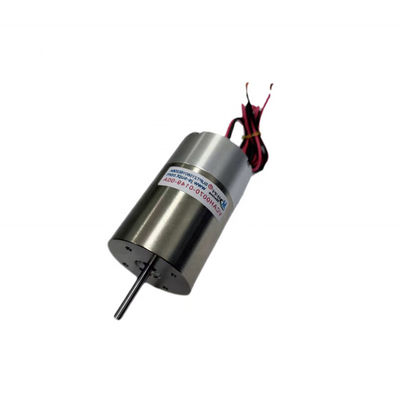

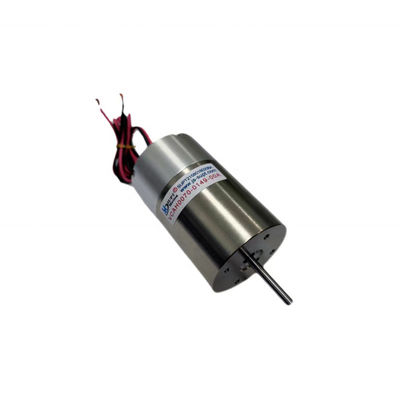

محرك المغناطيس الدائم الميكرو خطي مدمج في العمود صوت محرك الملف للصناعة نصف الموصلات
| مكان المنشأ | جيانغسو، الصين |
|---|---|
| اسم العلامة التجارية | SUPT |
| إصدار الشهادات | ce,ISO9001,CCC |
| رقم الموديل | VCAH0070-0149-00A |
| الحد الأدنى لكمية | 2 قطعة |
| الأسعار | $180.00/pieces >=2 pieces |
| تفاصيل التغليف | كرتون و صندوق خشبي صوت لفائف المحرك |
| وقت التسليم | 1-5 المنتجات 5-7 أيام الشحن ، العينات 3-5 أيام ، السائبة للتفاوض |
| شروط الدفع | T/T |
| القدرة على العرض | 2000 قطعة / قطعة شهريا ملف صوتي المحرك |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| الضمان | 3 أشهر - 1 سنة | استخدام | قارب ، سيارة ، دراجة كهربائية ، طائرة بدون طيار ، إنسان آلي ، جهاز تنفس طبي ، مجهر ، منظار داخلي ، ب |
|---|---|---|---|
| النوع | مايكرو موتور | عزم الدوران | الطلبات |
| بناء | المغناطيس الدائم | تخفيف | فرشاة |
| ميزة الحماية | مغلق تماما | السرعة (دورة في الدقيقة) | السرعه العاليه |
| التيار المستمر (A) | 4 ا | الكفاءة | آي إي 1 |
| قوة الذروة (N) | 70 | السفر الأقصى (مم) | 14.9 |
| محرك الملف الصوتي (V) | 26.9 | وزن الدوار (كلغ) | 79 |
| الجزء الثابت ديا (مم) | 43 | القوة المستمرة (N) | 27.3 |
| الميناء | محرك ملف الصوت شنغهاي | ||
| إبراز | محرك المغناطيس الدائم الصغير VCM,محرك لفائف الصوت الرأسي VCM,محرك لفائف الصوت لمضخة الحجاب الحاجز الصغيرة,VCM Vertical Voice Coil Motor,Voice Coil Motor For Small Diaphragm Pump |
||
منتوج وصف
محرك لفائف صوتية ذات الاتجاه الرأسي المغناطيسي الدقيق لمضخة الحجاب الحاجز الصغيرة
وصف المنتج

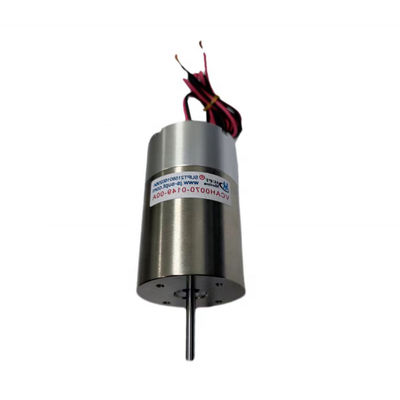

النموذج هو VCAH0070-0149-00A محرك لفائف الصوت مع عمود الحركة المدمج ومحامل خطي دقيق. يتم صنع العمود المتحرك من مادة عالية الجودة مع الوزن الخفيف،صلابة عالية ومقاومة للارتداءيتميز بوزن خفيف ، وحجم صغير ، ووقت استجابة قصير ، ووتيرة عالية ، ودقة عالية ، وتسارع عالية ، وعمر طويل ، الخ. يقدم محرك كوب صوتي مغلق بالكامل مع محرك كوب صوتي محمي بالكامل من نوع التصدير الذي يوفر أداءً متفوقًا ومغلق تمامًا عند مستوى ضوضاء منخفض.مصنوعة من سبيكة الألومنيوم، محرك الكمية الكاملة للمشغلات لتوفير متانة وعمر ممتاز.
المحرك الصوتي المدمج في العمود الخطي (VCM) له مجموعة واسعة من التطبيقات في صناعة أشباه الموصلات ، وخاصة في المجالات التالية:
أنظمة التصوير الحجري:
التصوير الحجري هو قطعة أساسية من المعدات في عملية تصنيع أشباه الموصلات، تستخدم لنقل أنماط الدوائر على رقائق السيليكون.عملية التصوير الحجري تتطلب دقة فائقة واستجابة سريعةالمحركات الصوتية الخطية المدمجة في العمود مناسبة بشكل مثالي للاستخدام في أنظمة المواءمة والمسح لآلات التصوير الحجري بسبب تسريعها العالي ،التحكم الدقيق في الموقع والحركة الخالية من الارتداء.
معالجة الوافر:
أثناء معالجة الوافيرات ، يجب تحريك الوافيرات بدقة وسريعة. توفر محركات الملفات الصوتية حركة خطية خالية من الاحتكاك لضمان تحديد موقع الوافيرات بدقة عالية أثناء المعالجة.هذا أمر حاسم لنقل، وضع وتحميل رقائق لتحسين الإنتاجية والإنتاجية.
محطات المسبار:
تستخدم محطات المسبار لوضع المسبار بدقة في مواقع محددة على رقاقة لاختبار خصائصها الكهربائية أثناء اختبار أشباه الموصلات.دقة عالية واستجابة محركات الملفات الصوتية تجعلها مناسبة بشكل مثالي للحركات الصغيرة واحتياجات تحديد المواقع الدقيقة من محطات المسبار.
معدات التعبئة:
في عملية تعبئة أشباه الموصلات ، تحتاج الشرائح إلى تركيب ودقة وتوصيلها. يمكن أن تلعب محركات الملفات الصوتية دورًا رئيسيًا في التحكم الدقيق والاستجابة السريعة لرأس التثبيت ،وبالتالي زيادة سرعة ودقة عملية التعبئة.
أنظمة التنسيق الذاتي:
تتطلب عملية المواءمة في تصنيع أشباه الموصلات درجة عالية من الدقة لضمان أن أنماط الدوائر لكل طبقة مرتبطة بشكل صحيح.خصائص تحديد المواقع عالية الدقة لمحركات الملفات الصوتية تجعلها مثالية للاستخدام في أنظمة المواءمة الذاتية، مما يتيح دقة محاذاة مستوى نانومتر.
المعلمات التقنية:
| نموذج المنتج | قوة الذروة (ن) |
قوة مستمرة عند 25 درجة مئوية ((ش) |
السكتة الدماغية الكلية (ملم) |
الجهد القصوى (V) |
ثابت المجال الكهرومغناطيسي الخلفي (V/m/s) |
قطر الستاتور (ملم) | الطول (ملم) |
خيط نهاية العمود (ملم) |
| VCAH0253-0120-00A | 253 | 46.5 | 12 | 42.7 | 16 | 53.95 | 109 | M5 ((داخلية) |
| VCAH0011-0070-00A | 11 | 3.6 | 7 | 26.2 | 4.9 | 31.5 | 38.9 | M3 ((خارجية) |
| VCAH0013-0070-00A | 13 | 4.2 | 7 | 26.6 | 5.7 | 29 | 40.5 | M3 ((خارجية) |
| VCAH0030-0100-00A | 30 | 7.2 | 10 | 24.9 | 5.2 | 37 | 47 | M3 ((خارجية) |
| VCAH0040-0075-00A | 40 | 12.3 | 7.5 | 16.8 | 6.9 | 36 | 50 | ¥3 |
| VCAH0040-0240-00A | 40 | 6 | 24 | 44.5 | 8 | 41 | 83 | M3 ((داخلية) |
| VCAH0065-0140-00A | 65 | 24.6 | 14 | 27.6 | 16 | 44 | 75 | M3 ((داخلية) |
| VCAH0230-0110-00A | 230 | 100 | 11 | 34.2 | 37 | 71 | 117 | ¥10 |
التطبيقات:
| التطبيق الرئيسي لمحرك لفائف الصوت: |
| 1صناعة أشباه الموصلات: الأسلاك، القطع، الحفر، أنظمة النقل، اللحام، الروبوتات. |
|
2- تشغيل الصمامات في الميدان: أنواع صمامات القياس، أنظمة اختبار الضغط، كيمياء الصمامات الهوائية نظام الحقن |
| 3صناعة الآلات الصغيرة: أنظمة التغذية، الحفر المجهري، الطباشير الدقيقة. |
| 4نظام الاهتزاز: طاولة الهزاز، منصة الاهتزاز. |
| 5المجال الطبي: نظام حقن صغير، معدات التنفس، معدات الاختبار. |
| 6تكنولوجيا الطيران: نظام التحكم في الطيران، نظام ردود الفعل للطيار. |
| 7مجال الاستخدام التجاري: مضخة التبريد الحاسوبية الكاميرا المصغرة نظام التركيز |
| 8صناعة الأتمتة: معدات الليزر,أجهزة التوزيع، معدات الاختبار، آلات النسيج. |
خدماتنا
يمكن تخصيص المؤشرات التقنية والمواصفات
خدمة ما بعد البيع مرضية
التعبئة والشحن
معلومات الشركة
الشهادات
الأسئلة الشائعة
1السفر: السفر الفعلي، يستخدم لحساب إجمالي السفرمنالقوة القيمة.
2اتجاه الحركة: التثبيت الأفقي أو الرأسي 90 درجة.
3قوة الحمل:جعلى الفور في الاتجاه المعاكس منقوةعلىالمحرك، مثل الينابيع، الخ
4وزن الحمل: الجزء الكلي للجودة من الحركة، بما في ذلك شريط التمرير للجودة
5نوع الحركة: 1.حركة من نقطة إلى نقطة;2.المبادلة المتبادلة للقاعدة (على سبيل المثال المسح).
6منحنى السرعة: 1.منحنى سرعة ترابيزويدي;2.منحنى السرعة الثلاثي؛ 3.منحنى سرعة الجيب.
