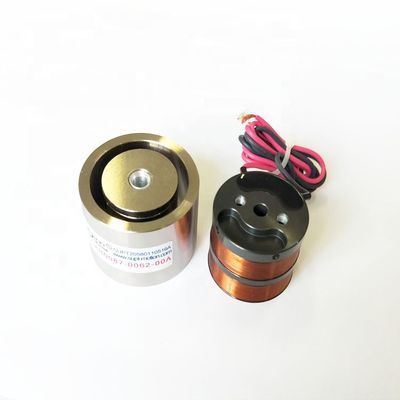

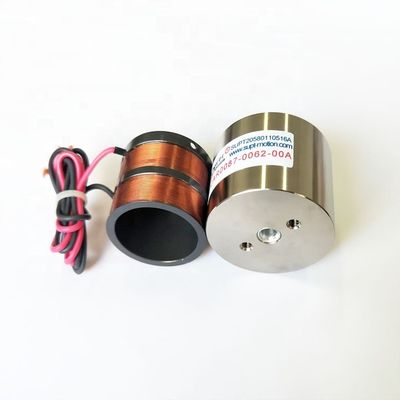

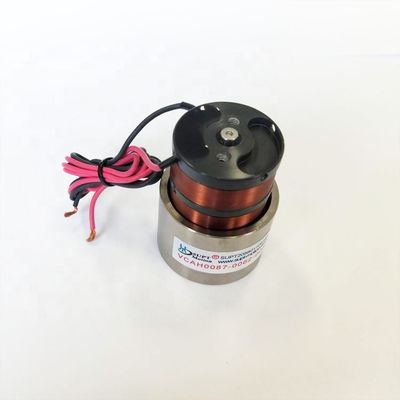

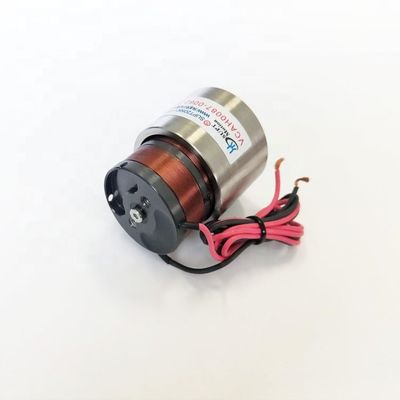

استجابة التردد العالي 6.9A VCM محرك لفائف الصوت المحرك المباشر
| مكان المنشأ | جيانغسو، الصين |
|---|---|
| اسم العلامة التجارية | SUPT |
| إصدار الشهادات | ISO9001 |
| رقم الموديل | VCAR0087-0062-00A |
| الحد الأدنى لكمية | ≥1 |
| الأسعار | $120.00/pieces |
| تفاصيل التغليف | كرتون و صندوق خشبي مشغل صوت لفائف |
| وقت التسليم | التسليم العام 5-7 أيام ، سريع 3-5 أيام ، السائبة للتفاوض |
| شروط الدفع | T/T |
| القدرة على العرض | قابل للتفاوض |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| الضمان | 3 أشهر - 1 سنة | استخدام | قارب ، سيارة ، دراجة كهربائية ، مشروع بصري ، معدات ليزر ، أشباه الموصلات |
|---|---|---|---|
| النوع | مايكرو موتور | عزم الدوران | الطلبات |
| بناء | المغناطيس الدائم | تخفيف | فرشاة |
| ميزة الحماية | مغلق تماما | السرعة (دورة في الدقيقة) | السرعه العاليه |
| التيار المستمر (A) | 6.9 أ | الكفاءة | آي إي 1 |
| قوة الذروة (N) | 87 | السفر الأقصى (مم) | 6.2 |
| مشغل الملف الصوتي (V) | 32.9 | وزن الدوار (كلغ) | 45.2 |
| الجزء الثابت ديا (مم) | 43.1 | القوة المستمرة (N) | 21.67 |
| إبراز | 6.9A محرك لفائف الصوت VCM,6.9أ محرك كوب صوت مغناطيسي متحرك,محرك المكعب الصوتي المغناطيسي المتحرك مع محمل,6.9A Moving Magnet Voice Coil Actuator,Moving Magnet Voice Coil Actuator With Bearing |
||
منتوج وصف
محرك الملفات الصوتية المغناطيسية مع تحمل التردد العالي للحركة حياة طويلة
وصف المنتج:
توجد محركات الملفات الصوتية ذات العمر الطويل والاستجابة عالية التردد في مختلف الصناعات حيث الدقة والسرعة والمتانة أمران حاسمان.
في مجال الطيران، تستخدم محركات الملفات الصوتية لسطوح التحكم في الطيران، وأنظمة توجيه الصواريخ، ومعدات المراقبة الجوية بسبب استجابتها السريعة ودقة.
التثبيت: قم بتثبيت المحرك بشكل آمن داخل هيكل الطائرة، وتأكد من أنه محاذاة بشكل صحيح مع سطح التحكم.دمجها في نظام التحكم في الطائرة للتعديلات الدقيقة أثناء الطيران.
يتم استخدام محركات الملفات الصوتية عالية التردد في أجهزة التصوير الطبية مثل آلات التصوير بالرنين المغناطيسي ومسحات التصوير المقطعي لتحديد موقع طاولة المريض وتقاط الصور بدقة.
التثبيت: قم بتثبيت المحرك بطريقة تتماشى مع المكونات الميكانيكية للمعدات ، مما يسمح بالحركة الخاضعة للرقابة.دمجها مع برنامج نظام التصوير لتحديد موقع المريض بدقة.
تستخدم هذه المحركات في معدات التصنيع الدقيقة، مثل الروبوتات التي تختار وتضع مكانًا وخطوط التجميع الآلي، حيث الحركات السريعة والدقيقة ضرورية.
الخصائص:
- اسم المنتج: محرك Vcm Voice Coil
- الضمان: 3 أشهر إلى سنة
- التيار: منخفض
- دقة تحديد المواقع: عالية
- التكلفة: منخفضة
- العزم: الطلبات
- دقة عالية
- محرك محرك خطي
- محرك صوت الملف
المعلمات التقنية:
| نموذج المنتج | قوة الذروة (ن) |
قوة مستمرة عند 25 درجة مئوية ((ش) |
السكتة الدماغية الكلية (ملم) |
الجهد القصوى (V) |
ثابت المجال الكهرومغناطيسي الخلفي (V/m/s) |
وزن الملف (ز) |
قطر الستاتور (ملم) | الطول (ملم) |
| VCAR0001-0064-00A | 0.88 | 0.28 | 6.4 | 6.9 | 0.29 | 3 | 9.5 | 17.7 |
| VCAR0001-0010-00A | 0.73 | 0.42 | 1 | 4.8 | 0.6 | 2.7 | 24 | 11.2 |
| VCAR00025-0127-00A | 2.55 | 0.81 | 12.7 | 11.6 | 0.77 | .6.6 | 12.7 | 24 |
| VCAR0006-0039-00A | 6.2 | 1.9 | 3.9 | 6.6 | 1.12 | 7.9 | 20 | 17.2 |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 15.7 | 3.57 | 8.2 | 25 | 18.2 |
| VCAR0007-0040-00A | 7.2 | 2.4 | 4 | 7.5 | 1.88 | 7 | 14.2 | 23 |
| VCAR0007-0064-00A | 7.8 | 2.5 | 6.4 | 9.9 | 1.5 | 7.2 | 19.1 | 23.8 |
| VCAR0007-0127-00A | 7.1 | 2.3 | 12.7 | 12.8 | 1.6 | 11.4 | 19.1 | 27 |
| VCAR0011-0050-00A | 11.4 | 2.1 | 5 | 11.8 | 3 | 11.2 | 24 | 17.2 |
| VCAR0011-0100-00A | 10.5 | 2.9 | 10 | 43.8 | 3.5 | 20 | 31 | 26.8 |
| VCAR0013-0030-00A | 13 | 3.5 | 3 | 16 | 3.5 | 12 | 25 | 21 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | 24.7 |
| VCAR0014-0250-00A | 14 | 4.5 | 25 | 26.5 | 3.9 | 35 | 25.4 | 44.2 |
| VCAR0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | 25.6 |
| VCAR0022-0098-00 | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | 35 |
| VCAR0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | 75.7 |
| VCAR0025-0630-00A | 25.3 | 8 | 63 | 50.6 | 5 | 68 | 31.8 | 83.1 |
| VCAR0030-0150-00A | 29.4 | 4.73 | 15 | 40.5 | 7.4 | 27 | 30 | 31 |
| VCAR0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | 41.7 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | 26.7 |
| VCAR0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | 72 |
| VCAR0035-0090-00A | 35 | 11 | 9 | 26.4 | 9 | 33 | 25.4 | 44.3 |
| VCAR0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | 67 |
| VCAR0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | 21.2 |
| VCAR0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | 22 |
| VCAR0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | 35.9 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | 51.3 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | 53.7 |
| VCAR0075-0200-00A | 75 | 30 | 20 | 26.2 | 15.2 | 65 | 70 | 38.7 |
| VCAR0080-0129-00A | 80 | 35 | 12.9 | 27.7 | 18 | 149 | 49 | 53.8 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | 34.9 |
| VCAR0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | 110 |
| VCAR0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | 40.4 |
| VCAR0110-0380-00A | 110 | 37.4 | 38 | 23.2 | 9 | 150 | 60.4 | 60.4 |
| VCAR0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | 27.5 |
| VCAR0115-0065-00A | 115 | 30.1 | 6.5 | 35 | 17.3 | 52 | 40 | 58 |
| VCAR0130-0310-00A | 130 | 40 | 31 | 30.4 | 20.5 | 280 | 75.6 | 56.5 |
| VCAR0140-0150-00A | 140 | 42.2 | 15 | 33.4 | 26.6 | 80 | 53 | 53.7 |
| VCAR0210-0254-00A | 210 | 66.2 | 25.4 | 56.6 | 28 | 230 | 43.7 | 111.8 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | 64 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | 109.1 |
| VCAR0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | 136.9 |
| VCAR0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | 91 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | 110 |
| VCAR0436-0373-00A | 436 | 142.6 | 37.3 | 38 | 29.8 | 1050 | 76 | 163 |
| VCAR0980-0249-00A | 980 | 605 | 24.9 | 41.5 | 104 | 1426 | 126 | 134.5 |
| VCAR1351-0310-00A | 1351 | 376.8 | 31 | 73.5 | 68 | 1071 | 110 | 143.7 |
التطبيقات:
محرك الكوب الصوتي (VCM) هو نوع جديد من التحكم في المحركات الصغيرة ، وهو شكل خاص من أشكال محرك القيادة المباشرة ، بسبب مبدأ مكبرات الصوت المماثلة المسماة. المبدأ بسيط إلى حد ما:طوافة كهربائية (موصل) تنتج قوة في مجال مغناطيسي متناسب مع التيار المطبق على الطوافةيمكن أن يتحرك محرك الملف الصوتي المصنوع على أساس هذا المبدأ في خط مستقيم أو قوس دائري. محرك الملف الصوتي VCM هو نوع من محركات القيادة الخطي،والذي هو الحل المثالي ويستخدم على نطاق واسعالمحرك الصوتي الملفوف له مزايا الوزن الخفيف، استجابة عالية التردد، حياة طويلة، حجم صغير، تسارع عالية ودقة تحديد الموقع عالية،وهو خيار مثالي للتحكم الدقيق في الحركة.
خدماتنا
يمكن تخصيص المؤشرات التقنية والمواصفات
معلومات الشركة
التعبئة والشحن
الشهادات
الأسئلة الشائعة
1السفر: السفر الفعلي، يستخدم لحساب إجمالي السفرمنالقوة القيمة.
2اتجاه الحركة: التثبيت الأفقي أو الرأسي 90 درجة.
3قوة الحمل:جعلى الفور في الاتجاه المعاكس منقوةعلىالمحرك، مثل الينابيع، الخ
4وزن الحمل: الجزء الكلي للجودة من الحركة، بما في ذلك شريط التمرير للجودة
5نوع الحركة: 1.حركة من نقطة إلى نقطة;2.المبادلة المتبادلة للقاعدة (على سبيل المثال المسح).
6منحنى السرعة: 1.منحنى سرعة ترابيزويدي;2.منحنى السرعة الثلاثي؛ 3.منحنى سرعة الجيب.
