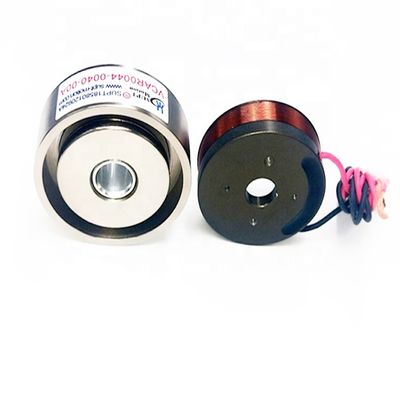

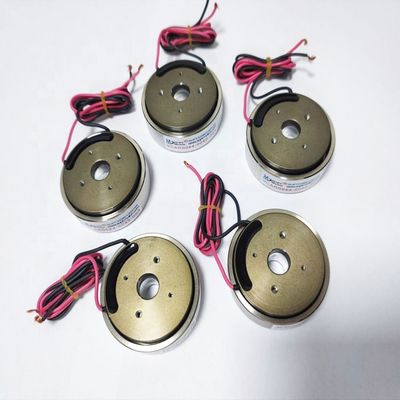

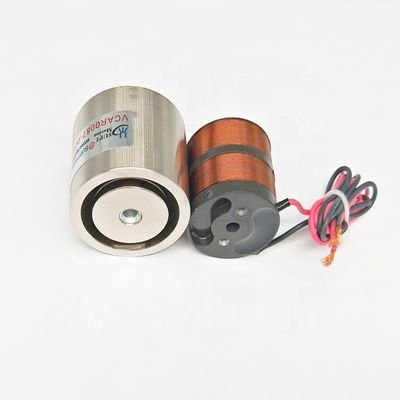

محرك خطي عالي السرعة لمرآة ثنائية الأبعاد محرك محرك محرك خطي صغير
| مكان المنشأ | جيانغسو، الصين |
|---|---|
| اسم العلامة التجارية | SUPT |
| إصدار الشهادات | ce |
| رقم الموديل | VCAR0044-0040-00A |
| الحد الأدنى لكمية | ≥1 |
| الأسعار | $110.00/pieces |
| تفاصيل التغليف | الكرتون & صندوق خشبي محرك طابعة 3D |
| وقت التسليم | التسليم العام 5-7 أيام ، سريع 3-5 أيام ، السائبة للتفاوض |
| شروط الدفع | T/T |
| القدرة على العرض | قابل للتفاوض |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| الضمان | 3 سنوات | استخدام | قارب ، سيارة ، دراجة كهربائية ، طائرة بدون طيار ، إنسان آلي ، كمامة طبية ، مجهر ، بصريات |
|---|---|---|---|
| النوع | مايكرو موتور | عزم الدوران | الطلبات |
| بناء | المغناطيس الدائم | تخفيف | فرشاة |
| ميزة الحماية | مغلق تماما | السرعة (دورة في الدقيقة) | السرعه العاليه |
| التيار المستمر (A) | 4.9 أ | الكفاءة | آي إي 1 |
| قوة الذروة (N) | 44 | السفر الأقصى (مم) | 4 |
| محرك طابعة ثلاثية الأبعاد (V) | 18.3 | وزن الدوار (كلغ) | 45 |
| الجزء الثابت ديا (مم) | 53 | القوة المستمرة (N) | 16.3 |
| إبراز | محرك خطي صغير عالي السرعة 44N,محرك خطي صغير لمرايا ثنائية الأبعاد,محرك محرك خطي صغير 44N,Micro Linear Motor For Two Dimensional Mirror,Mini Linear Actuator Motor 44N |
||
منتوج وصف
محرك محرك خطي صغير لمرايا ثنائية الأبعاد بسرعة عالية
وصف المنتج:
توجد تطبيقات رائعة في أنظمة المرآة ثنائية الأبعاد (2D) ، مما يتيح تحديد موقع المرآة بدقة وسريعة لمختلف الأنظمة البصرية والليزر.هذه المحركات المصغرة توفر سيطرة ودقة استثنائية، مما يجعلها مثالية لتوجيه أشعة الليزر، وتعديل المسارات البصرية، وتسهيل أنظمة الاتصال.
في إعداد المرآة ثنائية الأبعاد ، يتم دمج محركات الملفات الصوتية الصغيرة مع هيكل المرآة لتمكين الحركات الزاوية الخاضعة للسيطرة في اتجاهين متعامدين.هذه الحركة الدقيقة تسمح بالتلاعب بدقة بأشعة الضوءتحسين أداء الأنظمة البصرية.
يتكون تجمع المرآة من المرآة نفسها ومحرك لفائف الصوت المجهرية. عادة ما تكون المرآة سطحًا خفيفًا عاكسًا يمكن أن يدور حول محورين عموديين.محرك ميكرو صوتي، وهي صغيرة الحجم ولكنها قوية ، وترتبط بإطار المرآة. يتم وضع لفائف المحرك داخل المجال المغناطيسي ، مما يخلق القوى اللازمة لإحداث حركة المرآة.
على سبيل المثال، في أنظمة الليزر، محركات الملفات الصوتية الصغيرة تلعب دورا حيويا في توجيه شعاع.تغيير موجهة شعاع الليزر بفعاليةهذه التكنولوجيا تجد تطبيقات في أجهزة عرض الليزر، وأنظمة الاتصال بالليزر، وحتى عمليات التصنيع القائمة على الليزر، حيث التحكم الدقيق في أشعة الليزر أمر ضروري.
في مجال المجهر، محركات الملفات الصوتية الصغيرة المتكاملة مع المرايا ثنائية الأبعاد تساهم في تقنيات التصوير المتقدمة. من خلال التلاعب بزوايا المرآة بدقة نانو متري،يمكن للباحثين ضبط زوايا التركيز والإضاءة بشكل ديناميكي، مما يؤدي إلى تحسين وضوح الصورة وعمقها.
يشتمل تركيب وتشغيل محركات الملفات الصوتية الصغيرة في أنظمة المرآة ثنائية الأبعاد على هندسة دقة.يقوم المهندسون بتصميم الهيكل الميكانيكي بدقة لضمان الحد الأدنى من الاحتكاك والردود العكسية، أمر بالغ الأهمية لتحديد موقع المرآة الدقيق. يتم دمج الاتصالات الكهربائية للمحرك مع أجهزة التحكم الإلكترونية التي تفسر الأوامر وتولد التيارات المناسبة لدفع المحرك.
الخصائص:
- اسم المنتج: محرك Vcm Voice Coil
- نوع المحرك: محرك صغير
- الضمان: ثلاث سنوات
- السكتة الدماغية: قصيرة
- الوزن: خفيف
- دقة عالية
- دقة تحديد المواقع: عالية
- محرك صوت الملف
المعلمات التقنية:
| نموذج المنتج | قوة الذروة (ن) |
قوة مستمرة عند 25 درجة مئوية ((ش) |
السكتة الدماغية الكلية (ملم) |
الجهد القصوى (V) |
ثابت المجال الكهرومغناطيسي الخلفي (V/m/s) |
وزن الملف (ز) |
قطر الستاتور (ملم) | الطول (ملم) |
| VCAR0001-0064-00A | 0.88 | 0.28 | 6.4 | 6.9 | 0.29 | 3 | 9.5 | 17.7 |
| VCAR0001-0010-00A | 0.73 | 0.42 | 1 | 4.8 | 0.6 | 2.7 | 24 | 11.2 |
| VCAR00025-0127-00A | 2.55 | 0.81 | 12.7 | 11.6 | 0.77 | .6.6 | 12.7 | 24 |
| VCAR0006-0039-00A | 6.2 | 1.9 | 3.9 | 6.6 | 1.12 | 7.9 | 20 | 17.2 |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 15.7 | 3.57 | 8.2 | 25 | 18.2 |
| VCAR0007-0040-00A | 7.2 | 2.4 | 4 | 7.5 | 1.88 | 7 | 14.2 | 23 |
| VCAR0007-0064-00A | 7.8 | 2.5 | 6.4 | 9.9 | 1.5 | 7.2 | 19.1 | 23.8 |
| VCAR0007-0127-00A | 7.1 | 2.3 | 12.7 | 12.8 | 1.6 | 11.4 | 19.1 | 27 |
| VCAR0011-0050-00A | 11.4 | 2.1 | 5 | 11.8 | 3 | 11.2 | 24 | 17.2 |
| VCAR0011-0100-00A | 10.5 | 2.9 | 10 | 43.8 | 3.5 | 20 | 31 | 26.8 |
| VCAR0013-0030-00A | 13 | 3.5 | 3 | 16 | 3.5 | 12 | 25 | 21 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | 24.7 |
| VCAR0014-0250-00A | 14 | 4.5 | 25 | 26.5 | 3.9 | 35 | 25.4 | 44.2 |
| VCAR0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | 25.6 |
| VCAR0022-0098-00 | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | 35 |
| VCAR0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | 75.7 |
| VCAR0025-0630-00A | 25.3 | 8 | 63 | 50.6 | 5 | 68 | 31.8 | 83.1 |
| VCAR0030-0150-00A | 29.4 | 4.73 | 15 | 40.5 | 7.4 | 27 | 30 | 31 |
| VCAR0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | 41.7 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | 26.7 |
| VCAR0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | 72 |
| VCAR0035-0090-00A | 35 | 11 | 9 | 26.4 | 9 | 33 | 25.4 | 44.3 |
| VCAR0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | 67 |
| VCAR0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | 21.2 |
| VCAR0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | 22 |
| VCAR0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | 35.9 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | 51.3 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | 53.7 |
| VCAR0075-0200-00A | 75 | 30 | 20 | 26.2 | 15.2 | 65 | 70 | 38.7 |
| VCAR0080-0129-00A | 80 | 35 | 12.9 | 27.7 | 18 | 149 | 49 | 53.8 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | 34.9 |
| VCAR0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | 110 |
| VCAR0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | 40.4 |
| VCAR0110-0380-00A | 110 | 37.4 | 38 | 23.2 | 9 | 150 | 60.4 | 60.4 |
| VCAR0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | 27.5 |
| VCAR0115-0065-00A | 115 | 30.1 | 6.5 | 35 | 17.3 | 52 | 40 | 58 |
| VCAR0130-0310-00A | 130 | 40 | 31 | 30.4 | 20.5 | 280 | 75.6 | 56.5 |
| VCAR0140-0150-00A | 140 | 42.2 | 15 | 33.4 | 26.6 | 80 | 53 | 53.7 |
| VCAR0210-0254-00A | 210 | 66.2 | 25.4 | 56.6 | 28 | 230 | 43.7 | 111.8 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | 64 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | 109.1 |
| VCAR0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | 136.9 |
| VCAR0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | 91 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | 110 |
| VCAR0436-0373-00A | 436 | 142.6 | 37.3 | 38 | 29.8 | 1050 | 76 | 163 |
| VCAR0980-0249-00A | 980 | 605 | 24.9 | 41.5 | 104 | 1426 | 126 | 134.5 |
| VCAR1351-0310-00A | 1351 | 376.8 | 31 | 73.5 | 68 | 1071 | 110 | 143.7 |
التطبيقات:
محرك كابل الصوت هو نوع خاص من محركات القيادة المباشرة. نموذج المنفعة له مزايا البنية البسيطة والحجم الصغير والسرعة العالية والسرعة العالية والاستجابة السريعة ، إلخ. في السنوات الأخيرة، مع تحسين نظام تحديد المواقع عالية السرعة و عالية الدقة والتنمية السريعة لتكنولوجيا محرك لفائف الصوت،محرك الملفات الصوتية لا يستخدم على نطاق واسع فقط في أنظمة تحديد المواقع الدقيقة مثل القرص، تحديد موقع القرص بالليزر، الخ ، في العديد من أشكال التسارع العالي المختلفة ، تم استخدام الإثارة عالية التردد على نطاق واسع. مثل: وضع العدسة في النظام البصري ،منصة تحديد المواقع متعددة الإحداثيات في مقاطعة ميكانيك، الكهرباء الدقيقة.
خدماتنا
يمكن تخصيص المؤشرات التقنية والمواصفات
خدمة ما بعد البيع مرضية
معلومات الشركة
الشهادات
الأسئلة الشائعة
1السفر: السفر الفعلي، يستخدم لحساب إجمالي السفرمنالقوة القيمة.
2اتجاه الحركة: التثبيت الأفقي أو الرأسي 90 درجة.
3قوة الحمل:جعلى الفور في الاتجاه المعاكس منقوةعلىالمحرك، مثل الينابيع، الخ
4وزن الحمل: الجزء الكلي للجودة من الحركة، بما في ذلك شريط التمرير للجودة
5نوع الحركة: 1.حركة من نقطة إلى نقطة;2.المبادلة المتبادلة للقاعدة (على سبيل المثال المسح).
6منحنى السرعة: 1.منحنى سرعة ترابيزويدي;2.منحنى السرعة الثلاثي؛ 3.منحنى سرعة الجيب.
