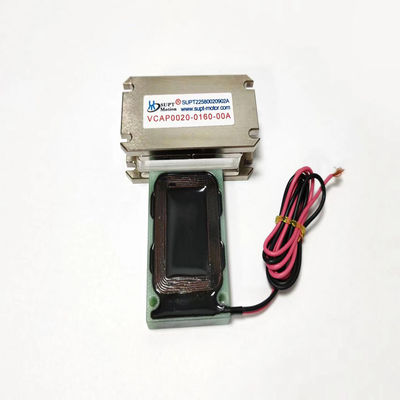

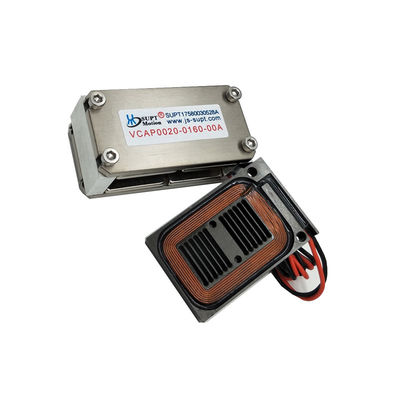

محرك لفائف الصوت الخطي من النوع المسطح X-Y Motion Low Noise Micro Voice Coil
| مكان المنشأ | جيانغسو، الصين |
|---|---|
| اسم العلامة التجارية | SUPTMOTION |
| إصدار الشهادات | CCC, ce |

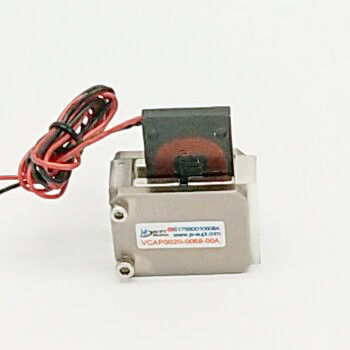

| رقم الموديل | VCAP0020-0068-00A |
| الحد الأدنى لكمية | ≥1 |
| الأسعار | $115.00/pieces |
| تفاصيل التغليف | كرتون / صندوق خشبي صوت لفائف المحرك |
| وقت التسليم | 1-5 المنتجات 5-7 أيام الشحن ، العينات 3-5 أيام ، السائبة للتفاوض |
| شروط الدفع | تي/تي |
| القدرة على العرض | قابل للتفاوض |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| استخدام | قارب ، سيارة ، طائرة بدون طيار ، إنسان آلي ، جهاز تنفس طبي ، مجهر ، بصريات | النوع | محرك الخدمة |
|---|---|---|---|
| بناء | المغناطيس الدائم | تخفيف | فرشاة |
| ميزة الحماية | مغلق تماما | السرعة (دورة في الدقيقة) | السرعه العاليه |
| التيار المستمر (A) | حاضِر | الكفاءة | آي إي 1 |
| قوة الذروة (N) | 20 | السفر الأقصى (مم) | 6.8 |
| محرك الملف الصوتي (V) | 8.2 | الطول (مم) | 39 |
| العرض (مم) | 50 | الارتفاع (مم) | 21.5 |
| إبراز | محرك لفائف الصوت الخطية المسطحة 20N,محرك لفائف الصوت الخطي ضوضاء منخفضة,20N محرك لفائف الصوت المجهرية منخفضة الضوضاء,Linear Voice Coil Actuator Low Noise,20N Low Noise Micro Voice Coil Actuator |
||
منتوج وصف
محرك لفائف الصوت من النوع المسطح مع حركة X-Y المنتج المثالي ضوضاء منخفضة دقة عالية
وصف المنتج:
محرك لفائف الصوت المسطحة (VCM) يمكن أن يحقق حركة X-Y عن طريق الجمع بين لفائف منفصلة. يسمح هذا التصميم بالتحكم الدقيق في الحركة على محورين عموديين معًا.
على وجه التحديد ، ما يلي هو العملية العامة لكيفية تحقيق محرك لفائف الصوت المسطح حركة X-Y:
1حركة المحور X: للحركة المحور X، يتم وضع لفافة من المحرك في موقف متواءم مع محور X. عندما يمر التيار من خلال هذه لفافة، وفقا لقوة لورنتز،سيتم تعريض الملف إلى قوة عمودية على اتجاه المجال المغناطيسي واتجاه التيارستسبب هذه القوة في تحريك الملف على محور X. من خلال التحكم في حجم واتجاه التيار الذي يمر عبر الملف ، يمكن تحقيق وضع دقيق في محور X.
2. حركة المحور Y: من أجل تحقيق حركة على المحور Y ، يتم وضع لفافة أخرى في موقف متواءم مع محور Y. من خلال نقل التيار إلى هذه لفافة ، يتم أيضًا إنتاج قوة لورنتز ،مما يسبب حركة المحرك على محور Y.
من خلال التحكم في الوقت نفسه في تيار الملف على محور X و Y ، يمكن تحقيق حركة X-Y في أي موقف على طائرة ثنائية الأبعاد.يمكن تحقيق تنفيذ هذا الحركة ليس فقط داخل محرك طائرة صوت لفائف، ولكن أيضا من خلال التحكم الخارجي لتغيرات التيار، وبالتالي تحقيق تحكم حركة مسطحة دقيقة.
التطبيق:
محرك الملف الصوتي الخطي هو محرك محرك خطي مصمم لتوفير دقة تحديد المواقع والدقة والسرعة العالية وقدرة الطاقة.هذا نظام موثوق به للغاية وفعال من حيث التكلفة، مما يجعلها حلا مثاليا لمجموعة متنوعة من التطبيقات. ويتميز بطول الدوار الخفيف، ووقت الاستجابة القصير والتردد العالي.البناء المدمج يجعل من السهل تثبيت وصيانة، ومحركاتها القوية توفر أداءً متفوقًا. بالإضافة إلى ذلك، سرعتها العالية وقدراتها تجعلها مناسبة لمجموعة واسعة من التطبيقات،من تحديد المواقع الدقيق إلى التحكم الدقيق في الحركة. يستخدم عادة في إنتاج منصة حركة محور x-y. يستخدم على نطاق واسع في أشباه الموصلات ، صناعة أدوات الآلة الصغيرة. مع دقة عالية ، وطول العمر ووظائف حماية قوية ،تصميم وحدات مثالية للتطبيقات التي تلبي متطلبات صارمة.محركات الملفات السطحية من سلسلة VCAP لديها طول ضربة أقل لكل بعد من المستطيلات ، ولكنها لديها أيضًا سطح ارتفاع أقل. مع قوة دفع تصل إلى 500N ومضرب تصل إلى 15 مم ،محركات VCAP السلسلة المستوية مثالية لحلول حركة محور X-Y قصة صغيرة جدا، وتقع أسواقها الرئيسية في صناعات أشباه الموصلات وأدوات الآلات الصغيرة.
المعلمات التقنية:
| نموذج المنتج | قوة الذروة (ن) |
قوة مستمرة عند 25 درجة مئوية ((ش) |
السكتة الدماغية الكلية (ملم) |
الجهد القصوى (V) |
ثابت المجال الكهرومغناطيسي الخلفي (V/m/s) |
الطول (ملم) |
العرض (ملم) |
الطول (ملم) |
| المواد المستخدمة في المنتجات | 20 | 5.5 | 6.8 | 8.2 | 4.4 | 39 | 50 | 21.5 |
| المواد المستخدمة في المنتجات | 20 | 5.3 | 16 | 27.6 | 4.4 | 59 | 50 | 22.5 |
| المواد المستخدمة في المنتجات | 30 | 12.3 | 20 | 24.3 | 10.5 | 80 | 74 | 25 |
| المواد المستخدمة في المنتجات | 100 | 47 | 4 | 41.2 | 80.1 | 110 | 105 | 51 |
