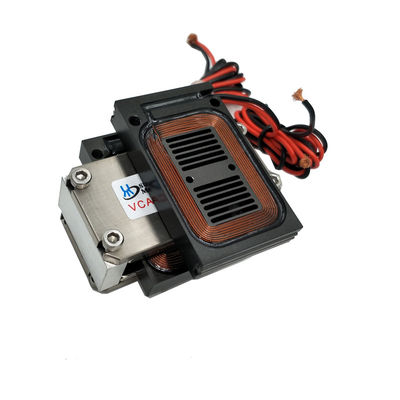

محركات خطية مصغرة مسطحة للصوت البسيط
| مكان المنشأ | جيانغسو، الصين |
|---|---|
| اسم العلامة التجارية | SUPT |
| إصدار الشهادات | ce,ISO9001,CCC |

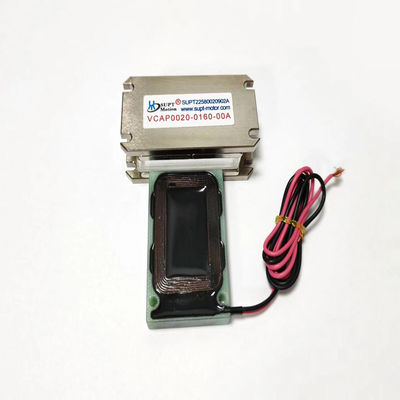

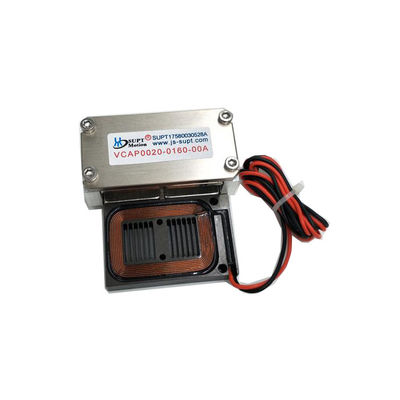

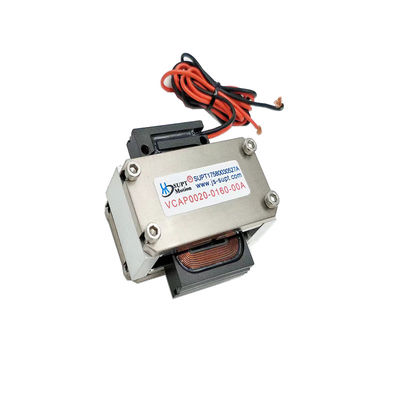

| رقم الموديل | VCAP0020-0160-00A |
| الحد الأدنى لكمية | 2 قطعة |
| الأسعار | $120.00/pieces >=2 pieces |
| تفاصيل التغليف | <i>in carton and as customer requirements</i> <b>في الكرتون ومتطلبات العملاء</b><br> <i>linear voice |
| وقت التسليم | 1-5 المنتجات 5-7 أيام الشحن ، العينات 3-5 أيام ، السائبة للتفاوض |
| شروط الدفع | T/T |
| القدرة على العرض | 8000 قطعة / قطع شهر محرك ملف صوتي خطي |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| الضمان | 3 أشهر - 1 سنة | استخدام | قارب ، سيارة ، دراجة كهربائية ، جهاز منزلي ، طائرة بدون طيار ، طباعة ثلاثية الأبعاد ، مجهر ، روبوت ، |
|---|---|---|---|
| النوع | مايكرو موتور | عزم الدوران | الطلبات |
| بناء | المغناطيس الدائم | تخفيف | فرشاة |
| ميزة الحماية | مغلق تماما | السرعة (دورة في الدقيقة) | متغيرة السرعة |
| التيار المستمر (A) | 4.6 أ | الكفاءة | آي إي 1 |
| اسم المنتج | محرك ملف صوتي خطي | الجهد الاسمي | 4.4 فولت |
| قوة الذروة | 20N | القوة المستمرة | 5.3N |
| الميناء | ميناء شنغهاي | ||
| إبراز | هيكل بسيط محرك لفائف الصوت الخطية,محرك الملفات الصوتية الخطية 4.6A,محرك خطي صغير من النوع المسطح 4.6A,Linear Voice Coil Actuator Flat 4.6A,Flat Type Micro Linear Motor 4.6A |
||
منتوج وصف
هيكل بسيط محرك لفائف الصوت المحرك الميكرو خطي طراز مسطح محرك لفائف الصوت
وصف المنتج
محرك لفائف الصوت المسطحة (VCM) يستخدم مبدأ التفاعل الكهرومغناطيسي لإنتاج حركة خطية. وهو يتكون من لفائف مسطحة وضعت في مجال مغناطيسي.عندما يتدفق التيار من خلال الملف، يتفاعل مع المجال المغناطيسي، وخلق قوة لورنتز التي تدفع لفافة على طول مسار خطي. هذه الآلية الدفع المباشر يلغي الحاجة إلى مكونات نقل ميكانيكية،ضمان دقة عالية والاستجابة.
السلسلة المسطحة مثالية لإنتاج الحركات X-Y قصيرة المسافة ، ويتم توجيه سوقها أساسا إلى صناعات أشباه الموصلات وأدوات الآلات الصغيرة.دعونا نتحدث عن الطرق التي يمكن استخدام المحركات طائرة صوت لفائف في صناعة الماكينات الصغيرة:
1. التحكم الدقيق في الحركة والاستجابة الدقيقة لـ VCM تجعلها مثالية لتطبيقات التصنيع الدقيق. يمكنها التحكم في حركة رأس القطع ،قطعة عمل أو أداة قطع بدقة تحت الميكرون، مما يتيح عمليات التصنيع الدقيقة المعقدة.
2البصريات والتصوير الضوئي الصغير: في تصنيع عمليات البصريات الصغيرة والتصوير الضوئي الصغير، تساعد VCM في تحديد موقع العدسات أو الأقنعة أو العناصر البصرية الأخرى بدقة فائقة.هذا أمر بالغ الأهمية لإنتاج الهياكل الدقيقة.
3تصنيع MEMS: لإنتاج الأنظمة الكهربائية الكهربائية الدقيقة (MEMS) ، يساعد VCM في تحريك مكونات MEMS بدقة أثناء عملية التصنيع ،ضمان التجميع الدقيق للأجهزة الدقيقة المعقدة.
4معالجة الإفراج الكهربائي الدقيق والطحن الدقيق: في تطبيقات معالجة الإفراج الكهربائي الدقيق (EDM) والطحن الدقيق ،تتحكم VCMs في حركة الأقطاب الكهربائية أو أدوات الطحن لتمكين إزالة المواد الدقيقة من الخصائص المصغرة.
5التلاعب بالمسبار: في مهام التلاعب الصغير، مثل التعامل مع عينات الدقة أو المكونات الدقيقة،و VCM يتحكم في حركة المسبار لضمان الحد من الأضرار وتحقيق تحديد الموقع الدقيق.
6التجميع الدقيق: يمكن استخدام VCM في عمليات التجميع الدقيق لتحديد موقع المكونات الدقيقة وتحويلها في بناء الأجهزة الدقيقة ، مما يضمن الاتصال والعمل المناسبين.
7. تشكيل السطح: يمكن أن يساعد VCM في تحديد موقع ملف تعريف أو أداة قياس السطح بدقة لتمييز الأسطح المصغرة بدقة عالية.
8التوزيعات الدقيقة والطباعة: في الميكروفلوديكس والتصنيع الدقيقيمكن استخدام VCM للتحكم في إعطاء أو طباعة كميات دقيقة من السوائل أو المواد على الأسطح المجهرية.
التطبيق:
محرك الملفات السطحية ذات الملفات الدوارة الخفيفة، وقت الاستجابة القصير و التردد العالي. ضربة قصيرة، بنية صغيرة.السكتة الدماغية 1mm-20mm الذروة الدفع 1N-300N غالبا ما تستخدم لجعل منصة حركة محور x-y. يستخدم على نطاق واسع في صناعة أشباه الموصلات ، أدوات الماكينة الصغيرة. التصميم وحدات ، ويمكن تخصيص المعالجة.سلسلة المحركات المتجهة ذات الملفات السطحية لديها مسار أقصر من سلسلة مستطيلة في نفس الحجم، ولكن لديها ميزة منخفضة ارتفاع السطح. دفع تصل إلى 500N، ضربة تصل إلى 15mm. سلسلة مسطحة هو منتج مثالي لإنتاج الحركة قصيرة ضربة X-Y،وسوقها موجه بشكل رئيسي نحو صناعات أشباه الموصلات وأدوات الآلات الصغيرة.
سلسلة VCAP من المحركات ذات الملفات الصوتية ذات النوع المسطح
|
المنتج Mdel
|
قوة الذروة
(ن)
|
مستمرة
القوة
(ن)
|
السكتة الدماغية الكلية
(ملم)
|
ماكس
الجهد
(V)
|
المجال الكهرومغناطيسي الخلفي
ثابتة
(V/m/S)
|
وزن الملف
(ز)
|
الطول ((ملم)
|
العرض
(ملم)
|
|
المواد المستخدمة في المنتجات
|
20
|
9.2
|
6.8
|
8.2
|
4.4
|
39
|
50
|
21.5
|
|
المواد المستخدمة في المنتجات
|
20
|
5.3
|
16
|
27.6
|
4.4
|
59
|
50
|
22.5
|
|
المواد المستخدمة في المنتجات
|
30
|
12.3
|
20
|
24.3
|
10.5
|
80
|
74
|
25
|
صور مفصلة
الشهادات
شركتنا
شركة سوزو يونيت للتكنولوجيا الدقيقة المحدودة ((SUPT Motion) هي شركة هندسية وتصنيع مكرسة لتوفير محرك خطي و منصة محرك خطي Voice Coil Actuator ،سوف توفر شركة SUPT Motion كل من منتج توزيع قياسي وكذلك حلول OEM مخصصةالمنتج الرئيسي هو محرك خطي ودواري على أساس لفائف الصوت ومحرك خطي من نوع المغناطيس الدائم بدون فرشاة.
الشركة لديها قدرة قوية على البحث والتطوير ونظام خدمة بعد البيع.سوبت الحركة قادرة على وفقا لمتطلبات العملاء المحددة تصميم وإنتاج محرك لفائف الصوت المحرك الخطي وجميع أنواع منصة الحركة الخطيةمع سنوات عديدة من الخبرة، موظفينا الهندسة والتصنيع الدولية قادرة على توفير التكنولوجيا الأكثر تقدما وأفضل منتجات الجودة لآسيا، أمريكا الشمالية،أوروبا والعالم العديد من مجالات محركات الملفات الصوتية والمحركات الخطية العملاء والموزعين.
الشركة قادرة على توفير حل فعال من حيث التكلفة لك متطلبات إنتاج OEM الكبيرة بالنسبة لك من خلال أن يكون مقرها في مراكز التصنيع في سوجو،سنواصل التحسن في التكنولوجيا ونسعى لتحقيق الكمال في الجودة.التزامنا بمبدأ (سوبت موشن هايت) الجودة هي هدفنا، رضا العملاء هو التزامنامع قسم الجودة الصارمة لدينا ووزارة الإنتاج ضمان أن لدينا عالية الجودة ومنتجات رخيصة المحرك أكثر فعالية من حيث التكلفة لخدمة العملاء جعل لها القدرة التنافسية القوية.
الأسئلة الشائعة
1هل أنتِ مصنعة؟
RE: نعم، نحن مصنع و 100% مصنع.
2كيف يمكنني الحصول على عرض؟
رد: يرجى تقديم التفاصيل المتطلبات للمنتج، مثل المواصفات، والكمية، وتعليمات التعبئة، الخ.
3-كم من الوقت يمكنني الحصول عليها؟
عادة، العينات تحتاج 7-10 أيام عمل.
إنتاج الجماهيري يستغرق 12-18 يوم عمل.
هذا يعتمد على كميتك
4هل يمكنك أن تنتج وفقا للعينات؟
رد: نعم، يمكننا ان ننتج عن طريق عيناتك او الرسومات الفنية
5ما هي شروط الدفع الخاصة بك؟
رد: T/T 50% كإيداع، و 50% سيتم دفعها قبل الشحن. سنريك صور المنتج والحزم قبل أن تدفع الرصيد.
6ما هي شروط التسليم؟
إكس دبليو، فوب.
خدمتنا
الخدمة:
يمكن تخصيص المؤشرات التقنية والمواصفات.
B. عينة مجانية، الشحن جمع.ج. خدمة بعد البيع مرضية.
D. MOQ مرنة.
لماذا تختارنا:
A.100% من المصنعين
تجربة إنتاج غنية
(سي) آلة متقدمة
D.نظام مراقبة الجودة الصارم
|
ميناء التحميل
|
ميناء شنغهاي، الصين.
|
|
مدة التداول
|
FOB
|
|
الشحن
|
LCL أو FCL عن طريق البحر، عن طريق الجو أو عن طريق DHL،UPS.
|
|
مدة الدفع
|
ت / ت، ويسترن يونيون، التحقق الإلكتروني، ضمان التجارة وباي بال أيضا تقبل.
|
|
وقت التنفيذ
|
7-10 أيام عمل بعد الدفع و حسب متطلبات العميل
|
