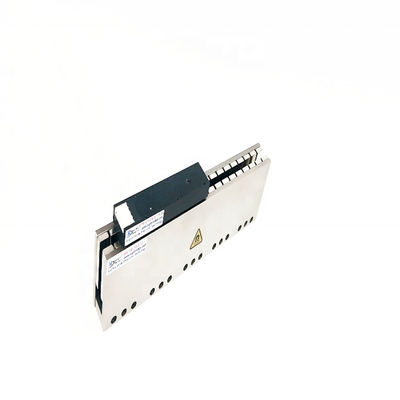

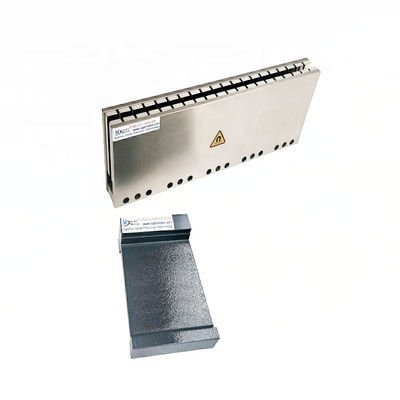

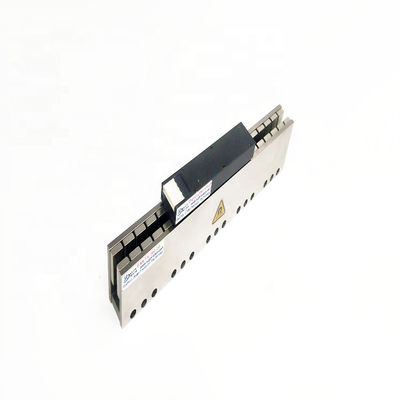

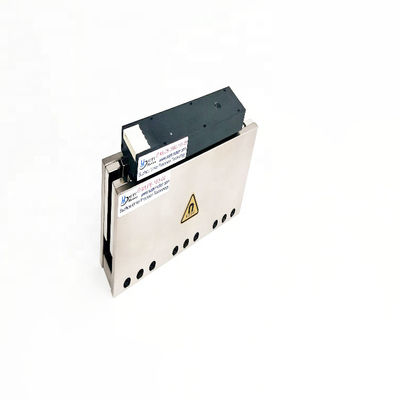

200 ملم محرك الخدمة الخطية تحويل محرك خطية المرحلة الخفيفة الوزن الصفر شريط
| مكان المنشأ | جيانغسو، الصين |
|---|---|
| اسم العلامة التجارية | SUPT |
| إصدار الشهادات | ce,ISO9001,CCC |
| رقم الموديل | MLCB-0080-135-00 |
| الحد الأدنى لكمية | ≥1 |
| الأسعار | $320.00 - $410.00/pieces |
| تفاصيل التغليف | علبة كرتون / صندوق خشبي لمحرك مغناطيسي دائم |
| وقت التسليم | 1-5 المنتجات 5-7 أيام الشحن ، العينات 3-5 أيام ، السائبة للتفاوض |
| شروط الدفع | T/T |
| القدرة على العرض | 2000 قطعة / قطعة في الشهر محرك مغناطيسي دائم |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| الضمان | 3 أشهر - 1 سنة | النوع | فرشاة المحرك |
|---|---|---|---|
| التكرار | 60 هرتز | المرحلة | ثلاث مراحل |
| ميزة الحماية | مغلق تماما | AC الجهد | 30 |
| الكفاءة | آي إي 1 | قوة الذروة (N) | 240 |
| تيار الذروة (أمبير) | 4.2 | محرك مغناطيسي دائم (مللي ثانية) | 0.3 |
| القوة المستمرة (N) | 80 | التيار المستمر (أمبير) | 1.4 |
| وزن الدوار (كلغ) | 0.82 | الميناء | محرك مغناطيسي دائم شنغهاي |
| إبراز | محرك خدمة خطي 200 ملم,200 ملم محرك خطي,محرك الخدمة الخطية تحويل محاذاة,200mm Linear Stage Motor,Linear Servo Motor Translation Alignment |
||
منتوج وصف
200 ملم خطي تحويل محاذاة المرحلة المحرك خفيفة الوزن الصفر شريط
وصف المنتج
المحرك الخطي هو جهاز يدمج المحرك الخطي والمنصة المنزلقة.إنه يجمع بين التحكم الدقيق في المحركات الخطية والحركة السلسة للمنصات المنزلقة لتحقيق وضع دقيق وتوجيه الحركة الخطيةفيما يلي وصف أكثر تفصيلا للمحرك الخطي للمنصة المنزلقة الخطية:
البناء ومبدأ العمل: يتكون المحرك الخطي للمنصة المنزلقة الخطية من محرك خطي ومنصة زلقة. عادة ما يتم وضع محرك خطي في الجزء السفلي من المنصة الزلقة ،والتي تقع على دعامةتحرك محرك خطي يولد حركة خطية على طول المحور، مما يسمح للمنصة المنزلقة أن تنزلق بسلاسة على هذا المحور.
البناء ومبدأ العمل: يتكون المحرك الخطي للمنصة المنزلقة الخطية من محرك خطي ومنصة زلقة. عادة ما يتم وضع محرك خطي في الجزء السفلي من المنصة الزلقة ،والتي تقع على دعامةتحرك محرك خطي يولد حركة خطية على طول المحور، مما يسمح للمنصة المنزلقة أن تنزلق بسلاسة على هذا المحور.
الخصائص:
1دقة عالية: المحرك الخطي للمنصة المنزلقة الخطية لديه القدرة على التحكم في الموقف بدقة عالية ، مناسبة للتطبيقات التي تتطلب تحديد الموقع الدقيق.
2حركة سلسة: توفر حركة المحرك الخطي طاقة سلسة ومستمرة ، مما يسمح للمنصة المنزلقة بالتحرك بسرعة مستقرة ، وبالتالي تقليل الاهتزاز والاصطدام.
3لا توجد مكونات ناقل السيارات: بسبب استخدام تكنولوجيا المحرك الخطي ، لا تحتاج إلى مكونات ناقل السيارات التقليدية (مثل التروس أو الأحزمة) ،وبالتالي تجنب الخسائر الميكانيكية والاهتزازات أثناء عملية النقل.
4الاستجابة السريعة: المحركات الخطية لها سمة الاستجابة السريعة ويمكن أن تستكمل أوامر الحركة في وقت قصير.مناسبة للتطبيقات التي تتطلب تحديد المواقع السريعة وحركة السرعة المتغيرة.
5التخصيص: يمكن تخصيص المحرك الخطي للمنصة المنزلقة الخطية وفقًا لمتطلبات التطبيق ، بما في ذلك طول المحور وقدرة الحمل ونظام التحكم.
ما هي المحركات الخطية?
المحركات الخطية كهربائيةمحركات الحثالتي تنتج حركة في خط مستقيم بدلا من حركة الدوران. في حركة تقليديةالمحرك الكهربائي،الدوار(الجزء الدوار) يدور داخل الستاتور(الجزء الساكن) ، في المحرك الخطي، يتم فك الستاتور وتوضع مسطحة و "الدوار" يتحرك من خلاله في خط مستقيم.فائق التوصيلالمغناطيسات التي يتم تبريدها إلى درجات حرارة منخفضة لتقليل استهلاك الطاقة.
الصورة: أعلى: محرك طبيعي: يدور الدوار داخل الستاتور ويتم تثبيت المحرك بأكمله في مكانه. أسفل:المحرك الخطي يشبه المحرك الكهربائي العادي الذي تم تفكيكه ووضع في خط مستقيمالآن الدوار يتحرك عبر الستاتور كما انه يدور.
كيف تعمل المحركات الخطية?
في العاصمة التقليديةالمحرك الكهربائي، يدور النواة المركزية من المواد المغناطيسية الملفوفة بإحكام (المعروفة باسم الدوار) بسرعة عالية بين القطبين الثابتين للمغناطيس (المعروف باسم الستاتور) عند تطبيق تيار كهربائي. في ACمحرك الحث، تستخدم المغناطيسات الكهربائية الموجودة حول حافة المحرك لتوليد حقل مغناطيسي دوار في الفضاء المركزي بينها. وهذا "يؤدي" (ينتج) التيارات الكهربائية في الدوار ،يجعله يدور. فيسيارة كهربائية، ومحركات DC أو AC مثل هذه تستخدم لدفعالمعداتوعجلاتوتحويل حركة الدوران إلى حركة في خط مستقيم.
| السلسلة B--MLCB ((الديناميكي) MLFB ((الستاتور) | ||||
| النموذج/Par | MLCB-0040-075-00 | MLCB-0080-135-00 | MLCB-0145-255-00 | |
| القوة القصوى ((Fp) | ن | 120 | 240 | 435 |
| ذروة التيار ((lp) | آمبرات | 4.9 | 4.8 | 4.45 |
| قوة مستمرة ((Fc) | ن | 40 | 80 | 145 |
| التيار المستمر ((lc) | آمبرات | 1.65 | 1.6 | 1.48 |
| ثوابت المحرك ((تحويل المحرك DC/3p)) ((Ka)) | ن.و. | 8.4 | 12.1 | 16.3 |
| الدفع الثابت ((L-L)) ((Kf)) | N/Amps | 24.6 | 49.5 | 97.5 |
| ثابت المجال الكهرومغناطيسي الخلفي ((L-L)) ((Kb)) | V/m/sec | 14.2 | 28.6 | 56.3 |
| الثابت الكهربائي ((Te) | ms | 0.3 | 0.3 | 0.3 |
| المقاومة ((L-L)) ((R)) | @ 25°CΩ | 5.6 | 11.2 | 23.4 |
| الحركه ((L-L)) ((l)) | اه | 1.8 | 3.78 | 7.5 |
| معامل نقل الحرارة ((Rth) | °C/W | *3.2 | *1.86 | **095 |
| الحرارة القصوى للفول ((Tmax) | °C | 120 | 120 | 120 |
| قطب المغناطيس ((2T) | ملم | 30 | 30 | 30 |
| وزن المحرك | كيلوغرام | 0.28 | 0.49 | 0.97 |
مجال التطبيق:
1تصنيع أشباه الموصلات: تستخدم للتحديد الدقيق للمواقع والتحكم في الحركة في إنتاج أشباه الموصلات ، مثل معالجة الشرائح وتعبئة الرقائق.
2النظم البصرية والمجهرية: تستخدم في المعدات البصرية لتحديد مكان العدسات وصناديق العينات وأجهزة الكشف لالتصوير عالي الدقة.
3البحوث الطبية الحيوية: تستخدم لوضع العينة وحركة في التجارب الطبية الحيوية، مثل ثقافة الخلايا والحقن الدقيق.
4. التصنيع الدقيق: يستخدم في معدات التصنيع عالية الدقة مثل القطع بالليزر والحفر والصناعة الدقيقة.
5الأتمتة والروبوتات: تستخدم في معالجة المواد وتجميع قطع العمل في خطوط الإنتاج الآلية وأنظمة الروبوتات.
باختصار، المحرك الخطي للمنصة المنزلقة الخطي يجمع بين مزايا التحكم في المحركات الخطية والحركة السلسة للمنصات المنزلقة،مما يجعلها مناسبة لتطبيقات التحكم في الحركة الخطية عالية الدقة في مجالات متعددة.
1تصنيع أشباه الموصلات: تستخدم للتحديد الدقيق للمواقع والتحكم في الحركة في إنتاج أشباه الموصلات ، مثل معالجة الشرائح وتعبئة الرقائق.
2النظم البصرية والمجهرية: تستخدم في المعدات البصرية لتحديد مكان العدسات وصناديق العينات وأجهزة الكشف لالتصوير عالي الدقة.
3البحوث الطبية الحيوية: تستخدم لوضع العينة وحركة في التجارب الطبية الحيوية، مثل ثقافة الخلايا والحقن الدقيق.
4. التصنيع الدقيق: يستخدم في معدات التصنيع عالية الدقة مثل القطع بالليزر والحفر والصناعة الدقيقة.
5الأتمتة والروبوتات: تستخدم في معالجة المواد وتجميع قطع العمل في خطوط الإنتاج الآلية وأنظمة الروبوتات.
باختصار، المحرك الخطي للمنصة المنزلقة الخطي يجمع بين مزايا التحكم في المحركات الخطية والحركة السلسة للمنصات المنزلقة،مما يجعلها مناسبة لتطبيقات التحكم في الحركة الخطية عالية الدقة في مجالات متعددة.
