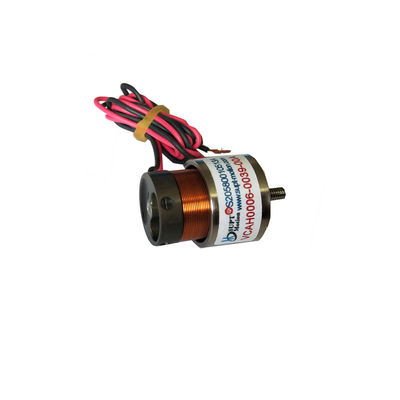

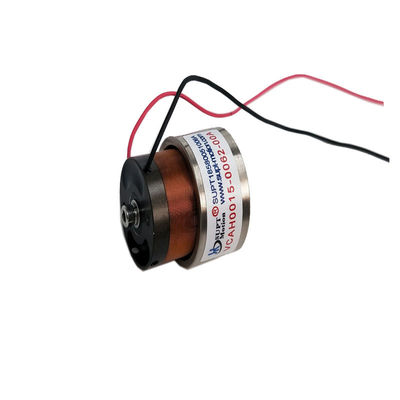

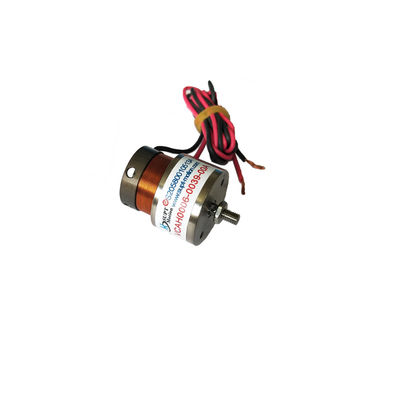

محرك لفائف الصوت الخطي 12 درجة عالية التكرار محرك لفائف الصوت المجهري
| مكان المنشأ | جيانغسو، الصين |
|---|---|
| اسم العلامة التجارية | SUPT MOTION |
| إصدار الشهادات | ISO9001 |
| رقم الموديل | سلسلة VCAH |
| الحد الأدنى لكمية | 1PCS |
| الأسعار | $108-$125 |
| تفاصيل التغليف | تغليف حسب الطلب إلخ. |
| وقت التسليم | 1-5 قطع ، 5 أيام. > 30 قطعة ، للتفاوض |
| شروط الدفع | T/T |
| القدرة على العرض | يتم التفاوض |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| Speed Range | High Speed | Linearity | High |
|---|---|---|---|
| Load Capacity | High | Positioning Accuracy | High |
| Power Consumption | Low | Voltage Range | 42.7 |
| Noise Level | Low | Repeatability | High |
| Product Model | VCAH0253-0120-00A | ||
| إبراز | محرك لفائف الصوت الخطي 12 درجة,جهاز تشغيل ميكرو صوتية 12 ضربة,محرك لفول الصوت الميكرو ذو التكرار العالي,Micro Voice Coil Actuator 12 Stroke,High Repeatability Micro Voice Coil Actuator |
||
منتوج وصف
متكررة عالية 12 سكتة محرك خطي للصوت الملفوف دقة عالية
وصف المنتج:
محرك لفائف الصوت الخطي، المعروف أيضا باسم نظام لفائف الصوت الخطي أو جهاز لفائف الصوت الخطي،هو جهاز كهروميكانيكي مصمم لتحقيق حركة عالية السرعة في مجموعة واسعة من الجهد والتيارالرقم النموذجي لهذا المنتج هو VCAH0253-0120-00A، ويمكن أن تعمل في نطاق الجهد من 42.7 فولت ونطاق التيار من 4.2 A. تم تصميم هذا الجهاز لتوفير دقيقة،وتحرك موثوق به بسرعة عالية مع الحد الأدنى من التكلفة ومتطلبات المساحةيستخدم على نطاق واسع في الأتمتة الصناعية، الروبوتات، الأجهزة الطبية، ومجالات أخرى. تم بناء هذا الجهاز مع التكنولوجيا المتقدمة وأحدث الميزات التي توفر أداء متفوق،الموثوقية، ودقة. إنه الخيار المثالي للتطبيقات التي تتطلب سرعة عالية ودقة.
مبني في عمود حركة ومحامل خطي دقيق. يتم تصنيع العمود المتحرك من مواد خفيفة، عالية الصلابة ومقاومة للارتداء، عالية الجودة.اختبار الدقة والاكتشافحقل التحكم في تدفق الصمام
الخصائص:
- اسم المنتج: محرك خطي للصوت
- قوة الخروج: عالية
- نطاق الجهد: 427
- دقة عالية
- دقة تحديد المواقع: عالية
- نوع المنتج: محرك خطي للصوت
المعلمات التقنية:
| المعلم | القيمة |
|---|---|
| نوع المنتج | محرك لفائف الصوت الخطية |
| رقم الطراز | VCAH0253-0120-00A |
| نطاق الجهد | 42.7 |
| استهلاك الطاقة | منخفضة |
| قدرة الحمل | عالية |
| طول السباق | 12 |
| نطاق السرعة | السرعة العالية |
| القرار | عالية |
| خطية | عالية |
| التكرار | عالية |
| نموذج المنتج | قوة الذروة (ن) |
قوة مستمرة عند 25 درجة مئوية ((ش) |
السكتة الدماغية الكلية (ملم) |
الجهد القصوى (V) |
ثابت المجال الكهرومغناطيسي الخلفي (V/m/s) |
قطر الستاتور (ملم) | الطول (ملم) |
خيط نهاية العمود (ملم) |
| VCAH0253-0120-00A | 253 | 46.5 | 12 | 42.7 | 16 | 53.95 | 109 | M5 ((داخلية) |
| VCAH0011-0070-00A | 11 | 3.6 | 7 | 26.2 | 4.9 | 31.5 | 38.9 | M3 ((خارجية) |
| VCAH0013-0070-00A | 13 | 4.2 | 7 | 26.6 | 5.7 | 29 | 40.5 | M3 ((خارجية) |
| VCAH0030-0100-00A | 30 | 7.2 | 10 | 24.9 | 5.2 | 37 | 47 | M3 ((خارجية) |
| VCAH0040-0075-00A | 40 | 12.3 | 7.5 | 16.8 | 6.9 | 36 | 50 | ¥3 |
| VCAH0040-0240-00A | 40 | 6 | 24 | 44.5 | 8 | 41 | 83 | M3 ((داخلية) |
| VCAH0065-0140-00A | 65 | 24.6 | 14 | 27.6 | 16 | 44 | 75 | M3 ((داخلية) |
| VCAH0230-0110-00A | 230 | 100 | 11 | 34.2 | 37 | 71 | 117 | ¥10 |
| نموذج المنتج | قوة الذروة (ن) |
قوة مستمرة عند 25 درجة مئوية ((ش) |
السكتة الدماغية الكلية (ملم) |
الجهد القصوى (V) |
ثابت المجال الكهرومغناطيسي الخلفي (V/m/s) |
وزن الملف (ز) |
قطر الستاتور | خيط نهاية العمود (ملم) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2 ((خارجية) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5 ((خارجية) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3 ((خارجية) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3 ((خارجية) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | العمود 48 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3 ((خارجية) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3 ((داخلية) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3 ((داخلية) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3 ((خارجية) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3 ((داخلية) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3 ((داخلية) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3 ((داخلية) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3 ((داخلية) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3 ((خارجية) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3 ((داخلية) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3 ((داخلية) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3 ((داخلية) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | عجلة 10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3 ((داخلية) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3 ((داخلية) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | عجلة 8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | عجلة 10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | عجلة 8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | عجلة 10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | عجلة 10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | عجلة 10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | عجلة 10 |
التطبيقات:
تم تصميم SUPT MOTION®'s VCAH Series Linear Voice Coil Device (LVCM) للتطبيقات التي تتطلب قدرة عالية على الحمل ومدى سرعة عالية.محرك LVCM لديه طول ضربة 12 ويعمل عند مستوى ضوضاء منخفض مع استهلاك طاقة منخفض، مما يجعلها خيارًا مثاليًا لتطبيقات الدقة العالية. يتم تصنيعها في جيانغسو ، الصين ، وهي حل موثوق بكفاءة وفعالية من حيث التكلفة للعديد من تطبيقات الحركة الخطية.
محرك LVCM مناسب لمجموعة واسعة من التطبيقات ، بما في ذلك: المعدات الطبية ، أنظمة المحركات ، الأتمتة الصناعية ، الروبوتات ، السيارات ، الفضاء الجوي ، وغيرها الكثير.إنه مصمم للدقة، والدقة، والموثوقية، وقادرة على تلبية المتطلبات الصارمة لهذه الصناعات.وتتيح انخفاض استهلاك الطاقة تشغيل صديقة للبيئة.
يوفر محرك لفائف الصوت الخطي من سلسلة VCAH حلًا ممتازًا للتطبيقات التي تتطلب الدقة والكفاءة والموثوقية. مع استهلاك الطاقة المنخفضة وقدرة الحمل العالية ،ومدى السرعة العالية، هو الاختيار المثالي للعديد من تطبيقات الحركة الخطية.
