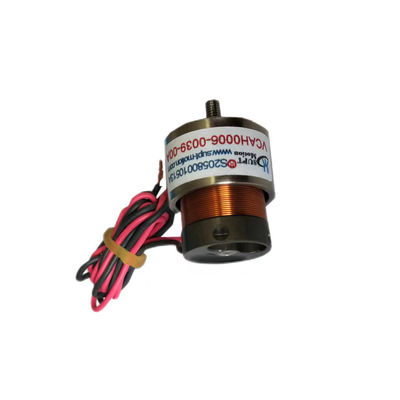

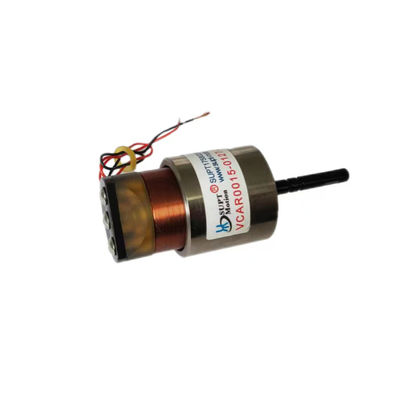

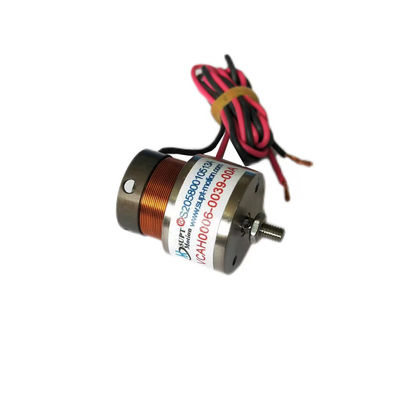

42محرك لفائف صوتية خطية 7 فولت VCAH سلسلة الوزن الخفيف مفاعل لفائف خطي
تفاصيل المنتج
| النطاق الحالي | 4.2أ | القوة المقدرة | 2500N |
|---|---|---|---|
| نوع المنتج | محرك لفائف الصوت الخطي مع رمح | الخطية | عالي |
| قوة الإخراج | عالي | سعة التحميل | عالي |
| نطاق الجهد | 42.7 فولت | دقة تحديد المواقع | عالي |
| نموذج المنتج | VCAH0253-0120-00A | ||
| إبراز | 28 فولت محرك خطي لفائف صوتي,محرك لفائف خطية من سلسلة VCAH,محرك لفائف خطية خفيفة الوزن |
||
منتوج وصف
28 فولت محرك لفائف صوتي خطي سلسلة VCAH سعة حمولة عالية
وصف المنتج:
النظام الخطي للفوهات الصوتية هو محرك خطي عالي الكفاءة والفعالية من حيث التكلفة يوفر إعادة الموقف الدقيق والضوضاء المنخفضة. مع طول السكتة الدماغية من 12 مم ومدى التيار 4.2 A،تم تصميم هذا المنتج خطي للفول الصوتي لاستهلاك طاقة منخفضة ومع ذلك توفير تكرار عاليةكما أنه يوفر تحكمًا ممتازًا في السرعة الخطيّة والتسارع.
نظام الملفات الصوتية الخطية مثالية للتطبيقات التي تتطلب تحديد المواقع الدقيقة والإعادة مع الحفاظ على مستويات ضوضاء منخفضة.كما أنها مناسبة للتطبيقات التي تتطلب استهلاك طاقة منخفضة والسرعة الخطية العالية والتحكم في التسارعمنتجات الملفات الصوتية الخطية هي حلول موثوقة واقتصادية لمجموعة واسعة من التطبيقات.
محركات الملفات الصوتية الخطية لديها محور حركي مدمج ومحامل خطية دقة. يتم تصنيع المحور الحركي من مواد عالية الجودة خفيفة الوزن وصلبة للغاية ومقاومة للارتداء.
تستخدم على نطاق واسع في أشباه الموصلات، واختبار الدقة والتفتيش، ومراقبة تدفق الصمامات والتطبيقات الأخرى.
الخصائص:
- نظام لفائف الصوت الخطيةمحرك خطي للصوت
- الطاقة المسجلة: 2500N
- طول السباق: 12ملم
- القرارعالية
- إنتاج القوةعالية
- نوع المنتج: محرك خطي صوتي مع عمود
المعلمات التقنية:
| المعلمات | القيمة |
|---|---|
| نطاق الجهد | 42.7 فولت |
| استهلاك الطاقة | منخفضة |
| خطية | عالية |
| الطاقة المسجلة | 2500N |
| نوع المنتج | محرك خطي للفوهة الصوتية مع العمود |
| مستوى الضوضاء | منخفضة |
| السرعة المسجلة | 100 هرتز ((RPM) |
| طول السباق | 12ملم |
| رقم الطراز | سلسلة VCAH |
| التكرار | عالية |
| نموذج المنتج | قوة الذروة (ن) |
قوة مستمرة عند 25 درجة مئوية ((ش) |
السكتة الدماغية الكلية (ملم) |
الجهد القصوى (V) |
ثابت المجال الكهرومغناطيسي الخلفي (V/m/s) |
قطر الستاتور (ملم) | الطول (ملم) |
خيط نهاية العمود (ملم) |
| VCAH0253-0120-00A | 253 | 46.5 | 12 | 42.7 | 16 | 53.95 | 109 | M5 ((داخلية) |
| VCAH0011-0070-00A | 11 | 3.6 | 7 | 26.2 | 4.9 | 31.5 | 38.9 | M3 ((خارجية) |
| VCAH0013-0070-00A | 13 | 4.2 | 7 | 26.6 | 5.7 | 29 | 40.5 | M3 ((خارجية) |
| VCAH0030-0100-00A | 30 | 7.2 | 10 | 24.9 | 5.2 | 37 | 47 | M3 ((خارجية) |
| VCAH0040-0075-00A | 40 | 12.3 | 7.5 | 16.8 | 6.9 | 36 | 50 | ¥3 |
| VCAH0040-0240-00A | 40 | 6 | 24 | 44.5 | 8 | 41 | 83 | M3 ((داخلية) |
| VCAH0065-0140-00A | 65 | 24.6 | 14 | 27.6 | 16 | 44 | 75 | M3 ((داخلية) |
| VCAH0230-0110-00A | 230 | 100 | 11 | 34.2 | 37 | 71 | 117 | ¥10 |
| نموذج المنتج | قوة الذروة (ن) |
قوة مستمرة عند 25 درجة مئوية ((ش) |
السكتة الدماغية الكلية (ملم) |
الجهد القصوى (V) |
ثابت المجال الكهرومغناطيسي الخلفي (V/m/s) |
وزن الملف (ز) |
قطر الستاتور | خيط نهاية العمود (ملم) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2 ((خارجية) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5 ((خارجية) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3 ((خارجية) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3 ((خارجية) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | العمود 48 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3 ((خارجية) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3 ((داخلية) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3 ((داخلية) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3 ((خارجية) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3 ((داخلية) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3 ((داخلية) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3 ((داخلية) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3 ((داخلية) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3 ((خارجية) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3 ((داخلية) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3 ((داخلية) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3 ((داخلية) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | عجلة 10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3 ((داخلية) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3 ((داخلية) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | عجلة 8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | عجلة 10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | عجلة 8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | عجلة 10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | عجلة 10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | عجلة 10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | عجلة 10 |
التطبيقات:
التطبيق الرئيسي لمحرك لفائف الصوت:
1صناعة أشباه الموصلات: الأسلاك، القطع، الحفر، أنظمة النقل، اللحام، الروبوتات.
2- تشغيل الصمامات في الميدان: أنواع صمامات القياس، أنظمة اختبار الضغط، كيمياء الصمامات الهوائية
نظام الحقن
3صناعة الآلات الصغيرة: أنظمة التغذية، الحفر المجهري، الطباشير الدقيقة.
4نظام الاهتزاز: طاولة الهزاز، منصة الاهتزاز.
5المجال الطبي: نظام حقن صغير، معدات التنفس، معدات الاختبار.
6تكنولوجيا الطيران: نظام التحكم في الطيران، نظام ردود الفعل للطيار.
7مجال الاستخدام التجاري: جهاز الكمبيوتر مضخة التبريد نظام تركيز الكاميرا المصغرة التلقائي.
8صناعة الأتمتة: معدات الليزر، الموزع، معدات الاختبار، آلات النسيج.
