محرك لفائف الصوت الخطية عالية الدقة الضوضاء المنخفضة VCAH سلسلة محرك لفائف الصوت
| مكان المنشأ | جيانغسو، الصين |
|---|---|
| اسم العلامة التجارية | SUPT MOTION |
| إصدار الشهادات | ISO9001 |
| رقم الموديل | سلسلة VCAH |
| الحد الأدنى لكمية | ≥5 |
| الأسعار | $119 |
| تفاصيل التغليف | تغليف الكرتون الخ |
| وقت التسليم | التسليم العام 5-7 أيام ، سريع 3-5 أيام ، السائبة للتفاوض |
| شروط الدفع | T/T |
| القدرة على العرض | مقابلة |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| قوة الإخراج | عالية | الطاقة الاسمية | 2500N |
|---|---|---|---|
| النطاق الحالي | 4.2أ | السرعة المسجلة | 100 هرتز (دورة في الدقيقة) |
| استهلاك الطاقة | منخفضة | مجال الجهد الكهربائي | 28 فولت |
| طول السكتة الدماغية | 12ملم | ||
| إبراز | محرك لفائف الصوت الخطية عالية الأداء,محرك الكوب الصوتي الخطي سلسلة Vcab,سلسلة Vcab Voice Coil التشغيل اللامسي,Linear Voice Coil Motor Vcab Series,Vcab Series Voice Coil Haptic Actuator |
||
منتوج وصف
مبني في عمود الحركة مستوى الضوضاء المنخفضة VCAB سلسلة محرك لفائف الصوت الخطي
وصف المنتج:
أجهزة لفائف الصوت الخطي (LVCs) هي نوع من أجهزة التشغيل الخطي المحرك مع مجموعة من التطبيقات. تستخدم LVCs في مجموعة متنوعة من الصناعات ، بما في ذلك الطيران والفضاء والسيارات والطب.نظام لفائف الصوت الخطي (LVCS) هو حل موثوق وفعال من حيث التكلفة للتطبيقات التي تتطلب تحديد المواقع بدقة فائقةتم تصميم LVCS للعمل في نطاق طاقة واسع من 28 فولت مع استهلاك طاقة منخفض ، مما يوفر دقة تحديد المواقع الممتازة ويمكن تكرارها.وبالإضافة إلى، يحتوي LVCS على مستوى ضجيج منخفض ، مما يجعله مثاليًا للتطبيقات التي تحتاج إلى تقليل الضوضاء إلى أدنى حد.
تشكل سلسلة VCAH من المحركات الأسطوانية ما يقرب من 80٪ من السوق ، ويمكنها أن تنتج قوة عالية مع معدلات تسارع عالية.طول سكتة الدماغ أقل من 50 ملم. أجهزة التشغيل من سلسلة VCAH تتضمن التطبيقات أجهزة تشغيل الصمام."Z Axis pick and place، مضخات صغيرة دقيقة لقياس النزوح الإيجابي وكلاً من الاهتزازات وأنظمة تخفيف الاهتزاز النشطة. الأسواق تشمل أشباه الموصلات الطبية والطيران والسيارات.
الخصائص:
- اسم المنتج: محرك خطي للصوت
- نوع المنتج: محرك خطي مع عمود
- إمكانية تكرار عالية
- دقة عالية
- نطاق الجهد: 28 فولت
- طول السباق: 12 ملم
المعلمات التقنية:
| المعلم | القيمة |
|---|---|
| نظام لفائف الصوت الخطية | سلسلة VCAH |
| التكرار | عالية |
| إنتاج القوة | عالية |
| مستوى الضوضاء | منخفضة |
| استهلاك الطاقة | منخفضة |
| الطاقة المسجلة | 2500N |
| طول السباق | 12ملم |
| السرعة المسجلة | 100 هرتز ((RPM) |
| النطاق الحالي | 4.2أ |
| قدرة الحمل | عالية |
سلسلة VCAH:
| نموذج المنتج | قوة الذروة (ن) |
قوة مستمرة عند 25 درجة مئوية ((ش) |
السكتة الدماغية الكلية (ملم) |
الجهد القصوى (V) |
ثابت المجال الكهرومغناطيسي الخلفي (V/m/s) |
قطر الستاتور (ملم) | الطول (ملم) |
خيط نهاية العمود (ملم) |
| VCAH0253-0120-00A | 253 | 46.5 | 12 | 42.7 | 16 | 53.95 | 109 | M5 ((داخلية) |
| VCAH0011-0070-00A | 11 | 3.6 | 7 | 26.2 | 4.9 | 31.5 | 38.9 | M3 ((خارجية) |
| VCAH0013-0070-00A | 13 | 4.2 | 7 | 26.6 | 5.7 | 29 | 40.5 | M3 ((خارجية) |
| VCAH0030-0100-00A | 30 | 7.2 | 10 | 24.9 | 5.2 | 37 | 47 | M3 ((خارجية) |
| VCAH0040-0075-00A | 40 | 12.3 | 7.5 | 16.8 | 6.9 | 36 | 50 | ¥3 |
| VCAH0040-0240-00A | 40 | 6 | 24 | 44.5 | 8 | 41 | 83 | M3 ((داخلية) |
| VCAH0065-0140-00A | 65 | 24.6 | 14 | 27.6 | 16 | 44 | 75 | M3 ((داخلية) |
| VCAH0230-0110-00A | 230 | 100 | 11 | 34.2 | 37 | 71 | 117 | ¥10 |
سلسلة VCAB:
| نموذج المنتج | قوة الذروة (ن) |
قوة مستمرة عند 25 درجة مئوية ((ش) |
السكتة الدماغية الكلية (ملم) |
الجهد القصوى (V) |
ثابت المجال الكهرومغناطيسي الخلفي (V/m/s) |
وزن الملف (ز) |
قطر الستاتور | خيط نهاية العمود (ملم) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2 ((خارجية) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5 ((خارجية) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3 ((خارجية) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3 ((خارجية) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | العمود 48 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3 ((خارجية) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3 ((داخلية) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3 ((داخلية) |

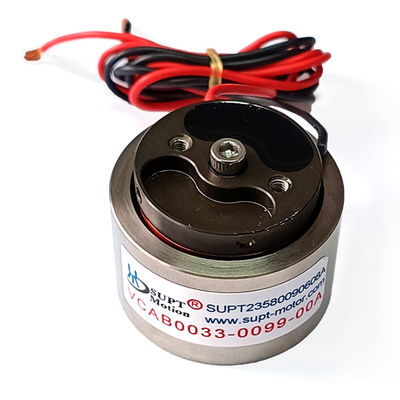

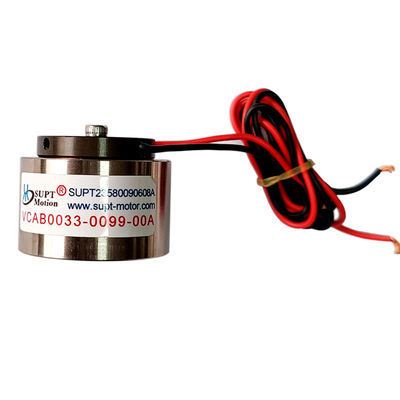

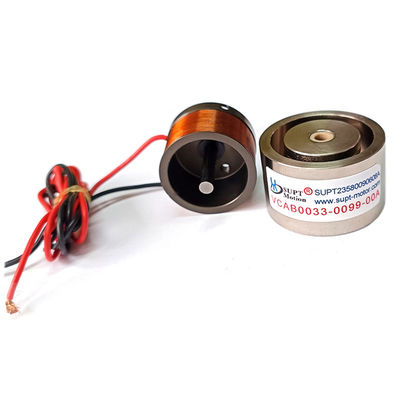

| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3 ((خارجية) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3 ((داخلية) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3 ((داخلية) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3 ((داخلية) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3 ((داخلية) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3 ((خارجية) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3 ((داخلية) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3 ((داخلية) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3 ((داخلية) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | عجلة 10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3 ((داخلية) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3 ((داخلية) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | عجلة 8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | عجلة 10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | عجلة 8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | عجلة 10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | عجلة 10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | عجلة 10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | عجلة 10 |
التطبيقات:
نظام لفائف الصوت الخطي من سلسلة VCAH
نظام كابل الصوت الخطي من سلسلة SUPT MOTION VCAH هو منتج كابل صوت خطي ، يتم تصنيعه من قبل SUPT MOTION من جيانغسو ، الصين. وهو معتمد بمعيار ISO9001 ،و الحد الأدنى لكمية الطلب هو ≥5يتم تسعيره بمبلغ 119 دولارًا للوحدة الواحدة ، ويأتي في عبوة كرتونية. يقدر وقت التسليم بأنه عام 5-7 أيام تسليم ، سريع 3-5 أيام ، يتم التفاوض على السلعة الكبيرة ، وشروط الدفع هي T / T.طول السكتة الدماغية لهذا المنتج هو 12mm، ويتميز بدقة خطية عالية وتحديد الموقع، مع نطاق التيار الحالي من 4.2A وذات دقة عالية.
يستخدم على نطاق واسع في أشباه الموصلات، اختبار الدقة والكشف، وسلسلة التحكم في تدفق الصمام.
