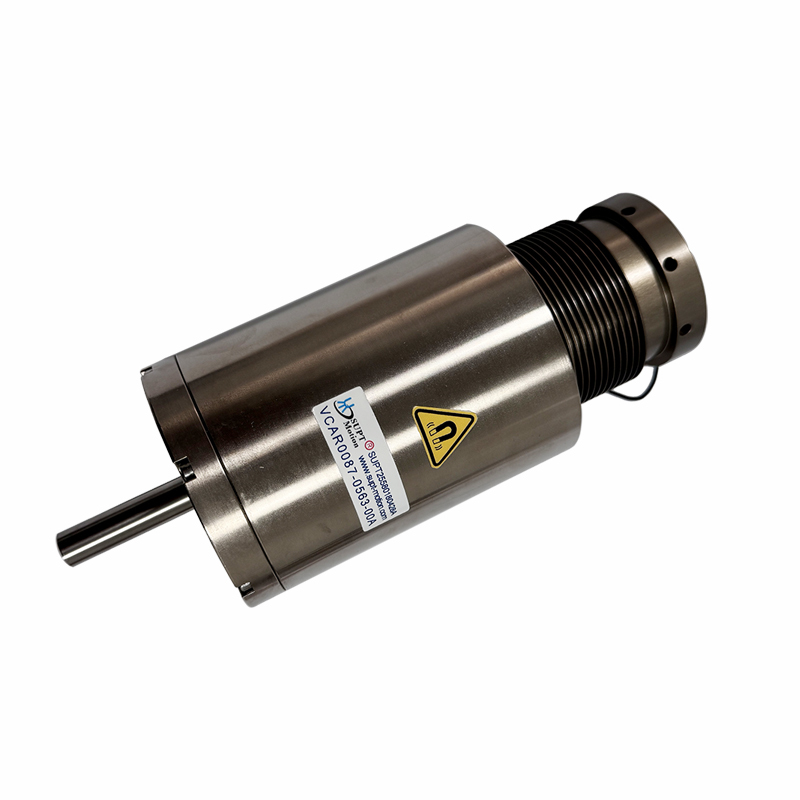

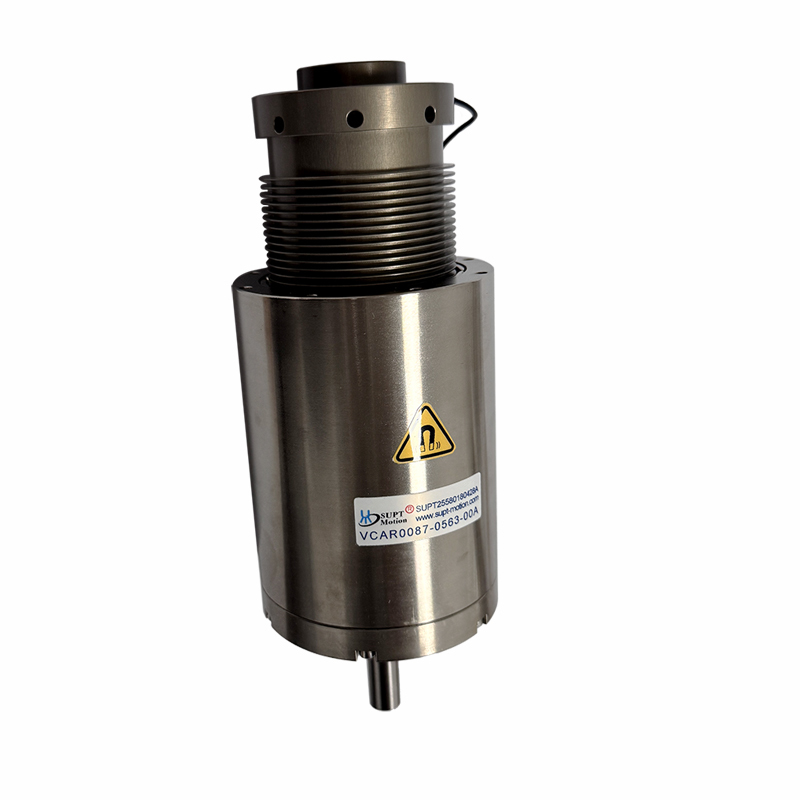

محرك ملف صوتي خطي عالي التردد لتصنيع الإلكترونيات 3C
تفاصيل المنتج
| ضمان | 3 أشهر - 1 سنة | نموذج المنتج | VCAB0087-0563-00A |
|---|---|---|---|
| الوزن (ز) | 177 | قوة الذروة (ن) | 87 |
| إجمالي الشوط (مم) | 56.3 | أقصى جهد (فولت) | 63.4 |
| طلب | المنتج التلقائي | دقة تحديد المواقع | عالي |
| نوع المنتج | محرك ملف صوتي خطي | تخفيف | فرشاة |
| القوة المستمرة(نيوتن) | 17.5 ن | ||
| إبراز | محرك ملف صوتي خطي عالي التردد,3C electronics voice coil motor,linear voice coil motor with warranty |
||
منتوج وصف
وصف المنتج:

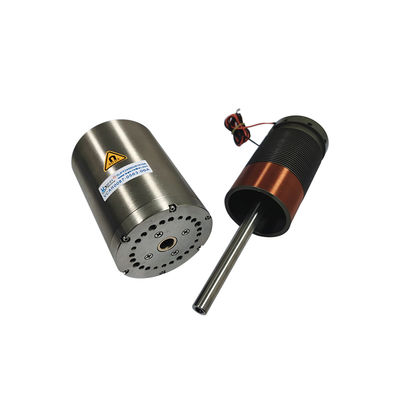

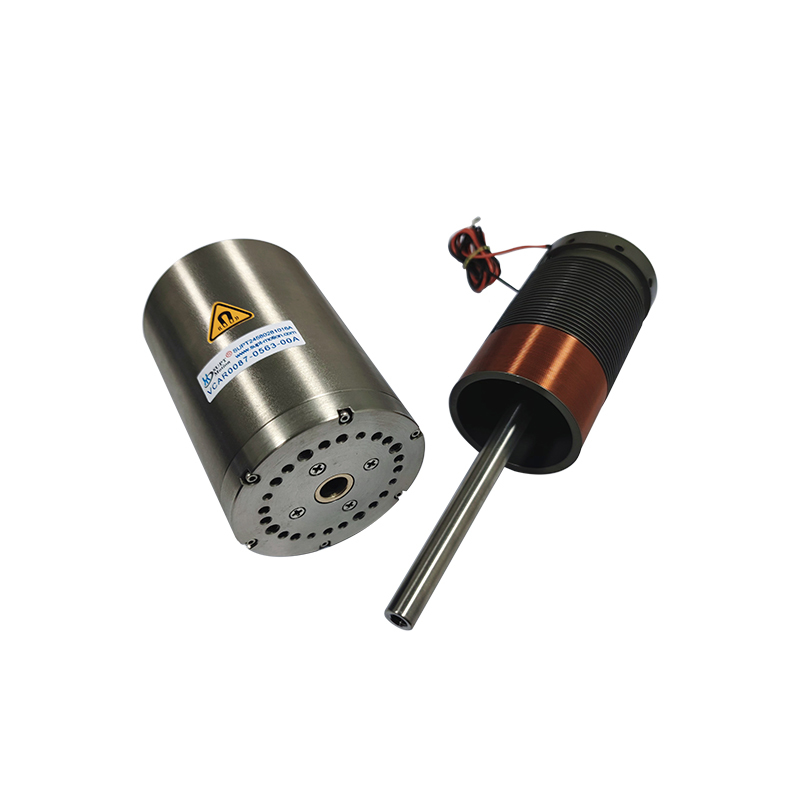

يتكون محرك الملف الصوتي الخطي المثبت على العمود من SUPT من مجموعة مغناطيس دائم، وملف متحرك، وآلية توجيه. يشتمل محرك الملف الصوتي الخطي هذا على عمود حركة مدمج ومحامل خطية دقيقة، طراز VCAB0087-0563-00A. يتميز بأقطار محامل وأعمدة مضغوطة مع طول ممتد، ويعمل كمحرك بفرشاة. تشمل مزاياه في الأداء سرعة استجابة عالية، وتحديد المواقع عالي الدقة، والتحكم الدقيق في القوة، والتصميم خفيف الوزن، والقصور الذاتي المنخفض. تجد محركات الملف الصوتي الخطية تطبيقات واسعة النطاق، وتستخدم بشكل شائع في تصنيع واختبار الإلكترونيات ثلاثية الأبعاد. في تصنيع الإلكترونيات ثلاثية الأبعاد، تمكن محركات الملف الصوتي الخطية من SUPT من حركة “خطية + دورانية” دقيقة أثناء عمليات مثل تغليف الرقائق، وتجميع وحدة الكاميرا، وتكامل المكونات. يسمح أدائها العالي بالتلامس اللطيف مع المكونات الحساسة باستخدام الحد الأدنى من القوة، مما يضمن الحماية من التلف.
الميزات:
النوع: محرك ملف صوتي خطي، محرك ملف صوتي خطي مثبت على العمود، مشغل حركة خطية من سلسلة VCAB.
السرعة: سرعة عالية
طراز المنتج: VCAB0087-0563-00A
الميزات الرئيسية لمحركات الملف الصوتي الخطية: محرك مباشر، مما يلغي أخطاء الارتداد والاحتكاك الناتجة عن التروس والبراغي وآليات النقل الأخرى.
سرعة استجابة عالية: وقت استجابة يصل إلى ميلي ثانية أو أقل من ميلي ثانية، مناسب لأنظمة المسح الضوئي عالية السرعة وأنظمة التحكم في الوقت الفعلي.
تحكم عالي الدقة: يمكن تحقيق دقة تحديد المواقع على مستوى النانومتر في الأنظمة ذات الحلقة المغلقة، ومناسبة لمهام الفحص فائقة الدقة.
معلمات المنتج:
| طراز المنتج | أقصى قوة (N) |
القوة المستمرة عند 25 درجة مئوية (N) |
إجمالي الشوط (مم) |
الحد الأقصى للجهد (V) |
ثابت EMF الخلفي (V/m/s) |
وزن الملف (جم) |
قطر الجزء الثابت | سن نهاية العمود (مم) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2(خارجي) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5(خارجي) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3(خارجي) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3(خارجي) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | عمود ∮4.8 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3(خارجي) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3(داخلي) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3(داخلي) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3(خارجي) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3(داخلي) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3(داخلي) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3(داخلي) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3(داخلي) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3(خارجي) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3(داخلي) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3(داخلي) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3(داخلي) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | عمود ∮10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3(داخلي) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3(داخلي) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | عمود ∮8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | عمود ∮10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | عمود ∮8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | عمود ∮10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | عمود ∮10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | عمود ∮10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | عمود ∮10 |
التطبيقات:
محركات الملف الصوتي الخطية المثبتة على العمود من SUPT MOTION في تطبيقات محددة لتصنيع الإلكترونيات ثلاثية الأبعاد: تجميع تصفيح وحدة الكاميرا، واختبار حساسية شاشة اللمس ومتانة المفاتيح، والتعامل مع المكونات، وتجميع لوحة PCB.
1. تتميز محركات الملف الصوتي الخطية المثبتة على العمود بعمر افتراضي طويل للغاية، وأداء مستقر، وخصائص عالية التردد، وعالية السرعة، وعالية الاستجابة. عند إقرانها مع أدوات طرفية محددة، يمكنها محاكاة ضغط الإصبع الأصيل. مناسبة لاختبار وظائف شاشة اللمس مثل النقر والتمرير والضغط لفترة طويلة على الشاشات السعوية/المقاومة في الهواتف الذكية والأجهزة اللوحية والساعات، بالإضافة إلى إجراء اختبارات متانة الضغط المتكررة للأزرار المادية مثل لوحات المفاتيح وأزرار الطاقة في الهاتف. من خلال تحليل قوة التغذية الراجعة والإزاحة، فإنها تساعد في إنشاء نماذج مراقبة الجودة للبيانات الضخمة.
2. في تجميع PCB، تمكن محركات الملف الصوتي الخطية ذات الأعمدة من التحميل والتفريغ السريع. أثناء إدخال DIP، فإنها تسهل وضع المكونات ذات الأشكال غير المنتظمة والحجم الكبير. من خلال ضبط اتجاه المكون قبل الإدخال للمحاذاة مع ثقوب PCB، فإنها تضمن وضعًا دقيقًا، مما يمنع سوء المحاذاة أو إدخال الثقوب بشكل غير صحيح. تمنع قوة الإدخال التي يتم التحكم فيها بشكل فعال انحناء الدبابيس أو تلف PCB.
