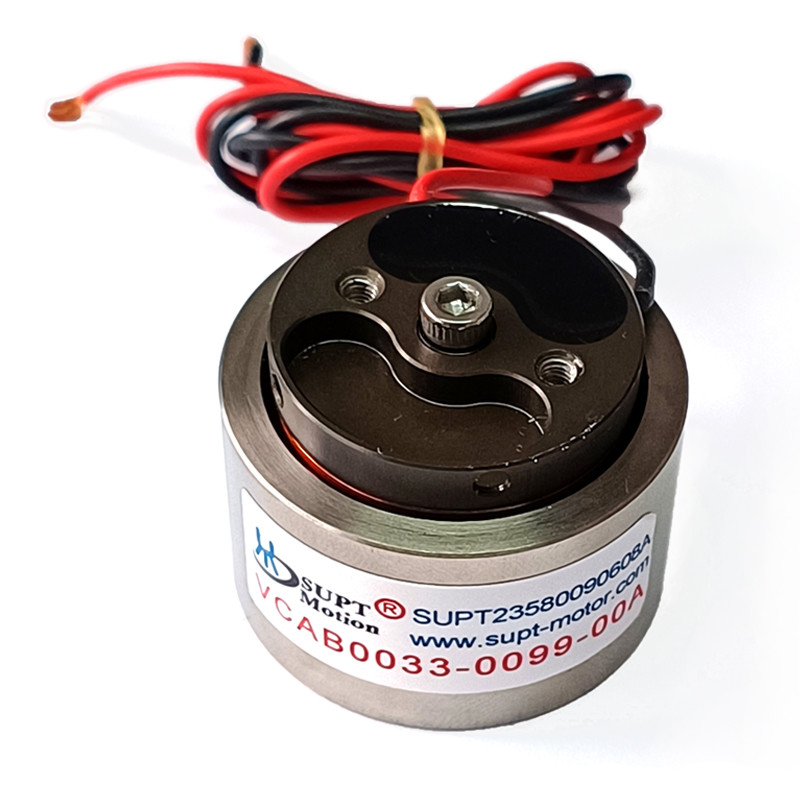

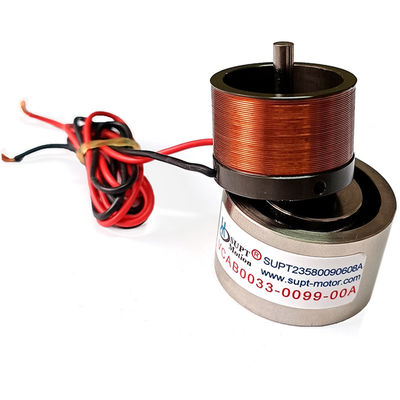

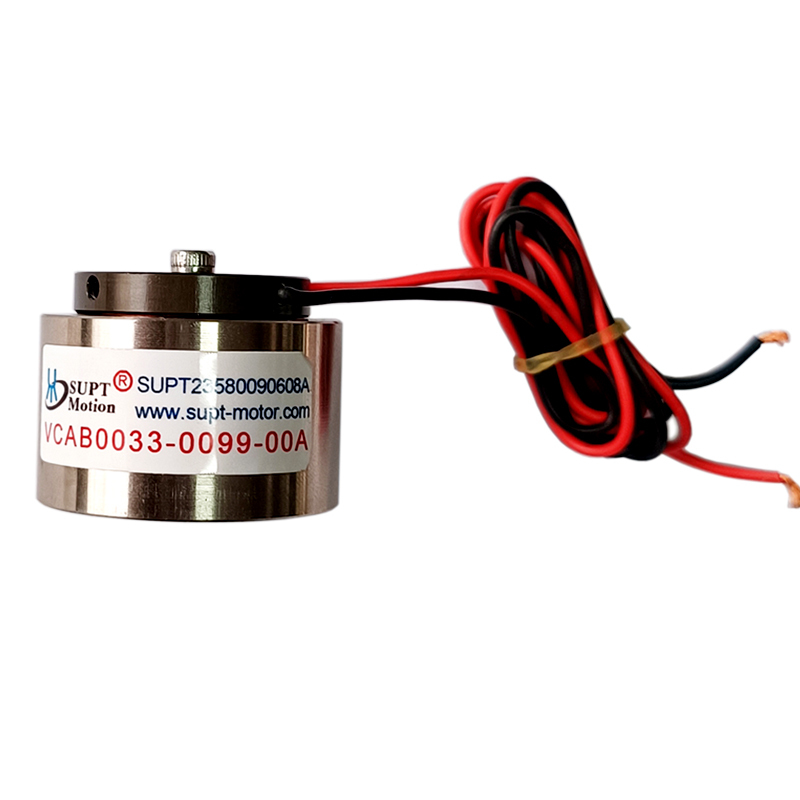

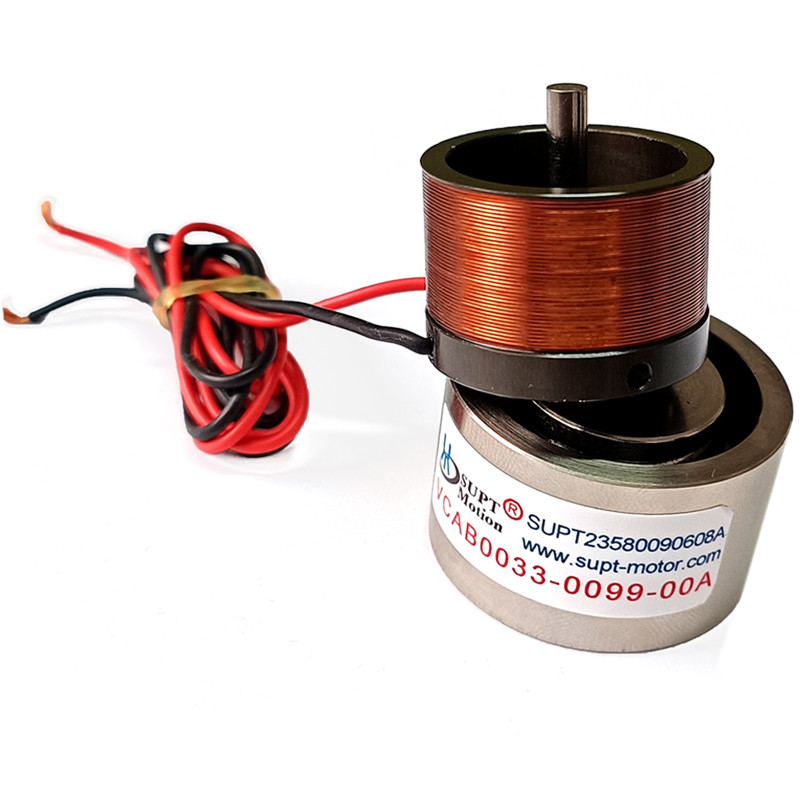

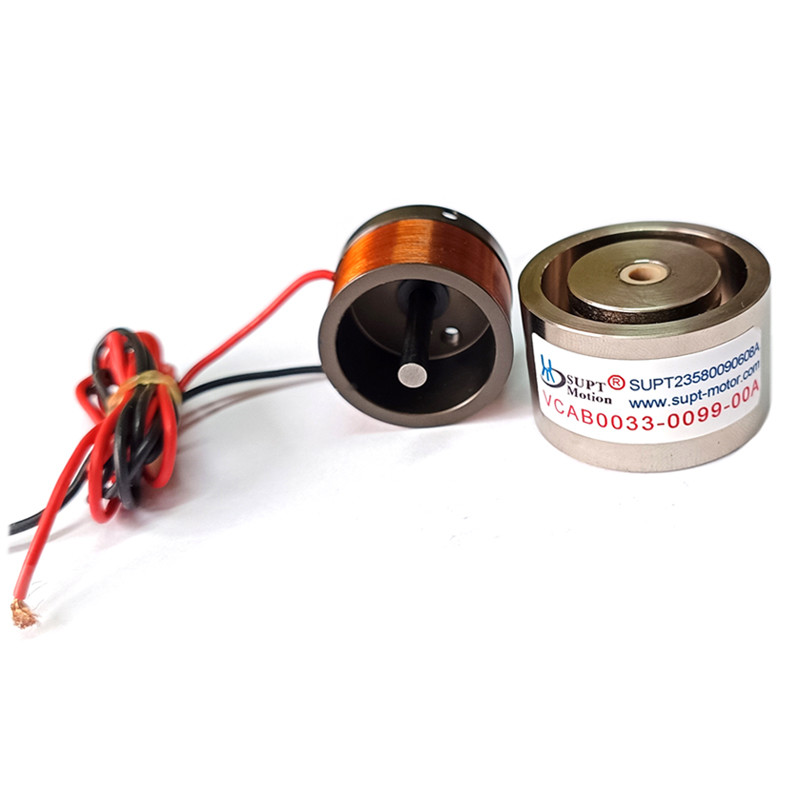

24 فولت عالية الاستجابة خطية صوتية طوافة المحرك لجمعية 3C الإلكترونيات
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| ضمان | 3 أشهر - 1 سنة | نموذج المنتج | VCAB0033-0099-00A |
|---|---|---|---|
| الوزن (ز) | 5.87 | قوة الذروة (ن) | 33 |
| إجمالي الشوط (مم) | 9.9 | أقصى جهد (فولت) | 24 |
| طلب | المنتج التلقائي | دقة تحديد المواقع | عالي |
| نوع المنتج | محرك ملف صوتي خطي | تخفيف | فرشاة |
| القوة المستمرة(نيوتن) | 8N | مجالات التطبيق | 3C للإلكترونيات، وأشباه الموصلات، والأتمتة، والبصريات، ومعدات الفحص |
منتوج وصف
وصف المنتج:
محركات الملفات الصوتية الخطية من سلسلة SUPT VCAB هي محركات محرك مباشرة مصممة خصيصًا لحركة عالية السرعة ودقيقة على مستوى الميكرون.يحققون أداءً متقدمًا بما في ذلك استجابة عالية التردد، سرعة عالية، تسريع عالية، دقة عالية، تشغيل خال من الاحتكاك، وبدون رد فعل عكسي.ومعدات البحث العلمي.
أصبحت محركات الملفات الصوتية الخطية واحدة من أهم محركات الدقة في صناعة الإلكترونيات 3C بسبب استجابتها عالية الترددو هيكل حركة بدون اصطدامكما الهواتف الذكية والأجهزة اللوحية والأجهزة القابلة للارتداء وأجهزة الكمبيوتر المحمولة تستمر في التطور نحو عوامل شكل رقيقة وأكبر الاتساق،تتطلب معدات الأتمتة دقة مستوى الميكرون وأداء ديناميكي مستوى الميللي ثانيةالمحركات الخطية الصوتية الملفوفة مناسبة بشكل فريد لتلبية هذه المتطلبات الصعبة.
في عمليات تجميع 3C ، يتم استخدام محركات الملفات الصوتية الخطية على نطاق واسع في أنظمة الاختيار والمكان عالية السرعة ، ومحطات الصحافة الدقيقة ، لحام الليزر ، التحكم في التوزيع ، محاذاة FPC ،إنتاج وحدات الكاميرا،معايرة OIS، وتجميع وحدة العرض بفضل قوة الدفع المباشر الخطي،المحركات الصوتية الخطية توفر دقة موضعية على مستوى نانومترهذا يتيح حركة مستقرة للغاية للمهام التي تتطلب محاذاة دقيقة للغاية، والتحكم الدقيق في عمق الضغط، أو تعديلات المسار في الوقت الحقيقي.
الخصائص:
- 9.9 ملم مناسبة للحركة السريعة على مسافة قصيرة
- استجابة عالية التردد للتفتيش السريع والتعديل الدقيق
- كثافة دفع عالية تمكن من تسريع قوي
- هيكل بدون جوهر مع صفر كوجينغ
- مدخل 24 فولت لسهولة التكامل الصناعي
- ضيقة وخفيفة الوزن للوحدات المدمجة
المواصفات العامة (تختلف حسب النموذج)
- الجهد القياسي: 24 فولت
- قوة مستمرة: 8 ن
- القوة القصوى: 33 N
- السباق: 560 ملم / قابلة للتخصيص
- استجابة التردد: ≥ 100 هرتز
- قابلية التكرار: ≤ 1 ‰ 3 ميكرومتر
- الهيكل: لفائف بلا جوهر + مجموعة مغناطيسية عالية الطاقة
- التبريد: الحمل الحراري الطبيعي (التبريد بالهواء / السائل اختياري)
معايير المنتج:
| نموذج المنتج | قوة الذروة (ن) |
قوة مستمرة عند 25 درجة مئوية ((ش) |
السكتة الدماغية الكلية (ملم) |
الجهد القصوى (V) |
ثابت المجال الكهرومغناطيسي الخلفي (V/m/s) |
وزن الملف (ز) |
قطر الستاتور | خيط نهاية العمود (ملم) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2 ((خارجية) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5 ((خارجية) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3 ((خارجية) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3 ((خارجية) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | العمود 48 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3 ((خارجية) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3 ((داخلية) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3 ((داخلية) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3 ((خارجية) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3 ((داخلية) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3 ((داخلية) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3 ((داخلية) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3 ((داخلية) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3 ((خارجية) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3 ((داخلية) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3 ((داخلية) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3 ((داخلية) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | عجلة 10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3 ((داخلية) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3 ((داخلية) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | عجلة 8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | عجلة 10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | عجلة 8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | عجلة 10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | عجلة 10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | عجلة 10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | عجلة 10 |
التطبيقات:
- تجميع دقيق وتحديد المواقع الدقيقة
- وحدات الموازنة البصرية
- آلات اختبار صغيرة
- التحليل الطبي / الميكروفلوديكس
- مراحل المختبرات البحثية
