محرك لفائف الصوت الخطي ذو الاستقرار العالي منخفض الضوضاء للمسحات الطبية
تفاصيل المنتج
| ضمان | 3 أشهر - 1 سنة | نموذج المنتج | VCAB0087-0563-00A |
|---|---|---|---|
| الوزن (ز) | 177 | قوة الذروة (ن) | 87 |
| إجمالي الشوط (مم) | 56.3 | أقصى جهد (فولت) | 63.4 |
| طلب | المنتج التلقائي | سرعة | عالي |
| نوع المنتج | محرك ملف صوتي خطي | تخفيف | فرشاة |
| القوة المستمرة(نيوتن) | 17.5 ن | مجالات التطبيق | 3C للإلكترونيات، وأشباه الموصلات، والأتمتة، والبصريات، ومعدات الفحص |
| ضوضاء | ضوضاء منخفضة | ||
| إبراز | محرك لفائف الصوت الخطية منخفضة الضوضاء,محرك لفائف الصوت عالية الاستقرار,محرك خطي للمسح الطبي,high stability voice coil motor,medical scanner linear motor |
||
منتوج وصف
وصف المنتج:

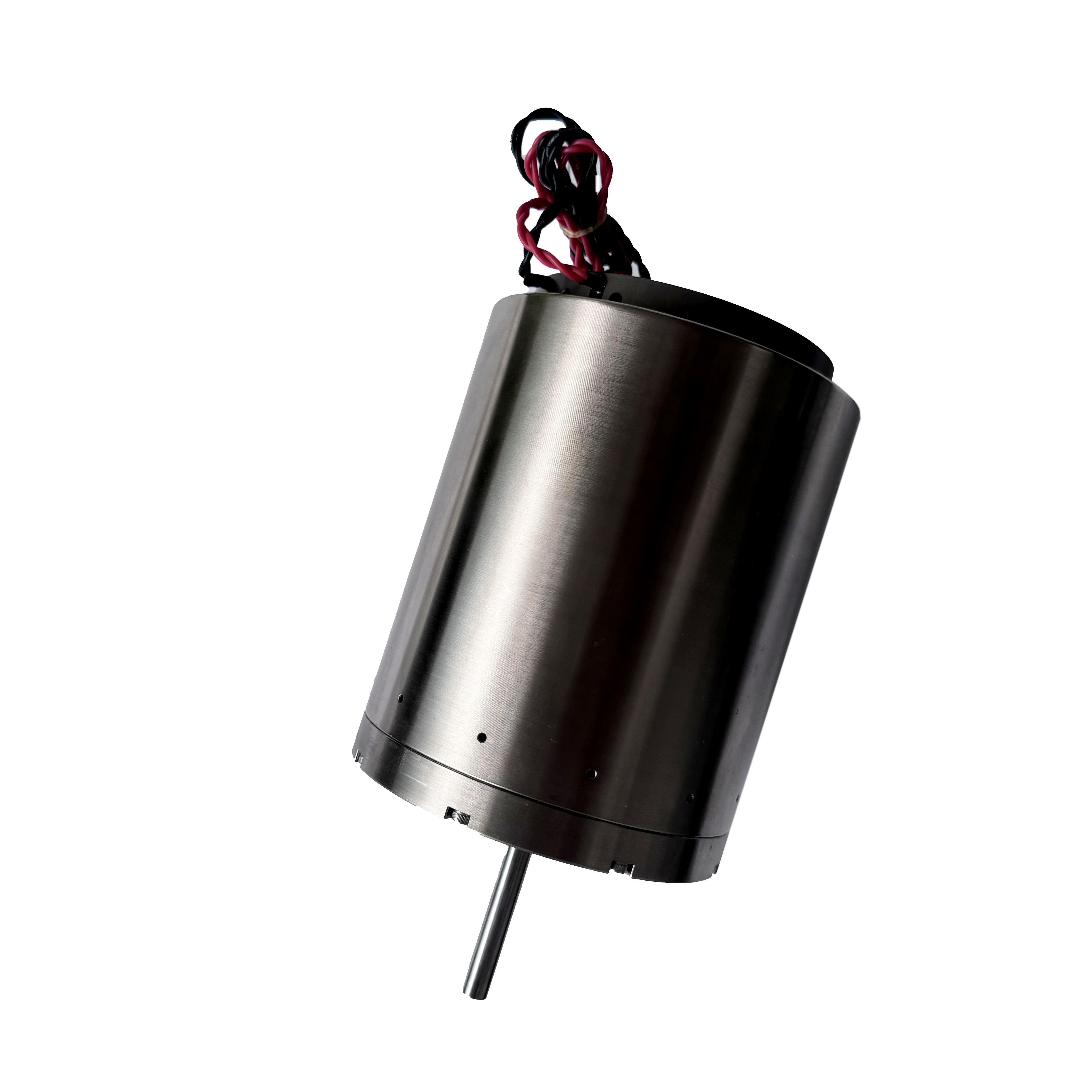

محرك VCAB0087-0563-00A من نوع العمود الخطي من SUPT يتبنى آلية تحرك التكافؤ المشتركة مع عمود موجه بدقة ومحامل خطية ،يقدم استقرار ممتاز داخل هيكل مضغوطيخلق مجمع المغناطيس الدائم ذو التدفق العالي مجالا مغناطيسيا قويا، مما يسمح للملفات المتحركة خفيفة الوزن لإنتاج قوة استجابة عالية وخطية مع الحد الأدنى من الثبات.هذا التصميم يسمح للمحرك بالحفاظ على سلوك ديناميكي متميز أثناء التسارع السريع، التباطؤ، والحركة المتبادلة المتكررة.
المحرك الخطي للصوت، مع محركه الخالي من الاحتكاك، استجابة عالية التردد، دقة النانومتر مستوى الانحراف، ومخرج حركة خطية للغاية،أصبح عامل أساسي في معدات المسح الطبية الحديثةيستخدم على نطاق واسع في تحليلات الدم، وحدات تحديد المواقع المساعدة للمسح المقطعي، المسحات الضوئية المتشابكة، وحدات التركيز التلقائي للمنظار الداخلي، وآليات مسح المسح بالموجات فوق الصوتية، مما يتيح سرعة، صمت، خالية من الاتصال،و أداء تحديد المواقع المجهرية المتكرر للغاية.
الخصائص:
- هيكل محرك مباشر بدون اصطدام
- تحديد المواقع الدقيقة للغاية (دقة نانومتر)
- حركة منخفضة الضوضاء
- استجابة سريعة على مستوى الميللي ثانية
- يدعم وضعية الحلقة المغلقة / تحكم القوة
المواصفات التقنية:
السكتة الدماغية:56.3ملم
قوة مستمرة:147.6N
القوة القصوى: 87N
ثابت القوة:8N/A
المقاومة:35.2Ω
الكتلة: جيدة
الأبعاد: 200*400*400 سم
تيار العمل:1.8أ
معايير المنتج:
| نموذج المنتج | قوة الذروة (ن) |
قوة مستمرة عند 25 درجة مئوية ((ش) |
السكتة الدماغية الكلية (ملم) |
الجهد القصوى (V) |
ثابت المجال الكهرومغناطيسي الخلفي (V/m/s) |
وزن الملف (ز) |
قطر الستاتور | خيط نهاية العمود (ملم) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2 ((خارجية) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5 ((خارجية) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3 ((خارجية) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3 ((خارجية) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | العمود 48 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3 ((خارجية) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3 ((داخلية) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3 ((داخلية) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3 ((خارجية) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3 ((داخلية) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3 ((داخلية) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3 ((داخلية) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3 ((داخلية) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3 ((خارجية) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3 ((داخلية) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3 ((داخلية) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3 ((داخلية) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | عجلة 10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3 ((داخلية) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3 ((داخلية) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | عجلة 8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | عجلة 10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | عجلة 8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | عجلة 10 |

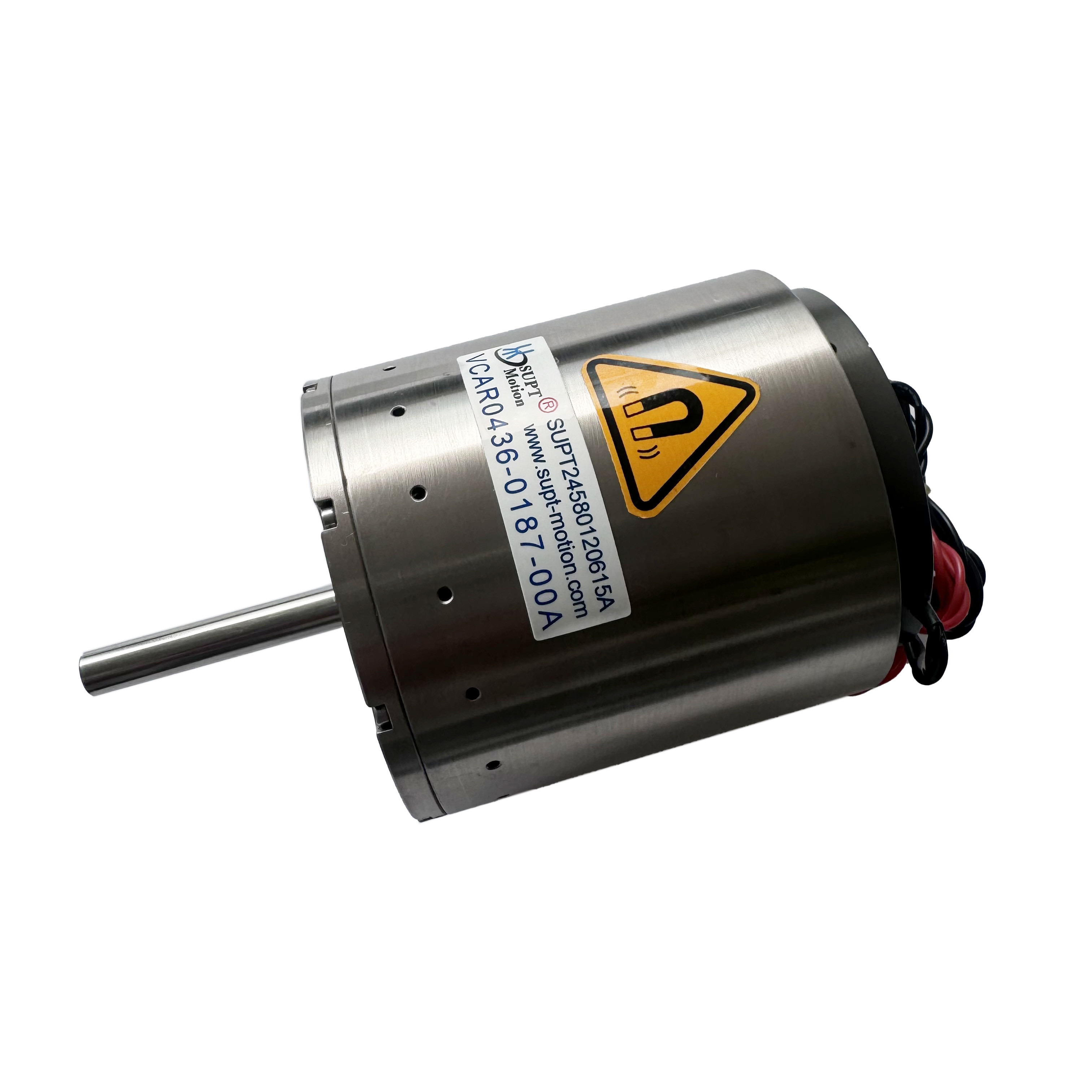

| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | عجلة 10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | عجلة 10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | عجلة 10 |
التطبيقات:
- أجهزة المسح الضوئي / الليزر
- وحدات التركيز التلقائي لجهاز الأندوسكوب
- أجهزة مسح خلايا الدم
- آليات مسح المسبار بالموجات فوق الصوتية
- مراحل وضع المختبر الطبي
- وحدات تحديد الموقع بالاشعة السينية
