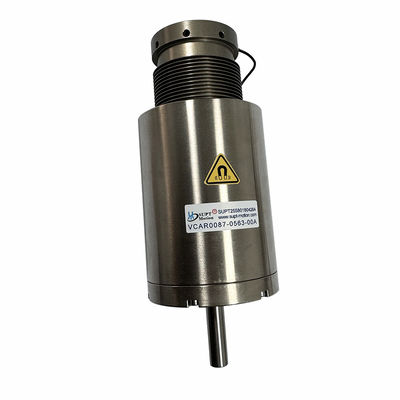

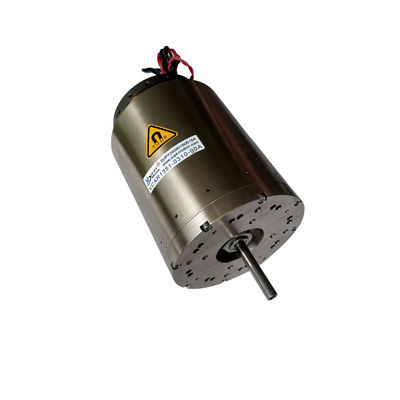

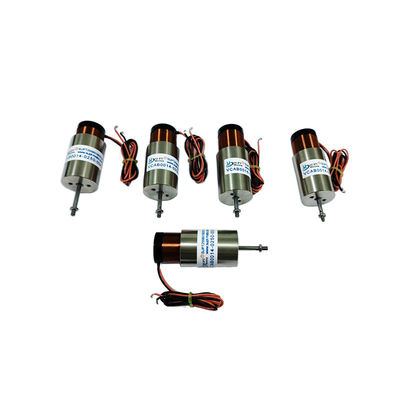

محرك للفول الصوتي الخطي عالي الدقة عالية الاستجابة لأتمتة أشباه الموصلات
تفاصيل المنتج
| ضمان | 3 أشهر - 1 سنة | نموذج المنتج | VCAB0044-0059-00A |
|---|---|---|---|
| الوزن (ز) | 43 | قوة الذروة (ن) | 44 |
| إجمالي الشوط (مم) | 5.9 | أقصى جهد (فولت) | 14.3 |
| طلب | المنتج التلقائي | سرعة | عالي |
| نوع المنتج | محرك ملف صوتي خطي | تخفيف | فرشاة |
| القوة المستمرة(نيوتن) | 17.7 ن | مجالات التطبيق | 3C للإلكترونيات، وأشباه الموصلات، والأتمتة، والبصريات، ومعدات الفحص |
| دقة | عالي | ||
| إبراز | محرك لفائف الصوت الخطية عالية الدقة,محرك لفائف الصوت عالية الاستجابة,محرك الكوب الصوتي للشاشات الأوتوماتيكية,high response voice coil motor,automation semiconductor voice coil motor |
||
منتوج وصف
وصف المنتج:
محرك VCAB0044-0059-00A الصوتي الخطي لـ SUPT، بدقة عالية وأداء عالي السرعة، يتفوق في معدات فحص أشباه الموصلات، منصات الفحص البصري الآلي،وأنظمة التصنيع المتقدمةيحتوي المحرك على خفض التخفيف وعرض النطاق الترددي العالي ، والحفاظ على الحد الأدنى من أخطاء التوضيح وارتفاع قابلية التكرار أثناء الحركات عالية السرعة.مما يجعلها مناسبة بشكل خاص لتعديلات النزوح الدقيقة، تحديد موقع محطة المسبار، وتوزيع، وضع رقاقة، تحديد موقع مصابيح الاختبار، ومنصات التفتيش السريعة.قدرتها الرائعة على التسارع تلبي أيضاً المتطلبات الصارمة للرد السريع على خطوط الإنتاج عالية الصلبة.
في أتمتة أشباه الموصلات، أصبح محرك لفائف الصوت الخطي محركًا أساسيًا بفضل تسريعها العالي ودقة مستوى نانومتر، وحركة الصفر، والرد الديناميكي السريع.آلية القيادة المباشرة تضمن حركة سلسة للغاية دون رد فعل ميكانيكي، مما يتيح أداءً متفوقًا في معالجة الصفائح ، وتحديد المواقع الصغيرة ، وأنظمة التركيز التلقائي للطباعة الحجرية ، ومواءمة التعبئة والتغليف ، ومنصات الفحص عالية السرعة.
الخصائص:
- دقة تحديد المواقع على مستوى نانومتر
- تسريع عالي / استجابة ديناميكية سريعة
- لا تعارض / لا رد فعل
- حركة صامتة للغاية / خالية من الجسيمات
- يدعم وضعية الحلقة المغلقة / القوة / التحكم في السرعة
المواصفات التقنية:
السكتة الدماغية:5.9ملم
قوة مستمرة:17.7N
القوة القصوى:44N
ثابت القوة:8N/A
المقاومة:6.2Ω
الكتلة: جيدة
الأبعاد: 200*400*400 سم
تيار العمل:2.3أ
معايير المنتج:
| نموذج المنتج | قوة الذروة (ن) |
قوة مستمرة عند 25 درجة مئوية ((ش) |
السكتة الدماغية الكلية (ملم) |
الجهد القصوى (V) |
ثابت المجال الكهرومغناطيسي الخلفي (V/m/s) |
وزن الملف (ز) |
قطر الستاتور | خيط نهاية العمود (ملم) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2 ((خارجية) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5 ((خارجية) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3 ((خارجية) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3 ((خارجية) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | العمود 48 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3 ((خارجية) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3 ((داخلية) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3 ((داخلية) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3 ((خارجية) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3 ((داخلية) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3 ((داخلية) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3 ((داخلية) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3 ((داخلية) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3 ((خارجية) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3 ((داخلية) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3 ((داخلية) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3 ((داخلية) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | عجلة 10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3 ((داخلية) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3 ((داخلية) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | عجلة 8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | عجلة 10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | عجلة 8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | عجلة 10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | عجلة 10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | عجلة 10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | عجلة 10 |
التطبيقات:
- روبوت معالجة الشريحة: يوفر حركة خطية عالية السرعة وتعويض مرن ، مما يحسن كفاءة نقل الفيلم.
-
مرحلة التركيز التلقائي في التصوير الحجري: تحقيق ضبط دقيق للتركيز على مستوى نانومتر وتعويض المنصة.
- فحص AOI / AVI / Optical / Visual:حفاظ على استقرار الصورة أثناء المسح عالي السرعة للحد من أخطاء المسح.
- الجهاز: لتحديد السرعة العالية، والتحكم الدقيق في الموقع، وتحديد التنظيم المجهري.
- اختبار المسبار:تحكم في قوة اتصال مسبار الاختبار لضمان دقة الاختبار وتكراره
- التوزيع الدقيق:تحكم في ارتفاع محور Z وضغط توزيع الغراء لتحسين الاتساق.
- محطات تجميع التعبئة والتغليف: يدعم تحديد المواقع النانومترية للتعبئة والتغليف الدقيق للغاية وعمليات القفل عالية السرعة.
