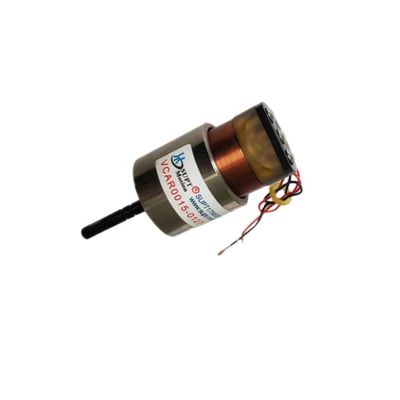

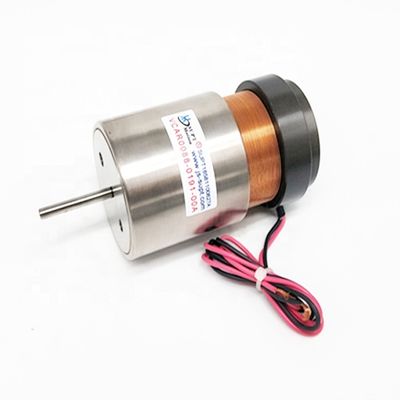

محرك الملفات الصوتية الخطي لتحقيق المهام الدقيقة في الأتمتة الصناعية
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| ضمان | 3 أشهر - 1 سنة | نموذج المنتج | VCAB0105-0164-00A |
|---|---|---|---|
| الوزن (ز) | 150 | قوة الذروة (ن) | 105 |
| إجمالي الشوط (مم) | 16.4 | أقصى جهد (فولت) | 20 |
| طلب | المنتج التلقائي | دقة تحديد المواقع | عالي |
| نوع المنتج | محرك ملف صوتي خطي | تخفيف | فرشاة |
| القوة المستمرة(نيوتن) | 35.4 ن | أبعاد | فئة 60.4 ملم |
منتوج وصف
وصف المنتج:
يقوم VCAB0105-0164-00A بتوليد قوة خطية مباشرة من خلال التفاعل الكهرومغناطيسي بين الملف والمغناطيس الدائم. القوة الناتجة خطية للغاية فيما يتعلق بمدخلات التيار.
مع تطور الأتمتة الصناعية نحو دقة أعلى وسرعة أعلى واتساق أكبر وتحكم ذكي ، تفشل آليات الحركة التقليدية مثل البراغي اللولبية والأحزمة ومخفضات التروس بشكل متزايد في تلبية المتطلبات المتقدمة.
مع استمرار تقدم الأتمتة الصناعية نحو سرعة أعلى ودقة أكبر وزيادة الذكاء ، يتم وضع متطلبات أكثر صرامة على أنظمة التنفيذ من حيث دقة تحديد المواقع والاستجابة الديناميكية والاستقرار التشغيلي. تُستخدم محركات الملف الصوتي الخطية (LVCMs) ، التي تتميز بالتشغيل المباشر والأداء الديناميكي المتميز ، على نطاق واسع في مهام التنفيذ الدقيقة عبر الأتمتة الصناعية.
تستخدم LVCMs القوة الكهرومغناطيسية لقيادة الحركة الخطية مباشرة بدون تلامس ميكانيكي أو مكونات نقل أو رد فعل عنيف. يتيح ذلك تكرارًا عاليًا وتحكمًا مستقرًا في تحديد المواقع الدقيقة. في تطبيقات مثل التجميع الدقيق والتوزيع واللحام والفحص والمعايرة ، يمكن لمحركات الملف الصوتي تحقيق دقة تحديد المواقع على مستوى الميكرومتر أو حتى أقل من الميكرومتر ، مما يحسن بشكل كبير اتساق العملية وإنتاجية المنتج.
بالنسبة للعمليات عالية السرعة وعالية التردد ، توفر محركات الملف الصوتي الخطية تسارعًا عاليًا واستجابة سريعة ، مما يسمح بالتتبع الدقيق لأوامر التحكم وملفات تعريف الحركة المعقدة. تساعد حركتها السلسة والاهتزاز المنخفض على تقليل الضغط الميكانيكي وتعزيز الموثوقية العامة للنظام.
الميزات:
- دقة تحديد المواقع بالميكرون أو أقل من الميكرون
- تسارع عالي واستجابة على مستوى المللي ثانية
- عدم وجود رد فعل عنيف ، وعدم وجود تآكل ، وحركة خطية للغاية
- استقرار طويل الأمد في ظل التشغيل المستمر
-
لا توجد براغي لولبية أو تروس أو أحزمة
-
عدم وجود رد فعل عنيف وخطأ في الإرسال
-
استجابة ديناميكية سريعة مع نطاق تحكم واسع
-
سهولة تنفيذ التحكم في الحلقة المغلقة للموضع والسرعة والقوة
معلمات المنتج:
| موديل المنتج | أقصى قوة (N) |
القوة المستمرة at 25℃(N) |
إجمالي الشوط (mm) |
أقصى جهد (V) |
ثابت EMF الخلفي (V/m/s) |
وزن الملف (g) |
قطر الجزء الثابت | سن نهاية العمود (mm) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2(خارجي) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5(خارجي) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3(خارجي) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3(خارجي) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | عمود ∮4.8 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3(خارجي) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3(داخلي) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3(داخلي) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3(خارجي) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3(داخلي) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3(داخلي) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3(داخلي) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3(داخلي) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3(خارجي) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3(داخلي) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3(داخلي) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3(داخلي) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | عمود ∮10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3(داخلي) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3(داخلي) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | عمود ∮8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | عمود ∮10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | عمود ∮8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | عمود ∮10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | عمود ∮10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | عمود ∮10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | عمود ∮10 |
التطبيقات:
- تجميع دقيق وتشغيل بالضغط
- وحدات تشغيل دقيقة على المحور Z
- وحدات تحديد المواقع والتعويض عالية السرعة
- آلات التوزيع واللحام والربط الدقيقة
- مراحل التنفيذ للفحص والاختبار
- تشغيل دقيق للمنطقة الطرفية للروبوت
