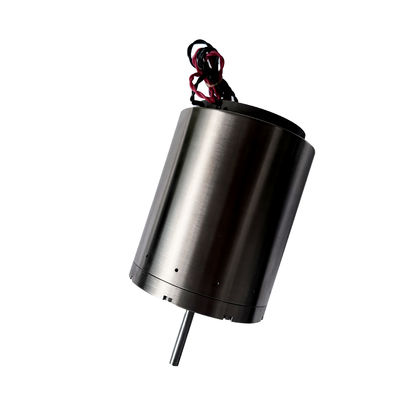

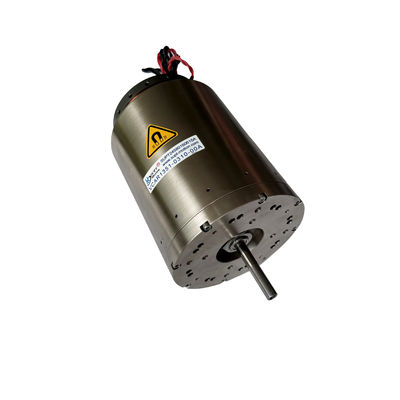

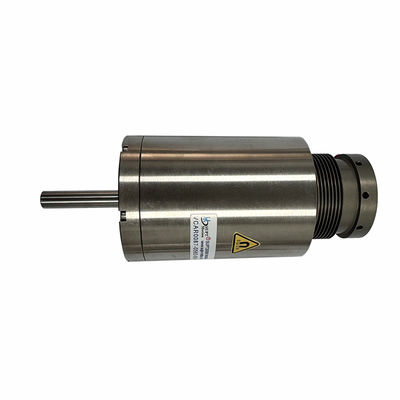

محرك لفائف الصوت الخطي بدقة عالية الاستجابة لمراقبة الحركة الدقيقة للشاشات شبه الموصلة
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| ضمان | 3 أشهر - 1 سنة | نموذج المنتج | VCAB0262-0112-00A |
|---|---|---|---|
| الوزن (ز) | 285 | قوة الذروة (ن) | 262 |
| إجمالي الشوط (مم) | 11.2 | أقصى جهد (فولت) | 35.1 |
| طلب | المنتج التلقائي | دقة تحديد المواقع | عالي |
| نوع المنتج | محرك ملف صوتي خطي | تخفيف | فرشاة |
| القوة المستمرة(نيوتن) | 111N | يكتب | مضغوط |
منتوج وصف
وصف المنتج:
في عمليات تصنيع أشباه الموصلات مثل معالجة الرقائق، والتصوير الضوئي، والفحص، والتعبئة والتغليف، تتطلب التحكم في تحديد المواقع الدقيقة دقة عالية للغاية، واستجابة سريعة، واستقرارًا على المدى الطويل. أصبحت محركات الملف الصوتي الخطية، التي تتميز بالتشغيل المباشر والأداء الديناميكي الممتاز، حلاً مثاليًا للتشغيل للتحكم في الإزاحة الدقيقة في معدات أشباه الموصلات.
تولد محركات الملف الصوتي الخطية قوة دفع مباشرة من خلال القوة الكهرومغناطيسية، مما يتيح حركة خطية خالية من الاحتكاك وخالية من الارتداد بدقة تحديد موضع بمستوى الميكرومتر أو حتى مستوى النانومتر. بالمقارنة مع آليات اللولب الرصاصي التقليدية أو التي تعمل بالمحركات المؤازرة، توفر محركات الملف الصوتي الخطية دقة وتكرارًا فائقين لتحديد المواقع ضمن نطاقات شوط قصيرة. إنها مناسبة بشكل خاص لمحاذاة الرقائق، والتركيز البصري، والتحكم في ملامسة المسبار، ومراحل تحديد المواقع الدقيقة.
في تطبيقات المسح الضوئي عالية السرعة والتعويض الديناميكي، توفر محركات الملف الصوتي الخطية تسارعًا عاليًا واستجابة عالية التردد، مما يسمح بالتتبع الدقيق لأوامر التحكم والتعويض الفعال عن أخطاء النظام والاضطرابات البيئية. تساعد حركتها السلسة والمنخفضة الاهتزازات على تقليل اضطرابات العملية في تصنيع الهياكل الدقيقة وتضمن أداء عملية مستقر.
الميزات:
- دقة إزاحة دون ميكرون أو مستوى النانومتر
- استجابة ديناميكية عالية السرعة وعالية النطاق الترددي
- تكرار استثنائي واستقرار على المدى الطويل
- صفر ارتداد، اهتزاز منخفض، وحركة خالية من الجسيمات
- التوافق مع بيئات الغرف النظيفة ISO 4–5
- لا توجد مسامير لولبية أو تروس أو ارتداد
- لا يوجد تباطؤ في استجابة الإزاحة
- نطاق تحكم عالي للتحكم في الموضع والسرعة والقوة في حلقة مغلقة
- اهتزاز وضوضاء صوتية منخفضة للغاية
معلمات المنتج:
| طراز المنتج | أقصى قوة (N) |
القوة المستمرة at 25℃(N) |
إجمالي الشوط (مم) |
الحد الأقصى للجهد (V) |
ثابت EMF الخلفي (V/m/s) |
وزن الملف (g) |
قطر الجزء الثابت | سن نهاية العمود (مم) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2(خارجي) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5(خارجي) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3(خارجي) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3(خارجي) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | عمود ∮4.8 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3(خارجي) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3(داخلي) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3(داخلي) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3(خارجي) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3(داخلي) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3(داخلي) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3(داخلي) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3(داخلي) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3(خارجي) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3(داخلي) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3(داخلي) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3(داخلي) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | عمود ∮10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3(داخلي) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3(داخلي) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | عمود ∮8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | عمود ∮10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | عمود ∮8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | عمود ∮10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | عمود ∮10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | عمود ∮10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | عمود ∮10 |
التطبيقات:
- محاذاة الرقائق ومراحل تحديد المواقع
- التركيز الضوئي وتعويض الارتفاع
- محطة المسبار Z-axis والتحكم في التلامس
- مشغلات المسح الضوئي عالية السرعة AOI / AVI
- ربط القوالب وتجميعها الدقيق
- أنظمة التوزيع الدقيق والجرعات الدقيقة
