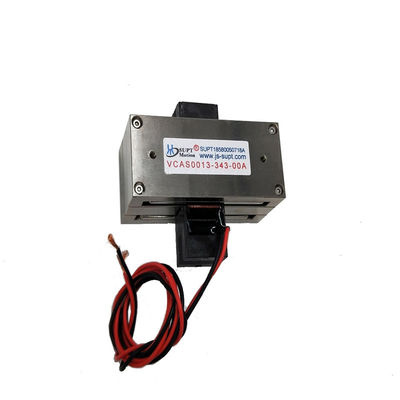

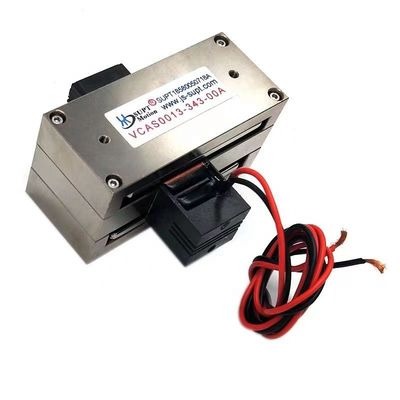

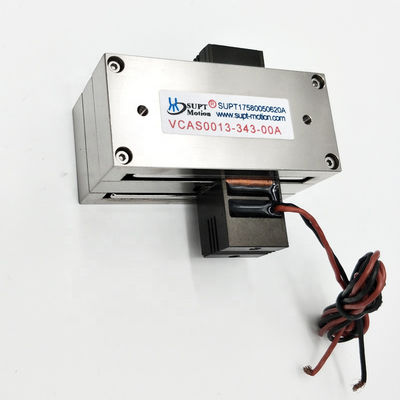

2.1N 50mm ضربة مستطيلة صوت لفائف محرك خطي للتركيز البصري
تفاصيل المنتج
| ميزة الحماية | مغلق تماما | رقم الموديل | VCAS0002-0498-00A |
|---|---|---|---|
| طريقة التحكم | الكترونية | إجمالي السكتة الدماغية | 49.8 ملم |
| بناء | المغناطيس الدائم | قوة الذروة | 2.1N |
| مقاس | 72*42.6*33 مللي متر | الكلمات الرئيسية | محركات لفائف الصوت الخطية |
| الجهد االكهربى | 11.3V | وزن الملف | 15g |
| سرعة | السرعة العالية (rpm) |
منتوج وصف
وصف المنتج:
SUPT MOTION's VCAS0002-0498-00A عبارة عن محرك خطي مستطيل الشكل ذو ملف صوتي مدمج مصمم لتحديد المواقع بدقة قصيرة الشوط ومنخفضة الدفع. يوفر هذا المحرك ذو الملف المتحرك قوة دفع قصوى تبلغ 2.1 نيوتن وشوطًا إجماليًا يبلغ 50 مم، مما يوفر حركة خطية سلسة وخالية من التروس. إنه مثالي للتركيز البصري، والتحكم في الصمامات الدقيقة، وتطبيقات تحديد المواقع XY ذات الحمل الخفيف. تضمن كتلتها المتحركة المنخفضة (وزن الملف 15 جرامًا فقط) استجابة ديناميكية عالية واستهلاكًا منخفضًا للطاقة. مع أقصى جهد تشغيل يبلغ 11.3 فولت فقط، من السهل دمجه في الأنظمة الإلكترونية الحساسة.
على عكس محركات الأقراص اللولبية أو الحزامية التقليدية، تعمل سلسلة VCAS على التخلص من رد الفعل العكسي والتآكل الميكانيكي، مما يؤدي إلى تحسين عمر الخدمة بشكل كبير وإمكانية تكرار تحديد المواقع. يعد تصميمه المستطيل مناسبًا بشكل خاص لتطبيقات XY المكدسة ذات المساحة المحدودة في فحص أشباه الموصلات أو وحدات محاذاة الليزر.
سواء تم استخدامه في أتمتة المختبرات، أو وحدات التركيز التلقائي، أو أنظمة عزل الاهتزاز النشطة، فإن المحرك الخطي ذو الملف الصوتي المستطيل يوفر موثوقية القيادة المباشرة ضمن مساحة صغيرة.
سمات:
-
قوة الذروة: 2.1 ن
-
القوة المستمرة عند 25 درجة مئوية: 1.3 نيوتن
-
إجمالي الشوط: 50 ملم
-
أقصى جهد: 11.3 فولت
-
ثابت EMF الخلفي: 1.3 فولت/م/ث
-
وزن اللفة: 15 جرام
-
الأبعاد (الطول×العرض×الارتفاع): 72×42.6×33 ملم
معلمات المنتج:
| نموذج المنتج | قوة الذروة (ن) |
القوة المستمرة عند 25 درجة مئوية (ن) |
السكتة الدماغية الكلية (مم) |
ماكس الجهد (الخامس) |
عودة EMF ثابت (الخامس / م / ث) |
وزن الملف (ز) |
طول (مم) |
عرض (مم) |
ارتفاع (مم) |
| VCAS0002-0498-00A | 2.1 | 1.3 | 50 | 11.3 | 1.3 | 15 | 72 | 42.6 | 33 |
| VCAS0002-0747-00A | 2.1 | 1.3 | 74.7 | 11.3 | 1.3 | 15 | 100.5 | 42.6 | 37 |
| VCAS0006-0030-00A | 6.1 | 3.2 | 3 | 13.3 | 4.6 | 18.2 | 25.1 | 34.1 | 27 |
| VCAS0006-0099-00A | 6.1 | 3.2 | 10 | 13.7 | 4.6 | 18.2 | 33.5 | 34.1 | 26.9 |
| VCAS0013-0343-00A | 13 | 8 | 34.3 | 12.6 | 5.8 | 40 | 68.3 | 60 | 34.8 |
| VCAS0065-1000-00A | 65 | 22.4 | 100 | 28.7 | 9.7 | 135 | 170 | 59.6 | 81.9 |
VCAS0002-0498-00A:
| المعلمة | قيمة | المعلمة | قيمة |
| نموذج | VCAS0002-0498-00A | التوجه الذروة | 2.1 ن |
| الدفع المستمر (25 درجة مئوية) | 1.3 ن | السكتة الدماغية الشاملة | 49.8 ملم |
| الجهد الأقصى | 11.3 فولت | ثابت EMF الخلفي | 1.3 فولت/م/ث |
| طول | 72 ملم | عرض | 42.6 ملم |
| ارتفاع | 33 ملم | وزن الملف | 15 جرام |
التطبيقات:
1. التركيز التلقائي وآليات التكبير
2. التحكم في الصمام الصغير
3. محاذاة أشباه الموصلات
4. تبديل المرشح البصري
5. مراحل XY ذات الحمل الخفيف الدقيق
| التطبيق الرئيسي لمحرك الملف الصوتي: | ||||||||||
| 1. صناعة أشباه الموصلات: الأسلاك، القطع، الحفر، أنظمة النقل، اللحام، الروبوتات. | ||||||||||
| 2. تشغيل الصمام في الميدان: نوع صمامات القياس، وأنظمة اختبار الضغط، ونظام الحقن الكيميائي للصمام الهوائي. | ||||||||||
| 3. صناعة الآلات الدقيقة: أنظمة التغذية، الحفر الدقيق، الختم الدقيق. | ||||||||||
| 4. نظام الاهتزاز: طاولة الاهتزاز، منصة الاهتزاز. | ||||||||||
| 5. المجال الطبي: نظام الحقن المجهري، معدات التنفس، معدات الاختبار. | ||||||||||
| 6. تكنولوجيا الطيران: نظام التحكم في الطيران، نظام التغذية الراجعة للطيارين. | ||||||||||
| 7. مجال الاستخدام التجاري: نظام التركيز التلقائي لمضخة تبريد الكمبيوتر المصغرة للكاميرا. | ||||||||||
| 8. صناعة الأتمتة: معدات الليزر، الموزع، معدات الاختبار، آلات النسيج. |
