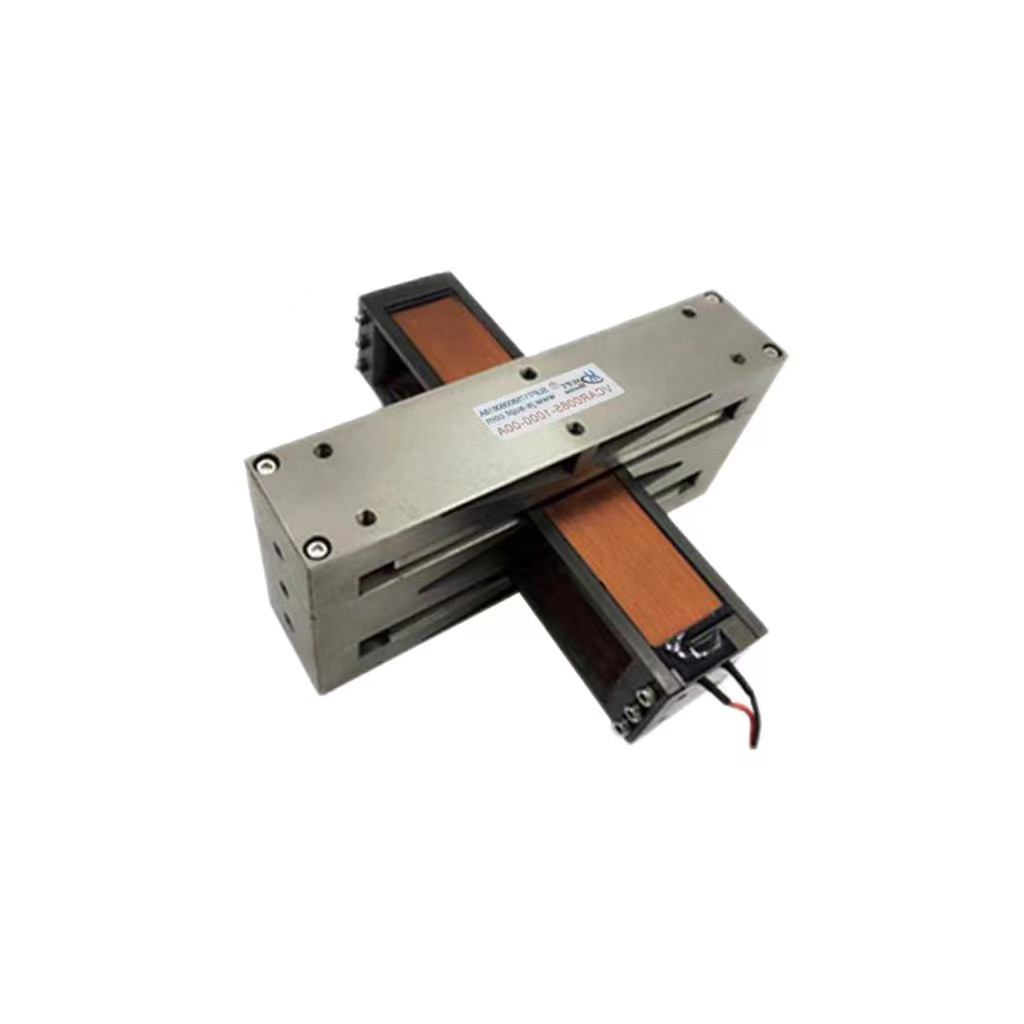

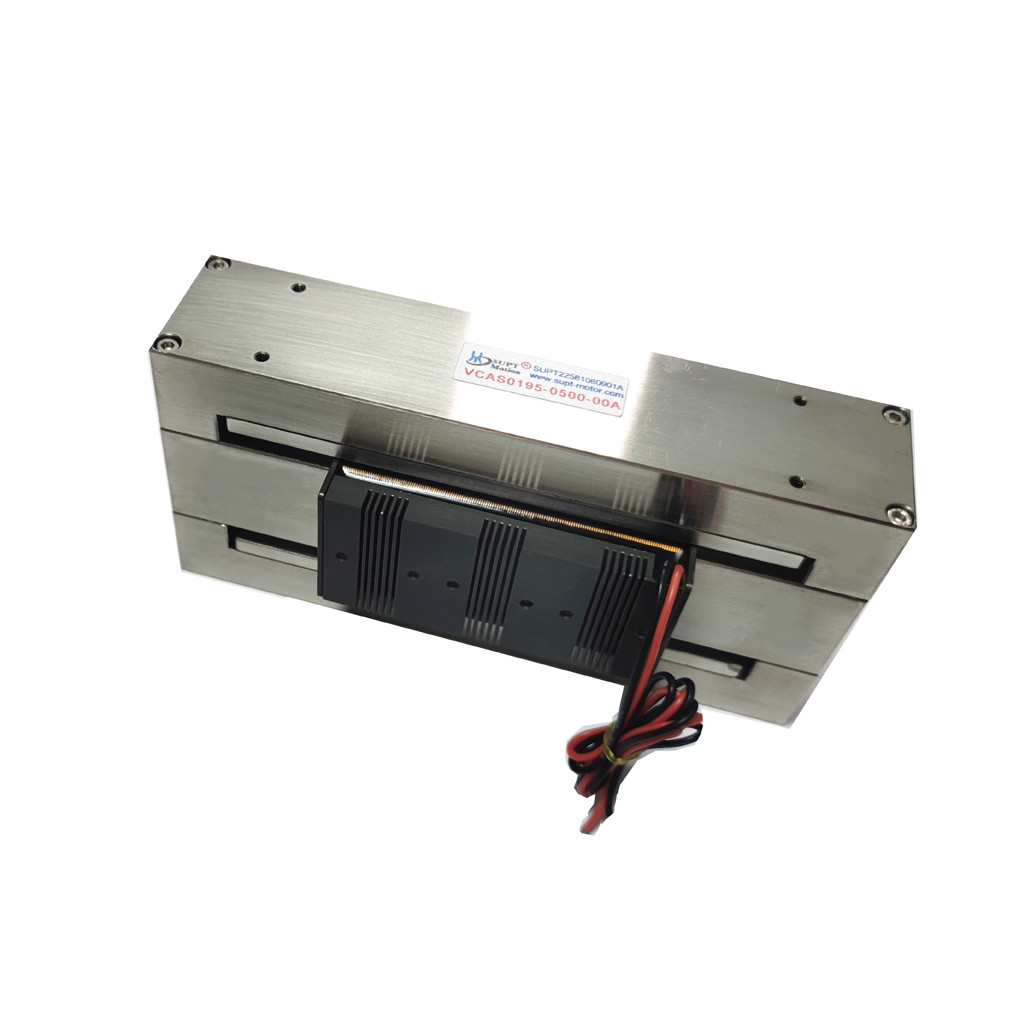

10mm ضربة 6.1N مستطيلة خطية سيرفو لالتقاط وموقع رؤوس
تفاصيل المنتج
| ميزة الحماية | مغلق تماما | رقم الموديل | VCAS0006-0099-00A |
|---|---|---|---|
| طريقة التحكم | الكترونية | إجمالي السكتة الدماغية | 10 ملم |
| بناء | المغناطيس الدائم | قوة الذروة | 6.1N |
| مقاس | 33.5×34.1×26.9 ملم | الكلمات الرئيسية | محركات لفائف الصوت الخطية |
| الجهد االكهربى | 13.3 فولت | وزن الملف | 18.2 جرام |
| سرعة | السرعة العالية (rpm) |
منتوج وصف
وصف المنتج:
إن VCAS0006-0099-00A عبارة عن محرك ملف صوتي مستطيل الشكل بقطر 10 مم يحقق توازنًا ممتازًا بين الدفع والسكتة الدماغية. مع قوة دفع قصوى تبلغ 6.1 نيوتن ودفع مستمر قدره 3.2 نيوتن، يعد محرك الملف الصوتي الخطي المستطيل هذا مثاليًا لرؤوس الالتقاط والمكان، والفرز عالي السرعة، وأنظمة نقل الأجزاء الصغيرة.
يبلغ طوله 33.5 ملم فقط، ويمكن تركيب محرك الملف الصوتي الخطي المستطيل هذا في آلات تجميع مدمجة متعددة الرؤوس. تضمن كتلة الملف المتحرك بوزن 18.2 جرام تسارعًا عاليًا أثناء حركة الشوط القصير، وبالتالي تعزيز كفاءة الإنتاج. يعمل الحد الأقصى للجهد البالغ 13.7 فولت على تبسيط إلكترونيات المحرك، بينما يوفر EMF الخلفي البالغ 4.6 فولت/م/ثانية تحكمًا يمكن التنبؤ به في السرعة.
على عكس المحركات الدوارة التي تستخدم آليات الكامة أو الارتباط، تولد سلسلة VCAS دفعًا خطيًا مباشرًا، مما يقلل من التعقيد الميكانيكي ويقلل من نقاط الفشل. تم تصميم تصميمه المستطيل خصيصًا لمراحل XY، حيث يعد تقليل الارتفاع أمرًا بالغ الأهمية ولكن يتطلب الأمر ضربات أطول من تلك الموجودة في الأسطوانات.
في مجال تجميع الإلكترونيات، تتطلب رؤوس الالتقاط والوضع لجهاز التثبيت على السطح (SMD) حركة رأسية لطيفة وسريعة. يمكن استخدام هذا المحرك كرافعة للمحور Z أو ناقل حركة للفوهة. نظرًا لأن محركات الملف الصوتي لا تحتوي على احتكاك أو رد فعل عكسي، فقد تم تحسين إمكانية تكرار وضع الأجزاء بشكل كبير.
سمات:
-
قوة الذروة: 6.1 ن
-
القوة المستمرة عند 25 درجة مئوية: 3.2 نيوتن
-
إجمالي السكتة الدماغية: 10 مم
-
أقصى جهد: 13.3 فولت
-
ثابت EMF الخلفي: 4.6 فولت/م/ث
-
وزن اللفة: 18.2 جرام
-
الأبعاد (الطول × العرض × الارتفاع):33.5×34.1×26.9 ملم
معلمات المنتج:
| نموذج المنتج | قوة الذروة (ن) |
القوة المستمرة عند 25 درجة مئوية (ن) |
السكتة الدماغية الكلية (مم) |
ماكس الجهد (الخامس) |
عودة EMF ثابت (الخامس / م / ث) |
وزن الملف (ز) |
طول (مم) |
عرض (مم) |
ارتفاع (مم) |
| VCAS0002-0498-00A | 2.1 | 1.3 | 50 | 11.3 | 1.3 | 15 | 72 | 42.6 | 33 |
| VCAS0002-0747-00A | 2.1 | 1.3 | 74.7 | 11.3 | 1.3 | 15 | 100.5 | 42.6 | 37 |
| VCAS0006-0030-00A | 6.1 | 3.2 | 3 | 13.3 | 4.6 | 18.2 | 25.1 | 34.1 | 27 |
| VCAS0006-0099-00A | 6.1 | 3.2 | 10 | 13.7 | 4.6 | 18.2 | 33.5 | 34.1 | 26.9 |

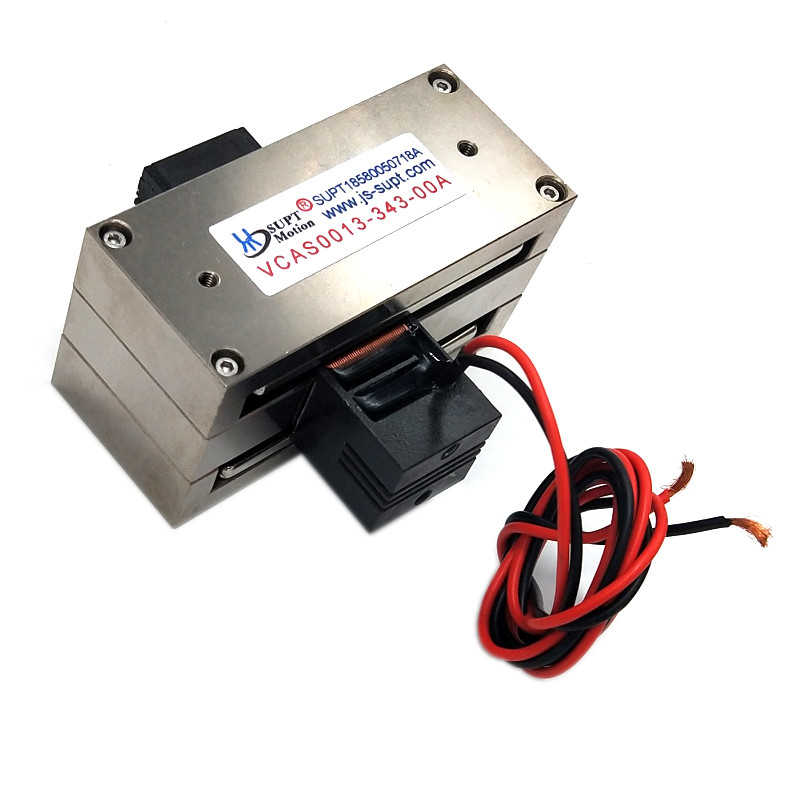

| VCAS0013-0343-00A | 13 | 8 | 34.3 | 12.6 | 5.8 | 40 | 68.3 | 60 | 34.8 |
| VCAS0065-1000-00A | 65 | 22.4 | 100 | 28.7 | 9.7 | 135 | 170 | 59.6 | 81.9 |
VCAS0006-0099-00A:
| المعلمة | قيمة | المعلمة | قيمة |
| نموذج | VCAS0006-0099-00A | التوجه الذروة | 6.1 ن |
| الدفع المستمر (25 درجة مئوية) | 3.2 ن | السكتة الدماغية الشاملة | 10 ملم |
| الجهد الأقصى | 13.7 فولت | ثابت EMF الخلفي | 4.6 فولت/م/ث |
| طول | 33.5 ملم | عرض | 34 ملم |
| ارتفاع | 26.9 ملم | وزن الملف | 18.2 جرام |
التطبيقات:
1. مشغلات فوهة البيك والمكان
2. وحدات الفرز عالية السرعة
3. نقل جزء صغير
4. الاستغناء عن تحديد المواقع الإبرة
5. اختبار تشغيل المسبار
| التطبيق الرئيسي لمحرك الملف الصوتي: | ||||||||||
| 1. صناعة أشباه الموصلات: الأسلاك، القطع، الحفر، أنظمة النقل، اللحام، الروبوتات. | ||||||||||
| 2. تشغيل الصمام في الميدان: نوع صمامات القياس، وأنظمة اختبار الضغط، ونظام الحقن الكيميائي للصمام الهوائي. | ||||||||||
| 3. صناعة الآلات الدقيقة: أنظمة التغذية، الحفر الدقيق، الختم الدقيق. | ||||||||||
| 4. نظام الاهتزاز: طاولة الاهتزاز، منصة الاهتزاز. | ||||||||||
| 5. المجال الطبي: نظام الحقن المجهري، معدات التنفس، معدات الاختبار. | ||||||||||
| 6. تكنولوجيا الطيران: نظام التحكم في الطيران، نظام التغذية الراجعة للطيارين. | ||||||||||
| 7. مجال الاستخدام التجاري: نظام التركيز التلقائي لمضخة تبريد الكمبيوتر المصغرة للكاميرا. | ||||||||||
| 8. صناعة الأتمتة: معدات الليزر، الموزع، معدات الاختبار، آلات النسيج. |
