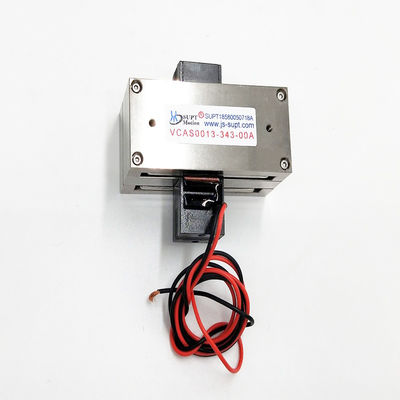

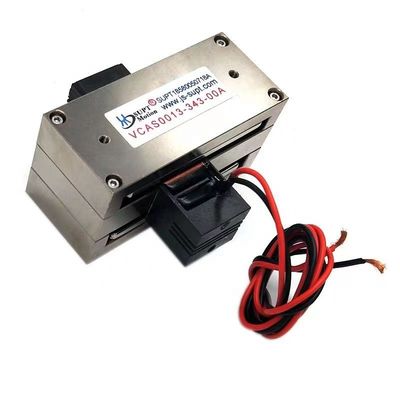

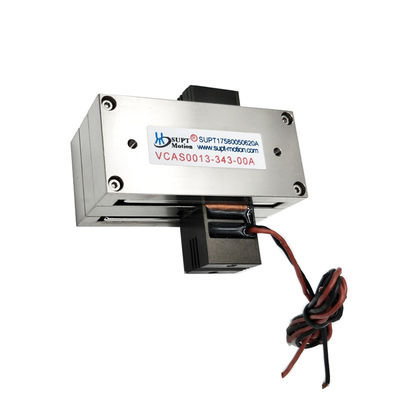

13N الذروة 34.3mm ضربة مستطيلة صوت ملف موتر للتحكم في الصمام
تفاصيل المنتج
| ميزة الحماية | مغلق تماما | رقم الموديل | VCAS0013-0343-00A |
|---|---|---|---|
| طريقة التحكم | الكترونية | إجمالي السكتة الدماغية | 34.3 ملم |
| بناء | المغناطيس الدائم | قوة الذروة | 13N |
| مقاس | 68.3×60×34.8 ملم | الكلمات الرئيسية | محركات لفائف الصوت الخطية |
| الجهد االكهربى | 12.6 فولت | وزن الملف | 40 جرام |
| سرعة | السرعة العالية (rpm) | ||
| إبراز | 34محرك لفائف صوتية ذو دفة 3 ملم,محرك لفائف صوتية مستطيلة,محرك خطي لتحكم الصمامات |
||
منتوج وصف
وصف المنتج:
تتمتع المحركات المستطيلة من سلسلة VCAS بقوة أقل لكل وزن من المحركات الأسطوانية. ولكن لديها أيضًا نطاق قوى أشواط أطول بكثير يصل إلى 1000 نيوتن و250 مم.
يعد المحرك المستطيل الحل الأمثل لحركات المحور XY وسوقها الرئيسي يقع في صناعات أشباه الموصلات والأدوات الآلية الدقيقة.
نموذج VCAS0013-0343-00A لهذا المحرك ذو الملف الصوتي المستطيل لديه قوة دفع قصوى تبلغ 13 نيوتن وشوط إجمالي يبلغ 34.3 مم، مما يجعله مناسبًا لتشغيل الصمام التناسبي، وتحديد موضع الحمل المتوسط، وأنظمة التخميد النشطة. يبلغ معدل الدفع المستمر عند 25 درجة مئوية 8 نيوتن، مما يضمن التشغيل الموثوق به حتى في البيئات القاسية.
في تطبيقات صمام التحكم في السوائل، غالبًا ما تعاني صمامات الملف اللولبي النسبية من التباطؤ وعرض النطاق الترددي المحدود. في المقابل، تتميز محركات الملف الصوتي المستطيلة بعلاقة خطية بين القوة والتيار طوال شوط التشغيل، كما أنها خالية من التشبع المغناطيسي، مما يتيح تنظيم التدفق الدقيق. يمكن لـ VCAS0013-0343-00A أن يحل محل صمامات الملف اللولبي مباشرة في صمامات الغاز أو السائل، مما يوفر أوقات استجابة أسرع واستهلاك أقل للطاقة.
يمكن لهذا المنتج أيضًا أن يعمل كمشغل على المحور Z لتجعيد قوة الضوء أو اختبار الزنبرك. يستوعب الشوط 34.3 مم مجموعة واسعة من أحجام قطع العمل، في حين أن قوة الذروة البالغة 13 نيوتن كافية لتلبية متطلبات التثبيت الخفيف أو التحكم في قوة الاتصال.
سمات:
-
قوة الذروة: 13N
-
القوة المستمرة عند 25 درجة مئوية: 8 نيوتن
-
إجمالي السكتة الدماغية: 34.3 ملم
-
أقصى جهد: 12.6 فولت
-
ثابت EMF الخلفي: 5.8 فولت/م/ث
-
وزن اللفة: 40 جرام
-
الأبعاد (الطول × العرض × الارتفاع):68.3×60×34.8 ملم
معلمات المنتج:
| نموذج المنتج | قوة الذروة (ن) |
القوة المستمرة عند 25 درجة مئوية (ن) |
السكتة الدماغية الكلية (مم) |
ماكس الجهد (الخامس) |
عودة EMF ثابت (الخامس / م / ث) |
وزن الملف (ز) |
طول (مم) |
عرض (مم) |
ارتفاع (مم) |
| VCAS0002-0498-00A | 2.1 | 1.3 | 50 | 11.3 | 1.3 | 15 | 72 | 42.6 | 33 |
| VCAS0002-0747-00A | 2.1 | 1.3 | 74.7 | 11.3 | 1.3 | 15 | 100.5 | 42.6 | 37 |
| VCAS0006-0030-00A | 6.1 | 3.2 | 3 | 13.3 | 4.6 | 18.2 | 25.1 | 34.1 | 27 |
| VCAS0006-0099-00A | 6.1 | 3.2 | 10 | 13.7 | 4.6 | 18.2 | 33.5 | 34.1 | 26.9 |
| VCAS0013-0343-00A | 13 | 8 | 34.3 | 12.6 | 5.8 | 40 | 68.3 | 60 | 34.8 |
| VCAS0065-1000-00A | 65 | 22.4 | 100 | 28.7 | 9.7 | 135 | 170 | 59.6 | 81.9 |
VCAS0013-0343-00A:
| المعلمة | قيمة | المعلمة | قيمة |
| نموذج | VCAS0013-0343-00A | التوجه الذروة | 13 ن |
| الدفع المستمر (25 درجة مئوية) | 8 ن | السكتة الدماغية الشاملة | 34.3 ملم |
| الجهد الأقصى | 12.6 فولت | ثابت EMF الخلفي | 5.8 فولت/م/ث |
| طول | 68.3 ملم | عرض | 60 ملم |
| ارتفاع | 34.8 ملم | وزن الملف | 40 جرام |
التطبيقات:
1. صمامات الغاز/السوائل النسبية
2. التخميد الاهتزاز النشط
3. تشغيل اختبار الربيع/القوة
4. الضغط الخفيف/التثبيت
5. تحديد المواقع الدقيقة للأدوات
| التطبيق الرئيسي لمحرك الملف الصوتي: | ||||||||||
| 1. صناعة أشباه الموصلات: الأسلاك، القطع، الحفر، أنظمة النقل، اللحام، الروبوتات. | ||||||||||
| 2. تشغيل الصمام في الميدان: نوع صمامات القياس، وأنظمة اختبار الضغط، ونظام الحقن الكيميائي للصمام الهوائي. | ||||||||||
| 3. صناعة الآلات الدقيقة: أنظمة التغذية، الحفر الدقيق، الختم الدقيق. | ||||||||||
| 4. نظام الاهتزاز: طاولة الاهتزاز، منصة الاهتزاز. | ||||||||||
| 5. المجال الطبي: نظام الحقن المجهري، معدات التنفس، معدات الاختبار. | ||||||||||
| 6. تكنولوجيا الطيران: نظام التحكم في الطيران، نظام التغذية الراجعة للطيارين. | ||||||||||
| 7. مجال الاستخدام التجاري: نظام التركيز التلقائي لمضخة تبريد الكمبيوتر المصغرة للكاميرا. | ||||||||||
| 8. صناعة الأتمتة: معدات الليزر، الموزع، معدات الاختبار، آلات النسيج. |
