65N قوة الذروة 100 مم السكتة الدماغية محرك خطي مستطيل عالي الطاقة لأدوات الآلة
تفاصيل المنتج
| ميزة الحماية | مغلق تماما | رقم الموديل | VCAS0065-1000-00A |
|---|---|---|---|
| طريقة التحكم | الكترونية | إجمالي السكتة الدماغية | 100 ملم |
| بناء | المغناطيس الدائم | قوة الذروة | 65 ن |
| مقاس | 170×59.6×81.9 ملم | الكلمات الرئيسية | محركات لفائف الصوت الخطية |
| الجهد االكهربى | 28.7 فولت | وزن الملف | 135 جم |
| سرعة | السرعة العالية (rpm) | ||
| إبراز | محرك خطي بقوة الذروة 65N,محرك خطي بطول 100 ملم,محرك خطي مستطيل عالي الطاقة |
||
منتوج وصف
وصف المنتج:
VCAS0065-1000-00A هو محرك لفائف صوت مستطيلة عالية الدفع ذو الدفع القصوى 65 ن ، ودفع مستمر 22.4 ن ، ومسار طويل 100 مم.هذا المنتج مصمم خصيصا للآلات الصغيرة، أدوات الطحن الدقيقة، ومنصات تحديد المواقع الثقيلة التي تتطلب صلابة عالية ودفع مباشر.
يعمل هذا المحرك المستطيل خطي لفائف الصوت عند أقصى فولت 28.7 فولت وله ثابت EMF الخلفي 9.7 فولت / م / ثانية. يزن الملف المتحرك 135 غرامًا والأبعاد الإجمالية هي 170 × 59.6 × 81.على الرغم من أدائها القوي ، فإن هيكلها المستطيل يسمح بالاندماج في أنظمة XY من نوع البوابة أو الجسر دون خلق ارتفاع تثبيت مفرط.
تعتمد الآلات الصغيرة التقليدية على المسامير الكروية، ولكن رد الفعل والارتداء يحدون من الدقة على مستوى الميكرون. يستبدل VCAS0065-1000-00A المحركات الدوارة والمسامير ذات الدفع الخطي المباشر،تحقيق عرض نطاق نطاق أكبر وصفر رد فعل ضارمسار 100 ملم كاف لتلبية احتياجات الطحن أو النقش أو فحص الأجزاء الصغيرة.
في معدات نصف الموصلات الخلفية للخط (BEOL) ، مثل آلات الارتباط أو محطات التقطيع ، فإن قوة الدفع 65N كافية لقطع الضوء أو اختبار المسبار مع الحفاظ على التشغيل السلس.الـ 22.4N الدفع المستمر يسمح للعمل المستمر دون ارتفاع درجة الحرارة عندما تكون مجهزة بتبديد الحرارة المناسب.
في تطبيقات تخفيف الاهتزاز النشطة للمعدات الثقيلة ، يولد هذا المحرك مستطيل الملف الصوتي دفعًا مضادًا للتعويض عن اضطرابات الترددات المنخفضة.في المحاكاة الميكانيكية الدقيقة، العلاقة الخطية بين التيار والدفع تبسط عملية التحكم.
الخصائص:
-
القوة القصوى:65 N
-
القوة المستمرة @ 25°C: 22.4N
-
السباق الكلي: 100 ملم
-
أقصى فولت: 28.7 فولت
-
ثابت المجال الكهرومغناطيسي الخلفي:9.7 V/m/s
-
وزن الملف: 135 غرام
-
الأبعاد (L × W × H):170 × 59.6 × 81.9 ملم
معايير المنتج:
| نموذج المنتج | قوة الذروة (ن) |
قوة مستمرة عند 25 درجة مئوية ((ش) |
السكتة الدماغية الكلية (ملم) |
الجهد القصوى (V) |
ثابت المجال الكهرومغناطيسي الخلفي (V/m/s) |
وزن الملف (ز) |
الطول (ملم) |
العرض (ملم) |
الطول (ملم) |
| VCAS0002-0498-00A | 2.1 | 1.3 | 50 | 11.3 | 1.3 | 15 | 72 | 42.6 | 33 |
| VCAS0002-0747-00A | 2.1 | 1.3 | 74.7 | 11.3 | 1.3 | 15 | 100.5 | 42.6 | 37 |
| VCAS0006-0030-00A | 6.1 | 3.2 | 3 | 13.3 | 4.6 | 18.2 | 25.1 | 34.1 | 27 |
| VCAS0006-0099-00A | 6.1 | 3.2 | 10 | 13.7 | 4.6 | 18.2 | 33.5 | 34.1 | 26.9 |

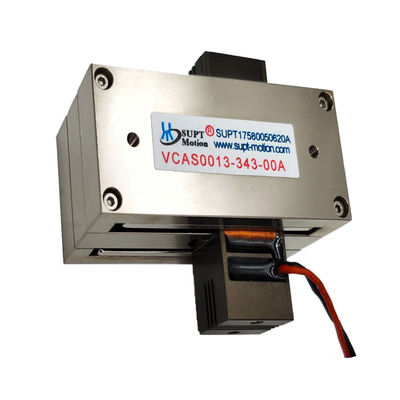

| VCAS0013-0343-00A | 13 | 8 | 34.3 | 12.6 | 5.8 | 40 | 68.3 | 60 | 34.8 |
| VCAS0065-1000-00A | 65 | 22.4 | 100 | 28.7 | 9.7 | 135 | 170 | 59.6 | 81.9 |
VCAS0065-0100-00A:
| المعلم | القيمة | المعلم | القيمة |
| النموذج | VCAS0065-0100-00A | أقصى قوة دفع | 65N |
| الدفع المستمر (25 درجة مئوية) | 22.4N | السباق الكلي | 100ملم |
| الجهد القصوى | 28.7 فولت | ثابت الـ EMF الخلفي | 9.7 فولت/م/ث |
| الطول | 170ملم | العرض | 59.6ملم |
| الطول | 81.9ملم | وزن الملف | 135 غرام |
التطبيقات:
1مراحل الطحن / الحفر الصغيرة
2.سيمكوندكتور بوندر Z-محور
3محاكاة قوة دقيقة
4.التأرجح النشط للحمل الثقيل
5.مسح عالية الدفع
| التطبيق الرئيسي لمحرك لفائف الصوت: | ||||||||||
| 1صناعة أشباه الموصلات: الأسلاك والقطع والحفر وأنظمة النقل واللحام والروبوتات. | ||||||||||
| 2- تشغيل الصمامات في الميدان:صمامات قياس النوع، أنظمة اختبار الضغط، نظام حقن الصمامات الهوائية. | ||||||||||
| 3صناعة الآلات الصغيرة: أنظمة التغذية، الحفر المجهري، الطباشير الدقيقة. | ||||||||||
| 4نظام الاهتزاز: طاولة الهزاز، منصة الاهتزاز. | ||||||||||
| 5المجال الطبي: نظام حقن صغير، معدات التنفس، معدات الاختبار. | ||||||||||
| 6تكنولوجيا الطيران: نظام التحكم في الطيران، نظام ردود الفعل للطيار. | ||||||||||
| 7مجال الاستخدام التجاري: جهاز الكمبيوتر مضخة التبريد نظام تركيز الكاميرا المصغرة التلقائي. | ||||||||||
| 8صناعة الأتمتة: معدات الليزر، الموزع، معدات الاختبار، آلات النسيج. |
