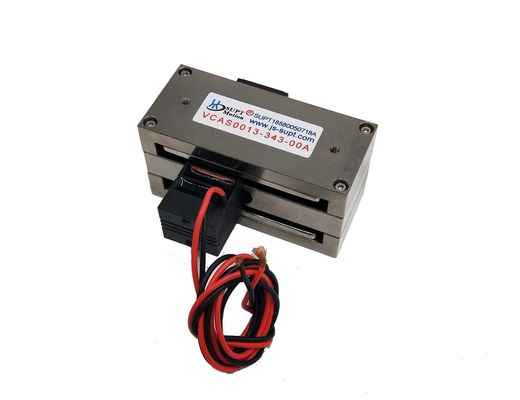

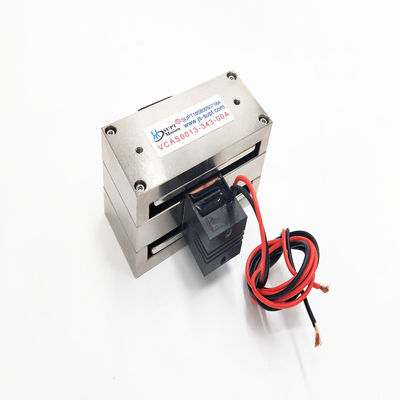

محرك ملف صوتي مستطيل الشكل منخفض المستوى لمرحلة المجهر عالية الدقة
تفاصيل المنتج
| ميزة الحماية | مغلق تماما | رقم الموديل | VCAS0002-0498-00A |
|---|---|---|---|
| طريقة التحكم | الكترونية | إجمالي السكتة الدماغية | 50 ملم |
| بناء | المغناطيس الدائم | قوة الذروة | 2.1N |
| مقاس | 72 × 42.6 × 33 ملم | الكلمات الرئيسية | محركات الملفات الصوتية المستطيلة |
| الجهد االكهربى | 11.3V | وزن الملف | 15g |
| سرعة | السرعة العالية (rpm) | يكتب | مايكرو موتور |
| إبراز | محرك ملف صوتي منخفض المستوى,مشغل ملف صوتي مستطيل,محرك مسرح مجهر عالي الدقة |
||
منتوج وصف
وصف المنتج:
تعد محركات الملفات الصوتية الخطية المستطيلة الخاصة بـ SUPT MOTION مكونات مثالية للدفع المباشر لمراحل المجهر عالية الدقة. تم تصميمها خصيصًا لتطبيقات مثل الفحص المجهري البيولوجي، ومراقبة المعادن، والفحص الدقيق، ومراقبة الموائع الدقيقة، وهي تعمل بشكل كبير على تحسين دقة تحديد موضع المسرح، وسلاسة الحركة، وسرعة استجابة التركيز. بفضل تصميمه المسطح والمدمج، يتم دمج محرك الملف الصوتي الخطي المستطيل هذا بسهولة في الجزء الداخلي لمسرح المجهر. وهو متوافق مع منصات المحور XY وآليات التركيز التلقائي للمحور Z، مما يلغي الحاجة إلى مكونات النقل المتوسطة مثل براغي الرصاص وقضبان التوجيه لتحقيق حركة خطية دقيقة مع صفر رد فعل عكسي، وخطأ إرجاع صفر، واهتزاز منخفض. عند دمجها مع ردود فعل موضع الحلقة المغلقة، فإنها تتيح تحديد موضع دقيق على مستوى الميكرون وحركة سلسة عالية السرعة، مما يمنع بشكل فعال الارتعاش والانحراف وانقطاع الصورة أثناء مراقبة العينة، وبالتالي تعزيز وضوح التصوير واستقرار المراقبة بشكل كبير. تلبي قدرتها على الضربة الطويلة مقاس 50 مم متطلبات مسح العينات على نطاق واسع، والخياطة البانورامية، وتحديد المواقع متعددة النقاط. بالإضافة إلى ذلك، فإن ميزاته المنخفضة الضوضاء والحرارة المنخفضة والموثوقية العالية تجعله مناسبًا للتشغيل المستمر طويل الأمد في تطبيقات الفحص المجهري. يتم استخدامه على نطاق واسع في مجاهر علوم الحياة، ومجاهر الفحص الصناعي، والمجاهر الفلورية ومتحد البؤر، مما يوفر حلول التحكم في الحركة مستقرة وفعالة ودقيقة للمراقبة المجهرية عالية الدقة والتصوير الآلي.
سمات:
-
قوة الذروة: 2.1N
-
القوة المستمرة عند 25 درجة مئوية: 1.3 نيوتن
-
إجمالي السكتة الدماغية: 50 مم
-
أقصى جهد: 11.3 فولت
-
ثابت EMF الخلفي: 1.3 فولت/م/ث
-
وزن اللفة: 15 جرام
-
الأبعاد (الطول × العرض × الارتفاع):72×42.6×33 ملم
معلمات المنتج:
| نموذج المنتج | قوة الذروة (ن) |
القوة المستمرة عند 25 درجة مئوية (ن) |
السكتة الدماغية الكلية (مم) |
ماكس الجهد (الخامس) |
عودة EMF ثابت (الخامس / م / ث) |
وزن الملف (ز) |
طول (مم) |
عرض (مم) |
ارتفاع (مم) |
| VCAS0002-0498-00A | 2.1 | 1.3 | 50 | 11.3 | 1.3 | 15 | 72 | 42.6 | 33 |
| VCAS0002-0747-00A | 2.1 | 1.3 | 74.7 | 11.3 | 1.3 | 15 | 100.5 | 42.6 | 37 |
| VCAS0006-0030-00A | 6.1 | 3.2 | 3 | 13.3 | 4.6 | 18.2 | 25.1 | 34.1 | 27 |
| VCAS0006-0099-00A | 6.1 | 3.2 | 10 | 13.7 | 4.6 | 18.2 | 33.5 | 34.1 | 26.9 |
| VCAS0013-0343-00A | 13 | 8 | 34.3 | 12.6 | 5.8 | 40 | 68.3 | 60 | 34.8 |
| VCAS0065-1000-00A | 65 | 22.4 | 100 | 28.7 | 9.7 | 135 | 170 | 59.6 | 81.9 |
VCAS0002-0498-00A:
| المعلمة | قيمة | المعلمة | قيمة |
| نموذج | VCAS0002-0498-00A | التوجه الذروة | 2.1 ن |
| الدفع المستمر (25 درجة مئوية) | 1.3 ن | السكتة الدماغية الشاملة | 49.8 ملم |
| الجهد الأقصى | 11.3 فولت | ثابت EMF الخلفي | 1.3 فولت/م/ث |
| طول | 72 ملم | عرض | 42.6 ملم |
| ارتفاع | 33 ملم | وزن الملف | 15 جرام |
التطبيقات:
1. مراحل المجهر XY
2. جداول محاذاة الليزر
3. وحدات تحديد المواقع الاستشعار
4. المسح الضوئي للفحص
| التطبيق الرئيسي لمحرك الملف الصوتي: | ||||||||||
| 1. صناعة أشباه الموصلات: الأسلاك، القطع، الحفر، أنظمة النقل، اللحام، الروبوتات. | ||||||||||
| 2. تشغيل الصمام في الميدان: نوع صمامات القياس، وأنظمة اختبار الضغط، ونظام الحقن الكيميائي للصمام الهوائي. | ||||||||||
| 3. صناعة الآلات الدقيقة: أنظمة التغذية، الحفر الدقيق، الختم الدقيق. | ||||||||||
| 4. نظام الاهتزاز: طاولة الاهتزاز، منصة الاهتزاز. | ||||||||||
| 5. المجال الطبي: نظام الحقن المجهري، معدات التنفس، معدات الاختبار. | ||||||||||
| 6. تكنولوجيا الطيران: نظام التحكم في الطيران، نظام التغذية الراجعة للطيارين. | ||||||||||
| 7. مجال الاستخدام التجاري: نظام التركيز التلقائي لمضخة تبريد الكمبيوتر المصغرة للكاميرا. | ||||||||||
| 8. صناعة الأتمتة: معدات الليزر، الموزع، معدات الاختبار، آلات النسيج. |
