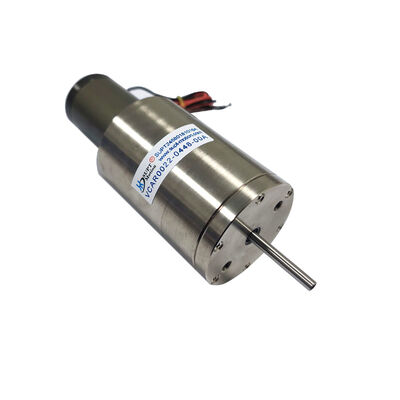

44N 5.9mm سكتة عالية الدقة محرك لفائف الصوت للأنظمة AOI
تفاصيل المنتج
| نوع المنتج | محرك ملف صوتي خطي | الاستخدام | تحديد ملامح السطح بدقة، قارب، سيارة، دراجة كهربائية |
|---|---|---|---|
| ميناء | شنغهاي | مزود الطاقة | متطلبات الجهد والتيار |
| قوة الذروة | 44 ن | بناء | المغناطيس الدائم |
| نوع القوة | قوة الدفع المباشرة | ضمان | 3 أشهر-1 سنة |
| أقصى جهد | 14.3 فولت | ميزة الحماية | مغلق تماما |
| إجمالي السكتة الدماغية | 5.9mm | نوع محرك الأقراص | ملف صوتي |
| إبراز | محرك ملف صوتي عالي الدقة 44N,محرك ملف صوتي بسكتة 5.9 مم,محرك ملف صوتي خطي لأنظمة AOI |
||
منتوج وصف
وصف المنتج:
VCAB0044-0059-00A هو محرك لفائف صوتية ذات دقة عالية ، نوع نصف مغلق للعمود ، تم تحسينه للتفتيش البصري الآلي (AOI) ، معدات اختبار أشباه الموصلات ،وتطبيقات تحديد المواقع الدقيقة التي تتطلب دقة عالية للغاية وتكرار.

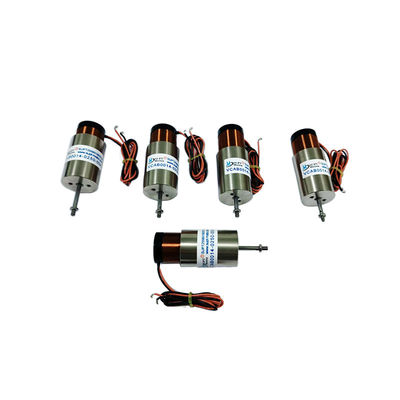

تتميز سلسلة VCAB من محركات الملفات الصوتية الخطية بتصميم عمود حركة مدمج وتدمج محامل خطية دقيقة لتوفير توجيه سلس وانخفاض الاحتكاك ودقة استثنائية.يتم بناء عمود الحركة من خفيفة الوزنالمواد عالية الصلابة المقاومة للاستعمال، والتي تضمن دقة وضع ثابتة على ملايين الدورات. تصميم خفيف الوزن يسمح بالتسارع السريع وأوقات الاستقرار القصيرة،مما يجعلها مثالية لتطبيقات التفتيش والاختبار بسرعة عالية.
في أنظمة فحص AOI ونصف الموصلات ، فإن تحديد موقع محور Z الدقيق أمر بالغ الأهمية للحفاظ على التركيز أثناء التقاط الصورة عالية السرعة.هذا المحرك خطي للفوهات الصوتية يستخدم تصميم محرك مباشر مع صفر تأثيرات cogging، مما يضمن حركة سلسة وخالية من القطع الأثرية ؛ في الوقت نفسه ، فإن نسبة الدفع العالية إلى الكتلة تمكن من تعديلات تركيز سريعة دون تجاوز.9 ملم ضربة توفر مسافة واسعة لنظم التركيز التلقائي وتطبيقات قياس ملفات تعريف السطح.
تصميم الغطاء شبه المغلق يحمي المكونات الداخلية من الغبار والملوثاتوهو أمر بالغ الأهمية في بيئات الغرف النظيفة حيث يمكن أن تؤثر الجسيمات على جودة الفحص البصري- محامل الدقة المتكاملة تلغي الحاجة إلى مجموعات خارجية للسكك الحديدية، مما يقلل من تعقيد النظام وتكلفة مع زيادة الموثوقية العامة.
هذا المحرك الخطي للفم المكوب مناسب أيضًا لتطبيقات اختبار المسبار ، حيث تكون قوة الاتصال الخاضعة للسيطرة أمرًا حاسمًا للقياسات الكهربائية الدقيقة.العلاقة الخطية بين القوة والتيار تمكن تنظيم القوة الدقيق، مما يضمن ضغط اتصال ثابت عبر نقاط اختبار متعددة. ويمنع آلية رد الفعل الصفري أخطاء في الموقع ، وبالتالي تجنب فشل الاتصال أو الكشف عن الأخطاء الكاذبة.
الخصائص:
- اسم المنتجمحرك لفائف الصوت الخطية
- رقم الطراز:VCAH0044-0059-00A
- القوة القصوى: 44.1 ن
- القوة المستمرة @ 25°C: 17.7 N
- السباق الإجمالي: 5.9 ملم
- الجهد القصوى: 14.3 فولت
- ثابت المجال الكهرومغناطيسي الخلفي: 8 فولت/م/ث
- وزن الملف: 43 غرام
- قطر الستاتور: 46 ملم
المعلمات التقنية:
| نموذج المنتج | قوة الذروة (ن) |
قوة مستمرة عند 25 درجة مئوية ((ش) |
السكتة الدماغية الكلية (ملم) |
الجهد القصوى (V) |
ثابت المجال الكهرومغناطيسي الخلفي (V/m/s) |
وزن الملف (ز) |
قطر الستاتور | خيط نهاية العمود (ملم) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2 ((خارجية) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5 ((خارجية) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3 ((خارجية) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3 ((خارجية) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | العمود 48 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3 ((خارجية) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3 ((داخلية) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3 ((داخلية) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3 ((خارجية) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3 ((داخلية) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3 ((داخلية) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3 ((داخلية) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3 ((داخلية) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3 ((خارجية) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3 ((داخلية) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3 ((داخلية) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3 ((داخلية) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | عجلة 10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3 ((داخلية) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3 ((داخلية) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | عجلة 8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | عجلة 10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | عجلة 8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | عجلة 10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | عجلة 10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | عجلة 10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | عجلة 10 |
التطبيقات:
| التطبيق الرئيسي لمحرك لفائف الصوت: | ||||||||||
| 1صناعة أشباه الموصلات: الأسلاك، القطع، الحفر، أنظمة النقل، اللحام، الروبوتات. | ||||||||||
| 2- تشغيل الصمامات في الميدان:صمامات قياس النوع، أنظمة اختبار الضغط، نظام حقن الصمامات الهوائية الكيميائية. | ||||||||||
| 3صناعة الآلات الصغيرة: أنظمة التغذية، الحفر المجهري، الطباشير الدقيقة. | ||||||||||
| 4نظام الاهتزاز: طاولة الهزاز، منصة الاهتزاز. | ||||||||||
| 5المجال الطبي: نظام حقن صغير، معدات التنفس، معدات الاختبار. | ||||||||||
| 6تكنولوجيا الطيران: نظام التحكم في الطيران، نظام ردود الفعل للطيار. | ||||||||||
| 7مجال الاستخدام التجاري: جهاز الكمبيوتر مضخة التبريد نظام تركيز الكاميرا المصغرة التلقائي. | ||||||||||
| 8صناعة الأتمتة: معدات الليزر، الموزع، معدات الاختبار، آلات النسيج. |
1التركيز الآلي بالتحقق البصري الآلي (AOI)
2اختبار مسبار أشباه الموصلات
3تحديد ملامح السطح بدقة
4وضع الإبرة
5تحكم قوة اتصال مسبار الاختبار
6تحديد موقع معدات المتروولوجيا
