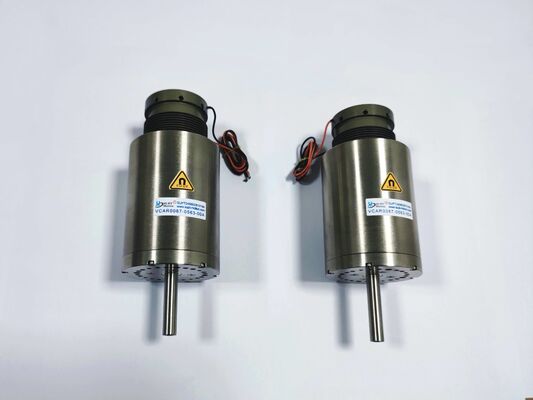

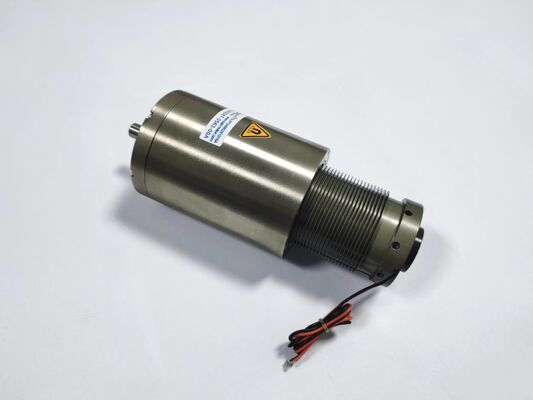

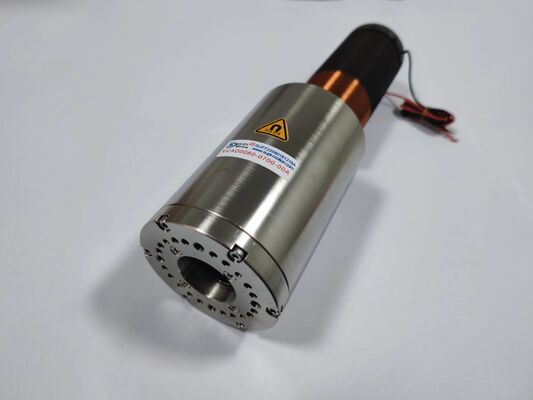

محرك 22N 44.8mm Long Stroke Shaft Linear Voice Coil للأنظمة المسحية
تفاصيل المنتج
| ضمان | 3 أشهر-1 سنة | نموذج المنتج | VCAB0022-0448-00A |
|---|---|---|---|
| الوزن (ز) | 52 | قوة الذروة (ن) | 22 |
| إجمالي الشوط (مم) | 44.8 | أقصى جهد (فولت) | 14.3 |
| طلب | المنتج التلقائي | سرعة | السرعة العالية (rpm) |
| نوع المنتج | محرك ملف صوتي خطي | القوة المستمرة(نيوتن) | 11.4 ن |
| مجالات التطبيق | 3C للإلكترونيات، وأشباه الموصلات، والأتمتة، والبصريات، ومعدات الفحص | ||
| إبراز | 44.8 ملم محرك خطي بطاقة طويلة للصوت,محرك لفائف الصوت الخطي بقوة 22N,محرك خطي للفيديو للأنظمة المسحية |
||
منتوج وصف
وصف المنتج:
تم تصميم محرك الملف الصوتي من نوع العمود VCAB0022-0448-00A خصيصًا لأنظمة المسح وخطوط التأخير البصرية وتطبيقات تحديد المواقع الخطية الدقيقة التي تتطلب سفرًا طويلًا دون الحاجة إلى تحويل دوار إلى خطي معقد.
تتميز سلسلة VCAB بعمود حركة متكامل مع محامل خطية دقيقة، مما يضمن توجيهًا سلسًا ومنخفض الاحتكاك عبر نطاق الشوط بالكامل. العمود المتحرك مصنوع من مواد خفيفة الوزن وعالية الصلابة ومقاومة للتآكل. إنه قادر على المسح المستمر أو الحركة الترددية دون ارتفاع درجة الحرارة، مما يجعله مناسبًا لدورات العمل عالية الكثافة.
في أنظمة التصوير المقطعي التوافقي البصري (OCT) ومقاييس طيف الأشعة تحت الحمراء لتحويل فورييه (FTIR)، تعد المحركات الخطية طويلة الشوط ضرورية لضبط طول المسار البصري. يلغي محرك الملف الصوتي الخطي هذا الحاجة إلى البراغي الكروية أو محركات الحزام، مما يوفر حركة مباشرة وخالية من التروس تضمن خطية المسح الضوئي وتقلل من الأعمال الفنية الميكانيكية.
يعمل تصميم رد الفعل العكسي الصفري على تحسين إمكانية تكرار القياس، وهو أمر بالغ الأهمية للتطبيقات الطيفية والمترولوجية عالية الدقة. بالمقارنة مع المجموعات التقليدية من المحركات الدوارة ومسامير الرصاص، فإن محرك الملف الصوتي الخطي هذا يوفر العديد من المزايا المهمة: عدم وجود رد فعل ميكانيكي عنيف، ومنحنى سرعة سلس خالٍ من تأثيرات التسنن، واحتكاك أقل لضمان إخراج قوة مستقرة، وهيكل ميكانيكي أبسط.
يعمل تصميم المحرك المباشر أيضًا على التخلص من نقاط التآكل المرتبطة بالسنون وأسنان الحزام، وبالتالي إطالة عمر الخدمة وضمان معايرة أكثر استقرارًا على المدى الطويل. يحمي الغلاف شبه المغلق المكونات الداخلية بينما يسمح بسهولة الفحص أو الصيانة. يعد هذا التصميم مفيدًا بشكل خاص في البيئات الصناعية حيث يمكن أن يؤثر الغبار والجسيمات على أداء المحامل الخطية الدقيقة.
سمات:
-
قوة الذروة: 22 ن
-
القوة المستمرة عند 25 درجة مئوية: 11.4 نيوتن
-
إجمالي الشوط: 44.8 ملم
-
أقصى جهد: 14.3 فولت
-
ثابت EMF الخلفي: 4 فولت/م/ث
-
وزن اللفة: 52 جم
-
قطر الجزء الثابت: 48 ملم
-
خيط نهاية العمود: M3 (داخلي)
معلمات المنتج:
| نموذج المنتج | قوة الذروة (ن) |
القوة المستمرة عند 25 درجة مئوية (ن) |
السكتة الدماغية الكلية (مم) |
ماكس الجهد (الخامس) |
عودة EMF ثابت (الخامس / م / ث) |
وزن الملف (ز) |
قطر الجزء الثابت | موضوع نهاية رمح (مم) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2 (الخارجي) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5 (خارجي) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3 (الخارجي) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3 (الخارجي) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | رمح ∮4.8 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3 (الخارجي) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3 (داخلي) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3 (داخلي) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3 (الخارجي) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3 (داخلي) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3 (داخلي) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3 (داخلي) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3 (داخلي) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3 (الخارجي) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3 (داخلي) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3 (داخلي) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3 (داخلي) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | رمح ∮10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3 (داخلي) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3 (داخلي) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | رمح ∮8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | رمح ∮10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | رمح ∮8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | رمح ∮10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | رمح ∮10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | رمح ∮10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | رمح ∮10 |
التطبيقات:
-
مسح التصوير المقطعي التوافقي البصري (OCT).
-
خطوط التأخير الضوئية بمطياف FTIR
-
أنظمة القياس الخطي الدقيقة
-
مسح جهات الاتصال ثلاثي الأبعاد
-
إلغاء الاهتزاز النشط
-
توجيه شعاع الليزر
