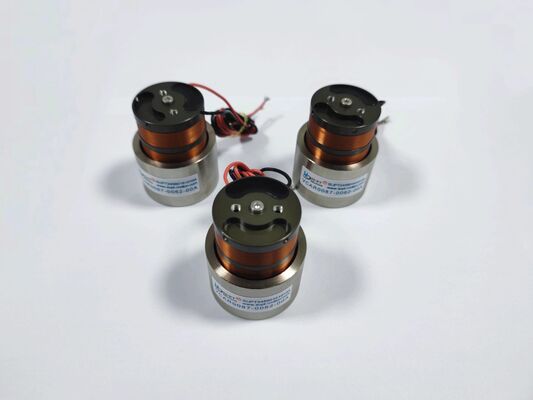

محرك ملف صوتي من نوع السكتة الدماغية 15N 12.7 مم لفحص أشباه الموصلات
تفاصيل المنتج
| ضمان | 3 أشهر-1 سنة | نموذج المنتج | VCAB0015-0127-00A |
|---|---|---|---|
| الوزن (ز) | 21.5 | قوة الذروة (ن) | 15 |
| إجمالي الشوط (مم) | 12.7 | أقصى جهد (فولت) | 12.5 |
| دقة تحديد المواقع | عالي | القوة المستمرة(نيوتن) | 4.9 ن |
| نوع المنتج | محرك لفائف الصوت الخطي مع رمح | ضوضاء | ضوضاء منخفضة |
| التطبيقات | تحديد المواقع بدقة، اللمس، البصريات، تصنيع أشباه الموصلات | ||
| إبراز | 12محرك لفائف صوتي من نوع العمود ذو ضربة 7 ملم,محرك لفائف صوتي 15N للاستكشاف في أشباه الموصلات,محرك لفائف صوتي خطي مع الضمان |
||
منتوج وصف
وصف المنتج:
يتميز محرك الملف الصوتي من نوع العمود SUPT، طراز VCAB0015-0127-00A، بدقة عالية ومصمم خصيصًا لاختبار مسبار رقاقة أشباه الموصلات، وتحديد موضع الارتفاع بدقة، وتطبيقات معدات الاختبار الآلية.
يتميز محرك الملف الصوتي الخطي هذا بتصميم عمود الحركة المدمج ويتضمن محامل خطية دقيقة، مما يوفر دقة توجيه استثنائية وتشغيل سلس. عمود الحركة مصنوع من مواد خفيفة الوزن وعالية الصلابة ومقاومة للتآكل، مما يضمن أداءً مستقرًا.
في تطبيقات اختبار مسبار أشباه الموصلات، يعد الحفاظ على قوة اتصال مستقرة أمرًا بالغ الأهمية لمنع تلف وسادات الربط الدقيقة أو أطراف المسبار. يحقق تصميم المحرك المباشر لمحرك الملف الصوتي دقة تحديد المواقع القابلة للتكرار على مستوى الميكرومتر، مما يساهم بشكل مباشر في تحسين إنتاجية الاختبار وتقليل المعدلات الإيجابية الخاطئة.
بالمقارنة مع محرك السائر التقليدي أو منصات لولبية الرصاص التي تعمل بمحرك مؤازر، فإن VCAB0015-0127-00A يوفر أداء ديناميكي فائق، وصفر رد فعل ميكانيكي، وفقدان احتكاك أقل. تلبي قدرته على الاستجابة عالية التردد متطلبات التدوير السريع لتطبيقات الاختبار عالية الإنتاجية، في حين أن تصميمه منخفض الطاقة يقلل من توليد الحرارة الذي يمكن أن يضر بالاستقرار الحراري لأنظمة القياس الدقيقة.
يعتبر محرك الملف الصوتي الخطي هذا مناسبًا أيضًا لتحديد موضع المحور Z في أنظمة وضع الرقائق، ورؤوس التوزيع الدقيقة، ومنصات الفحص البصري الآلي (AOI) التي تتطلب حركة رأسية سريعة ودقيقة. إن حجمه الصغير وواجهته الميكانيكية البسيطة يجعله حلاً مثاليًا للتوصيل والتشغيل لترقية المحاور الهوائية أو التي تعمل بالبراغي الموجودة إلى محركات كهربائية عالية الأداء.
سمات:
-
قوة الذروة: 15 ن
-
القوة المستمرة عند 25 درجة مئوية: 4.9 نيوتن
-
إجمالي الشوط: 12.7 ملم
-
أقصى جهد: 21.5 فولت
-
ثابت EMF الخلفي: 4.1 فولت/م/ث
-
وزن اللفة: 12.5 جم
-
قطر الجزء الثابت: 30.5 ملم
-
نهاية العمود: عمود عادي بقطر 4.8 مم
معلمات المنتج:
| نموذج المنتج | قوة الذروة (ن) |
القوة المستمرة عند 25 درجة مئوية (ن) |
السكتة الدماغية الكلية (مم) |
ماكس الجهد (الخامس) |
عودة EMF ثابت (الخامس / م / ث) |
وزن الملف (ز) |
قطر الجزء الثابت | موضوع نهاية رمح (مم) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2 (الخارجي) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5 (خارجي) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3 (الخارجي) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3 (الخارجي) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | رمح ∮4.8 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3 (الخارجي) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3 (داخلي) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3 (داخلي) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3 (الخارجي) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3 (داخلي) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3 (داخلي) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3 (داخلي) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3 (داخلي) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3 (الخارجي) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3 (داخلي) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3 (داخلي) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3 (داخلي) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | رمح ∮10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3 (داخلي) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3 (داخلي) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | رمح ∮8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | رمح ∮10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | رمح ∮8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | رمح ∮10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | رمح ∮10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | رمح ∮10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | رمح ∮10 |
التطبيقات:
-
فحص رقاقة أشباه الموصلات
-
تحديد موضع المحور Z في القالب المرفق
-
رؤوس توزيع دقيقة
-
الفحص البصري الآلي (AOI)
-
اختبار تحديد المواقع
-
مشغلات محطة التحقيق
