محرك ملف صوتي خطي ذو عمود لمعدات الفحص الدقيقة الإلكترونية 3C
تفاصيل المنتج
| ضمان | 3 أشهر-1 سنة | نموذج المنتج | VCAB0013-0072-00A |
|---|---|---|---|
| الوزن (ز) | 16.2 | قوة الذروة (ن) | 13 |
| إجمالي الشوط (مم) | 7.2 | أقصى جهد (فولت) | 26.6 |
| طلب | المنتج التلقائي | دقة تحديد المواقع | عالي |
| نوع المنتج | محرك ملف صوتي خطي | القوة المستمرة(نيوتن) | 4.2N |
| ضوضاء | ضوضاء منخفضة | ||
| إبراز | محرك لفائف الصوت الخطي,محرك خطي لفائف الصوت للتفتيش,محرك خطي دقيق للفم |
||
منتوج وصف
وصف المنتج:
نموذج VCAB0013-0072-00A من SUPT MOTION® هو محرك لفائف صوتي خطي نصف عمودي عالي الدقة تم تطويره خصيصًا لتطبيقات الاختبار الدقيق في صناعة الإلكترونيات 3C.يحتوي على محمل خطي دقيق مدمج وعمدة محرك مقاومة للاستعمال، يحتوي نهاية العمود على تصميم خيط خارجي من طراز M3 ، مما يسمح بالاتصال المباشر بمحركات التشغيل مثل أجهزة الفحص ، فوهات الشفط ،معدات تحديد المواقع دون الحاجة إلى مكونات انتقال وسيطةيلبي تماما متطلبات تحديد المواقع عالية الدقة من التطبيقات مثل فحص الرقاقة الإلكترونية 3C، وفحص مظهر المكونات، وقياس الأبعاد الدقيقة.
يستخدم هذا المحرك الخطي للفول الصوتي تصميم دائرة مغناطيسية محسّنة وهيكل التلف بدون جوهر للقضاء على تأثيرات التشنج ، مع تقلبات الدفع أثناء التشغيل ≤0.8٪.لا يظهر أيّ هستيريس ميكانيكيّ أو ردّ فعل مضاد، يوفر دقة تحديد المواقع عالية، ويمكن تكرار ممتاز، والاستجابة السريعة. يمكن أن تؤدي بسرعة إجراءات مثل تحديد المواقع الدقيقة للمسحات التفتيش،لقطات عالية السرعة ووضع رقائق، وقياس الأبعاد للمكونات،تحسين كفاءة التفتيش بنسبة 40% مقارنة بمحركات الخطوات التقليدية وزيادة فعالية التفتيش ومعدل الإنتاج بشكل كبير لخطوط إنتاج الإلكترونيات 3C.
هذا المحرك الخطي للفم يدعم كل من التحكم في النبضات PWM والتحكم التناظري، مما يتيح التكامل السلس مع أنظمة التحكم الرئيسية مثل PLCs وأجهزة الكمبيوتر الصناعية،جعل التشغيل بسيطا ومريحابالإضافة إلى ذلك ، يحتوي محرك الملف الصوتي الخطي على تصميم منخفض لاهتزازات يمنع مشاكل مثل صور التفتيش غير واضحة وانحرافات بيانات القياس الناجمة عن الاهتزاز ،ضمان دقة فحص المكونات الإلكترونية 3C.
بالمقارنة مع حلول محركات التفتيش التقليدية، يزيل VCAB0013-0072-00A مكونات ناقل الوسائط مثل العجلات، المسامير الرئيسي، والحزام المزامنة.يحتوي على بنية أكثر تكثيفا، دقة تحديد المواقع أعلى، وأوقات استجابة أسرع، وتوفير حل فعال ومستقر ودقيق للدفع المباشر لمجال التفتيش الدقيق للمنتجات الإلكترونية 3C.
الخصائص:
القوة القصوى للدفع: 13 N
الدفع المستمر (25 درجة مئوية): 4.2 ن
السباق الإجمالي: 7.2 ملم
الجهد القصوى: 26.6 فولت
ثابتة EMF الخلفية: 5.72 فولت/م/ث
وزن الدرع: 16.2 غرام
قطر الستاتور: 26.2 ملم
خيط نهاية العمود: M3 (خيط ذكر)
معايير المنتج:
| نموذج المنتج | قوة الذروة (ن) |
قوة مستمرة عند 25 درجة مئوية ((ش) |
السكتة الدماغية الكلية (ملم) |
الجهد القصوى (V) |
ثابت المجال الكهرومغناطيسي الخلفي (V/m/s) |
وزن الملف (ز) |
قطر الستاتور | خيط نهاية العمود (ملم) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2 ((خارجية) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5 ((خارجية) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3 ((خارجية) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3 ((خارجية) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | العمود 48 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3 ((خارجية) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3 ((داخلية) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3 ((داخلية) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3 ((خارجية) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3 ((داخلية) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3 ((داخلية) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3 ((داخلية) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3 ((داخلية) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3 ((خارجية) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3 ((داخلية) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3 ((داخلية) |

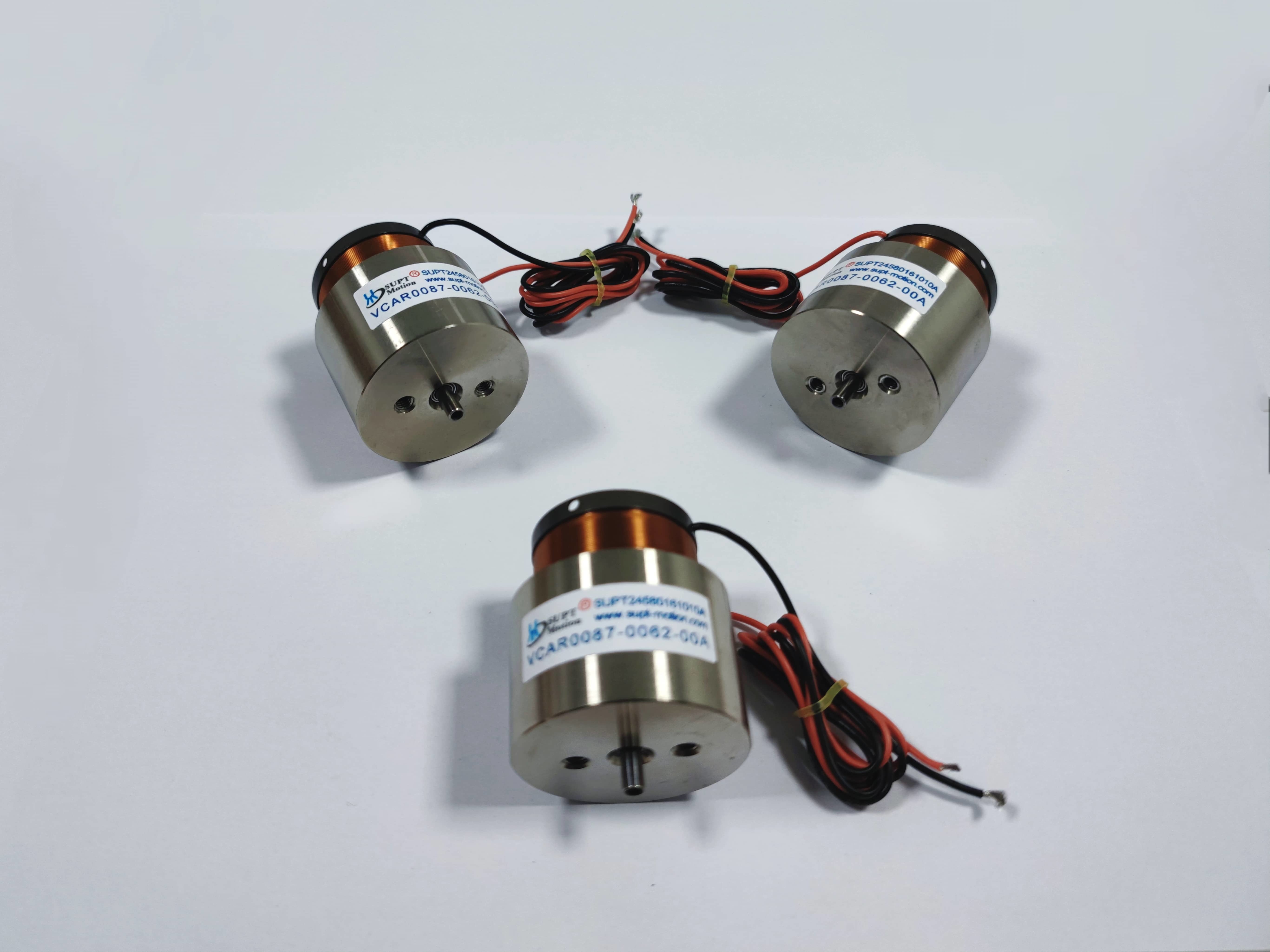

| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3 ((داخلية) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | عجلة 10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3 ((داخلية) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3 ((داخلية) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | عجلة 8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | عجلة 10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | عجلة 8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | عجلة 10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | عجلة 10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | عجلة 10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | عجلة 10 |
التطبيقات:
1.3C معدات فحص الشريحة الإلكترونية
2المكونات التفتيش البصري
3أدوات قياس الأبعاد الدقيقة
4معدات لتحديد مكان الشريحة عالية السرعة
5أنظمة فرز آلية للمنتجات 3C
6معدات وضع المكونات الإلكترونية.
