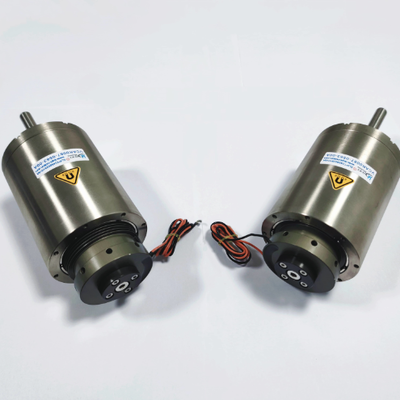

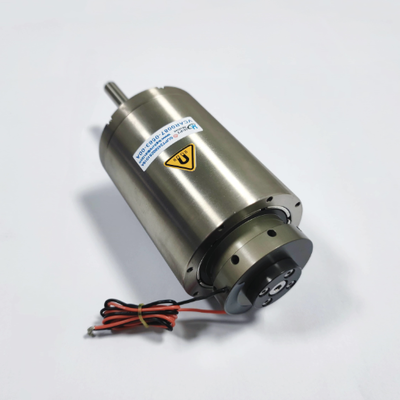

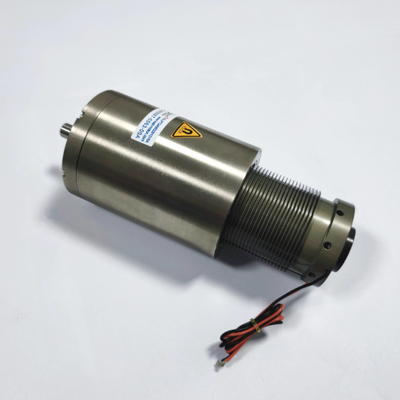

محرك لفائف الصوت الخطية عالية التسارع النطاق واسع السرعة VCAB 63.4V 87N
| مكان المنشأ | سوزو ، الصين |
|---|---|
| اسم العلامة التجارية | SUPT MOTION |
| إصدار الشهادات | ISO9001, CE, RoHS |
| رقم الموديل | سلسلة VCAB |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | USD 105-135 / Piece |
| تفاصيل التغليف | تغليف كرتوني مع رغوة مقاومة للصدمات، كرتون مموج بدرجة التصدير |
| وقت التسليم | 5-7 أيام للمخزون، 15-25 يوما للإنتاج |
| شروط الدفع | تي/تي |
| القدرة على العرض | 5000 قطعة شهريا |
تفاصيل المنتج
| قوة الذروة | 87 ن | قوة مستمرة | 17.5 ن |
|---|---|---|---|
| إجمالي السكتة الدماغية | 56.3ملم | أقصى جهد | 63.4 فولت تيار مستمر |
| فرض ثابت | 12.5 غير متاح | عودة EMF ثابت | 8.1 فولت/م/ث |
| وزن الملف | 177 جرام | قطر الستاتور | 72 ملم |
| طول المحرك | 110 ملم | نطاق السرعة | 0 - 2.0 م/ث |
| أقصى تسارع | 35 جرام | ||
| إبراز | محرك خطي عالي التسارع,محرك VCM واسع السرعة,محرك لفائف الصوت الخفيفة الوزن |
||
منتوج وصف
نظرة عامة على المنتج
تم تصميم محرك الملف الصوتي الخطي عالي التسارع VCAB0087-0563-00A خصيصًا لتطبيقات التحكم الدقيق في الحركة التي تتطلب استجابة سريعة وأداء سرعة مرن. يتميز هذا المحرك الخطي بالملف الصوتي بتصميم مباشر بدون تروس، ويوفر تسارعًا أقصى يصل إلى 35G مع الحفاظ على تحكم دقيق في السرعة عبر نطاق سرعة واسع للغاية. تقلل مجموعة الملفات خفيفة الوزن بشكل كبير من الكتلة المتحركة، مما يتيح تغييرات سريعة في الاتجاه، وأوقات استقرار أقصر، وتشغيلًا أكثر سلاسة في تطبيقات الالتقاط والوضع عالية السرعة ومعدات معالجة أشباه الموصلات.
على عكس أنظمة تحويل الحركة الدورانية إلى خطية التقليدية التي تعتمد على التروس أو البراغي أو الأحزمة، يولد سلسلة VCAB قوة دفع مباشرة من خلال التفاعل الكهرومغناطيسي. يلغي هذا التصميم المباشر بدون تروس أي تفاوت، ويقلل من التآكل الميكانيكي، ويوفر حركة خالية من التقطع تتراوح من تحديد المواقع دون الميكرون بسرعات منخفضة إلى الحركة عالية السرعة. بفضل المغناطيسات الأرضية النادرة، وملفات النحاس الدقيقة، وغلاف الألومنيوم الصلب، يحافظ محرك الملف الصوتي الخطي هذا على موثوقية عالية على مدى ملايين الدورات مع ضمان بقاء المجموعة بأكملها خفيفة الوزن وصغيرة الحجم، مما يجعلها مناسبة لوحدات الأتمتة ذات المساحة المحدودة.
يخضع محرك الملف الصوتي الخطي VCAB0087-0563-00A لاختبار بنسبة 100% لقوة الخرج، والاستمرارية الكهربائية، وسلامة العزل قبل مغادرة المصنع. يدعم محرك الملف الصوتي الخطي هذا الحركة ثنائية الاتجاه ويتميز بملفات سرعة قابلة للبرمجة، مما يمكّن مدمجي الأنظمة من تخصيص منحنيات التسارع وملفات السرعة لكل تطبيق محدد. من خلال الجمع بين نطاق سرعة واسع، واستقرار عالٍ، واستهلاك طاقة منخفض، تحقق سلسلة VCAB توازنًا مثاليًا بين الأداء الديناميكي والموثوقية طويلة الأمد في البيئات الصناعية المتطلبة.
المواصفات
المعلمات الفنية
| القوة القصوى | 87 نيوتن |
| القوة المستمرة (25 درجة مئوية) | 17.5 نيوتن |
| الشوط الكلي | 56.3 ملم |
| الجهد الأقصى | 63.4 فولت تيار مستمر |
| ثابت القوة | 12.5 نيوتن/أمبير |
| ثابت القوة الدافعة الكهربائية الخلفية | 8.1 فولت/متر/ثانية |
| وزن الملف | 177 جرام |
| قطر الجزء الثابت | 72 ملم |
| طول المحرك | 110 ملم |
| نطاق السرعة | 0 - 2.0 متر/ثانية |
| التسارع الأقصى | 35 جي |
| الثابت الزمني الكهربائي | 0.4 مللي ثانية |
معلومات عامة
| اسم العلامة التجارية | SUPT MOTION |
| رقم الموديل | سلسلة VCAB |
| مكان المنشأ | سوتشو، الصين |
| الشهادات | ISO9001، CE، RoHS |
| الحد الأدنى لكمية الطلب | قطعة واحدة |
| وقت التسليم | 5-7 أيام للمخزون، 15-25 يومًا للإنتاج |
التطبيق
يتم نشر محرك الملف الصوتي الخطي عالي التسارع من سلسلة VCAB على نطاق واسع في التطبيقات التي تتطلب حركة سريعة، وتحديد المواقع بدقة، وقابلية تعديل السرعة الواسعة:
- ربط الأسلاك ووضع الرقائق في أشباه الموصلات
- تحديد موضع رأس القطع بالليزر والوسم
- أنظمة الالتقاط والوضع عالية السرعة
- التحكم الدقيق في الصمامات ومضخات القياس
- معدات فحص الرقائق والمسح ثلاثي الأبعاد
- منصات التخميد النشط للاهتزازات
في كل سيناريو، يسمح نطاق السرعة الواسع للمشغلين بالتبديل بسلاسة بين حركات النقل السريعة وحركات تحديد المواقع البطيئة والدقيقة دون تغيير المكونات الميكانيكية، مما يبسط تصميم الآلة ويحسن الإنتاجية الإجمالية.
الأسئلة الشائعة
س1: ما هو أقصى تسارع ونطاق سرعة لسلسلة VCAB؟
ج1: تحقق سلسلة VCAB تسارعًا أقصى يصل إلى 35G وتدعم التحكم المستمر في السرعة من ما يقرب من الصفر إلى 2.0 متر في الثانية. تعتمد القيم الدقيقة على الطراز المحدد، وجهد القيادة، وظروف الحمل، ويمكن لمهندسينا مساعدتك في اختيار التكوين الأمثل لتطبيقك.
س2: كيف يفيد نطاق السرعة الواسع تطبيقي؟
ج2: يتيح نطاق السرعة الواسع لمحرك واحد التعامل مع كل من حركات النقل عالية السرعة وتحديد المواقع الدقيق منخفض السرعة. هذا يلغي الحاجة إلى مراحل قيادة منفصلة أو نواقل ميكانيكية معقدة، مما يبسط تصميم الآلة ويحسن الإنتاجية الإجمالية ودقة تحديد المواقع.
س3: هل المحرك مناسب للتشغيل المستمر؟
ج3: نعم. تم تصميم سلسلة VCAB للتشغيل بدورة عمل عالية مع تصنيف قوة مستمر يبلغ 17.5 نيوتن عند 25 درجة مئوية. للتطبيقات التي تتطلب خرج قوة عالٍ ومستمر، نوصي بتقييم الأداء الحراري مع فريق الهندسة لدينا لاختيار الملف المناسب وتكوين التبريد.
س4: ما هي شهادات الجودة والدعم الفني التي تقدمونها؟
ج4: جميع محركات سلسلة VCAB حاصلة على شهادة ISO9001 وتتوافق مع متطلبات CE و RoHS. نقدم وثائق فنية كاملة، ورسومات توصيل، ودعمًا للتطبيقات. تتوفر أطوال أشواط مخصصة، وتصنيفات قوة، وخيارات موصلات عند الطلب مع وقت تسليم نموذجي يتراوح من 15 إلى 25 يومًا.
س5: ما هو الحد الأدنى لكمية الطلب ووقت التسليم؟
ج5: الحد الأدنى لكمية الطلب هو قطعة واحدة لعينات التقييم. يتم تسليم الطلبات القياسية في غضون 5 إلى 7 أيام للطرز المخزنة و 15 إلى 25 يومًا للإصدارات المخصصة. نقدم تغليفًا بالكرتون مع بطانات رغوية مقاومة للصدمات لضمان الشحن الآمن في جميع أنحاء العالم.
