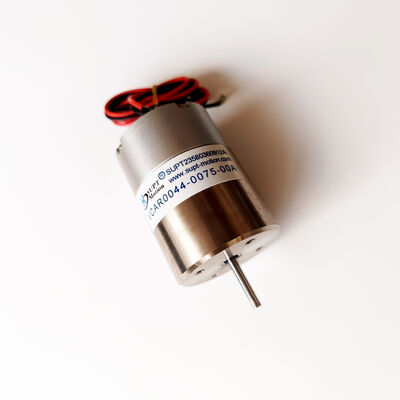

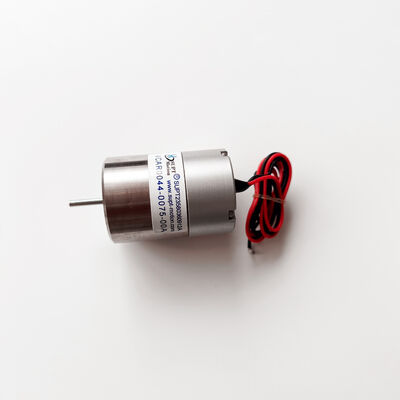

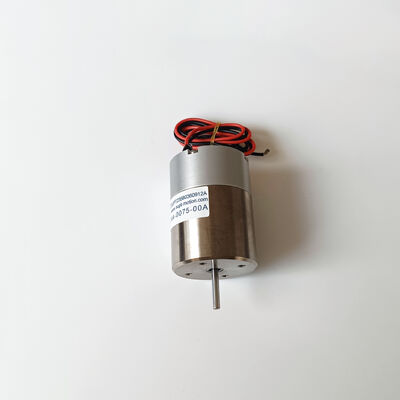

مشغل صوت خطي بنطاق سرعة واسع، ثبات عالٍ، VCAH 16.8 فولت، 44 نيوتن
| مكان المنشأ | سوزو ، الصين |
|---|---|
| اسم العلامة التجارية | SUPT MOTION |
| إصدار الشهادات | ISO9001, CE, RoHS |
| رقم الموديل | سلسلة VCAH |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | USD 90-120 / Piece |
| تفاصيل التغليف | تغليف كرتوني مع رغوة مقاومة للصدمات، كرتون مموج بدرجة التصدير |
| وقت التسليم | 5-7 أيام للمخزون، 15-25 يوما للإنتاج |
| شروط الدفع | تي/تي |
| القدرة على العرض | 5000 قطعة شهريا |
تفاصيل المنتج
| قوة الذروة | 44 ن | قوة مستمرة | 13.7 ن |
|---|---|---|---|
| إجمالي السكتة الدماغية | 7.5 ملم | أقصى جهد | 16.8 فولت تيار مستمر |
| فرض ثابت | 7.2 ن/أ | عودة EMF ثابت | 7.6 فولت/م/ث |
| وزن الملف | 38.6 جرام | قطر الستاتور | 31.1 ملم |
| طول المحرك | 35.9 ملم | نطاق السرعة | 0 - 1.5 م/ث |
| أقصى تسارع | 30 جرام | تكرار الموقف | +/-2 أم |
| إبراز | مشغل خطي بنطاق سرعة واسع,محرك لفائف الصوت عالية الاستقرار,مشغل VCM عالي التسارع |
||
منتوج وصف
لمحة عامة عن المنتج
و VCAB0044-0075-00A محرك لفائف الصوت الخطية واسعة السرعة يجمع بين الاستقرار العالي والاستجابة الديناميكية الممتازة ، مما يجعله مثاليًا لأداء مهام الأتمتة الدقيقة.تصميم لفائف الصوت المباشر ينتج سلسة, cogging-free linear motion across the entire speed range—from extremely low speeds to high-speed movement—providing equipment manufacturers with a single-actuator solution that replaces applications previously requiring multiple drive stagesإن بنيته المدمجة وخفيفة الوزن تجعل من السهل دمجها في رؤوس القطع بالليزر ومحطات التفتيش ومؤسسات نهاية الروبوت.
في قلب VCAB0044-0075-00A مجموعة من الملفوفات النحاسية الملفوفة بدقة والتي تتحرك داخل مجموعة مغناطيس الأرض النادرة.هذا التصميم يحقق نسبة عالية من الدفع إلى الوزن مع الحفاظ على استقرار السرعة الاستثنائييحتوي هذا الجهاز الخطي على صفر ردود فعل وخفض التشنج ، مما يضمن أداء تحديد المواقع المتكرر عبر نطاق السرعة بالكامل.تحسين المبادئ التوجيهية الخطية الدقيقة والحاويات المجهزة مسبقًا مزيدًا من جودة الحركة وتطويل عمر الخدمة في بيئات الإنتاج الصعبة.
يخضع كل محرك لفم خطي من سلسلة VCAH لاختبارات مصنعية صارمة ، بما في ذلك معايرة القوة واختبار مقاومة العزل والتحقق من الوظيفة بنسبة 100٪.يحتوي المحرك على حماية مقاومة للغبار والرطوبة ومتوافق مع معظم محركات الحركة التجارية ومراقبي الحركةسلسلة VCAH هي معتمدة ISO 9001 ومتوافقة مع معايير CE و RoHS،مما يجعلها خيار موثوق به لمصنعي معدات الأتمتة العالمية الذين يبحثون عن محركات ذات نطاق سرعة واسع واستقرار طويل الأجل.
المواصفات
المعلمات التقنية
| قوة الذروة | 44 شمال |
| قوة مستمرة (25 درجة مئوية) | 13.7N |
| السكتة الدماغية الكلية | 7.5 ملم |
| الجهد القصوى | 16.8 فولت DC |
| قوة ثابتة | 7.2 غير موجود |
| ثابت المجال الكهرومغناطيسي الخلفي | 7.6 فولت/م/ث |
| وزن الملف | 38.6 غرام |
| قطر الستاتور | 31.1 ملم |
| طول جهاز التشغيل | 35.9ملم |
| نطاق السرعة | 0 - 1.5 متر/ثانية |
| السرعة القصوى | 30 غرام |
| إمكانية تكرار الموقف | ± 2 ميكرومتر |
معلومات عامة
| الاسم التجاري | دعوة |
| رقم الطراز | سلسلة VCAH |
| مكان المنشأ | سوجو، الصين |
| الشهادة | ISO9001، CE، RoHS |
| الحد الأدنى لكمية الطلب | قطعة واحدة |
| وقت التسليم | 5-7 أيام للمخزون، 15-25 يوم للإنتاج |
التطبيق
يتم تطبيق محرك لفائف الصوت الخطي من سلسلة VCAH على نطاق واسع من الصناعات الدقيقة:
- قطع بالليزر وتحديد موقع رأس التركيز بالليزر
- أنظمة التركيز التلقائي للعدسات البصرية والمسح
- معدات فحص رقائق أشباه الموصلات
- تجميع الالكترونيات 3C واختبارها
- تحديد موقع الماسح الضوئي الطبي وأجهزة التصوير
- تعويض مفصل الذراع الروبوتية ومراقبة مؤثر النهاية
بفضل استقرارها العالي ومدى السرعة الواسع ، تحتفظ سلسلة VCAH بجودة حركة ثابتة سواء كانت العملية تتطلب محاذاة دقيقة بطيئة أو نقل دوري سريع ،تقليل وقت الدورة مع الحفاظ على الدقة.
الأسئلة الشائعة
السؤال 1: ما هو نطاق السرعة الذي يمكن أن يغطي جهاز التشغيل من سلسلة VCAH؟
A1: سلسلة VCAH تدعم التحكم المستمر في السرعة من الوقوف حتى 1.5 متر في الثانية ، مع قدرة التسارع تصل إلى 30G.هذا النطاق واسع من سرعات يجعلها مناسبة للجمع بين تحديد المواقع الدقيقة ونقل عالية السرعة في محرك واحد.
السؤال 2: كيف يتم تحقيق الاستقرار العالي في هذا المحرك الخطي للفم؟
ج2: الاستقرار العالي يأتي من هيكل المحرك المباشر مع صفر ردود فعل ، ودليلات خطية دقيقة ، محامل محملة مسبقًا ، وواجهة ردود فعل موقف عالية الدقة.هذه الميزات تقلل من الاهتزاز والانجراف، مما يضمن التمرين المتكرر على نطاق السرعة بأكملها.
السؤال 3: هل يمكن دمج جهاز التشغيل مع أجهزة تحكم الحركة الموجودة؟
الجواب: نعم. سلسلة VCAH متوافقة مع معظم محركات الخدمة التجارية ومراقبي الحركة. نحن نقدم مخططات الأسلاك، توجيهات ضبط،ودعم التطبيقات لمساعدتك على دمج المحرك بسرعة وتحقيق أداء مثالي.
س4: ما هي شروط التسليم القياسية؟
ج4: الحد الأدنى لكمية الطلب هو قطعة واحدة. النماذج الموجودة يتم شحنها في غضون 5 إلى 7 أيام ، في حين أن الإصدارات المخصصة تتطلب 15 إلى 25 يومًا.التعبئة هي علبة مع إدخالات رغوة مقاومة للصدمات مناسبة للشحن الدولي السريع والشحن الجوي.
س5: هل يحتاج جهاز التشغيل إلى صيانة منتظمة؟
ج5: سلسلة VCAH خالية من الصيانة بشكل أساسي بفضل توليد القوة غير اللاصقة والبناء المغلق. يوصى بالفحص الدوري للأسلاك والموصلات ،والمنتج مصمم لملايين دورات من التشغيل الموثوق به.
