AC3-055-09 جهاز تحكم محرك الخدمة 120 واط ميكرو اي حاكم الشباك حياة طويلة
| مكان المنشأ | سوتشو الصين |
|---|---|
| اسم العلامة التجارية | America MICROE |
| إصدار الشهادات | 195-R3726-01 |
| رقم الموديل | MII163OS-20-NR |
| الحد الأدنى لكمية | 1PCS |
| الأسعار | $105-$230 |
| تفاصيل التغليف | التعبئة والتغليف الكرتون إلخ. |
| وقت التسليم | التسليم العام 5-7 أيام ، سريع 3-5 أيام ، السائبة للتفاوض |
| شروط الدفع | T/T |
| القدرة على العرض | قابل للتفاوض |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| الوزن | ضوء | البعد الشامل | 200 * 400 * 603 ملم |
|---|---|---|---|
| الجهد | 24 فولت | سمة | دقة عالية |
| القوة | 36واط | التطبيق | الأتمتة الصناعية |
| واجهة الاتصالات | RS485 / يمكن / USB | الجهد المدخل | DC24V |
| تيار الخروج | 0-5A | الطاقة الخارجة | 120 واط |
| الجهد الخارجي | DC0-24V | اسم المنتج | تحكم محرك سيرفو |
| تردد النبض | 0-100 كيلو هرتز | الحجم | 180 * 140 * 60 ملم |
| نطاق تنظيم السرعة | 0-100٪ | درجة حرارة العمل | -20 ~ + 85 درجة |
| إبراز | AC3-055-09 جهاز تحكم محرك الخدمة,جهاز تحكم محرك الخدمة 120 واط,120W ميكرو إيه حاكم الشباك,Servo Motor Controller 120W,120W MicroE Grating Ruler |
||
منتوج وصف
AC3-055-09 ميكرو إيه الحاجز القائم على التحكم في المحرك الخدمي حياة طويلة
وصف المنتج:

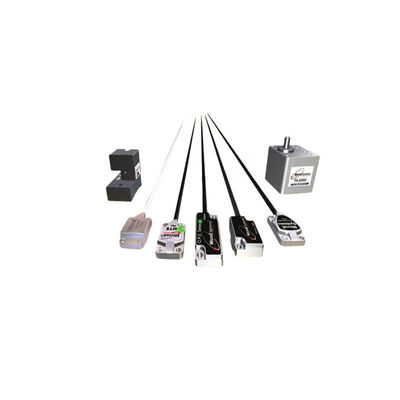

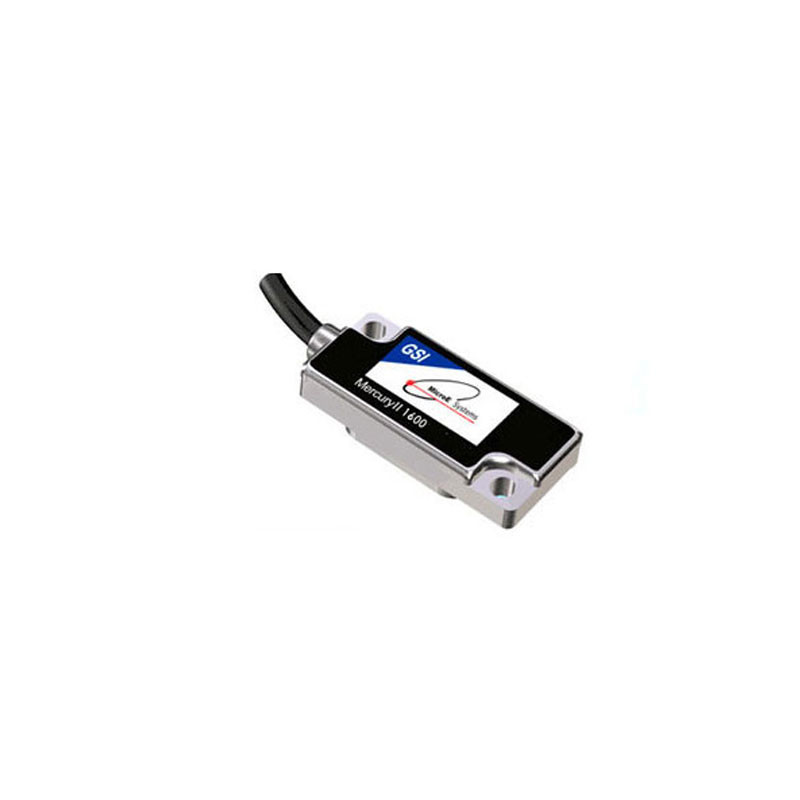

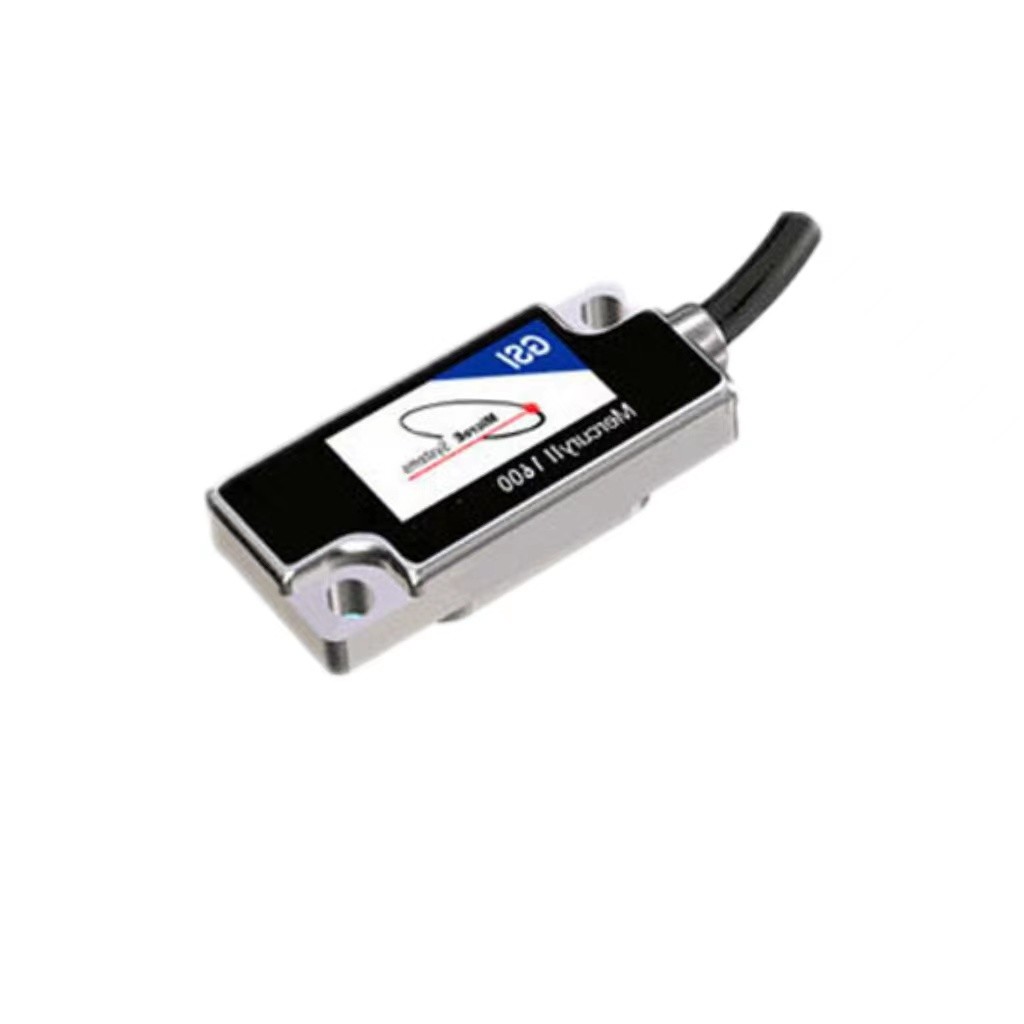

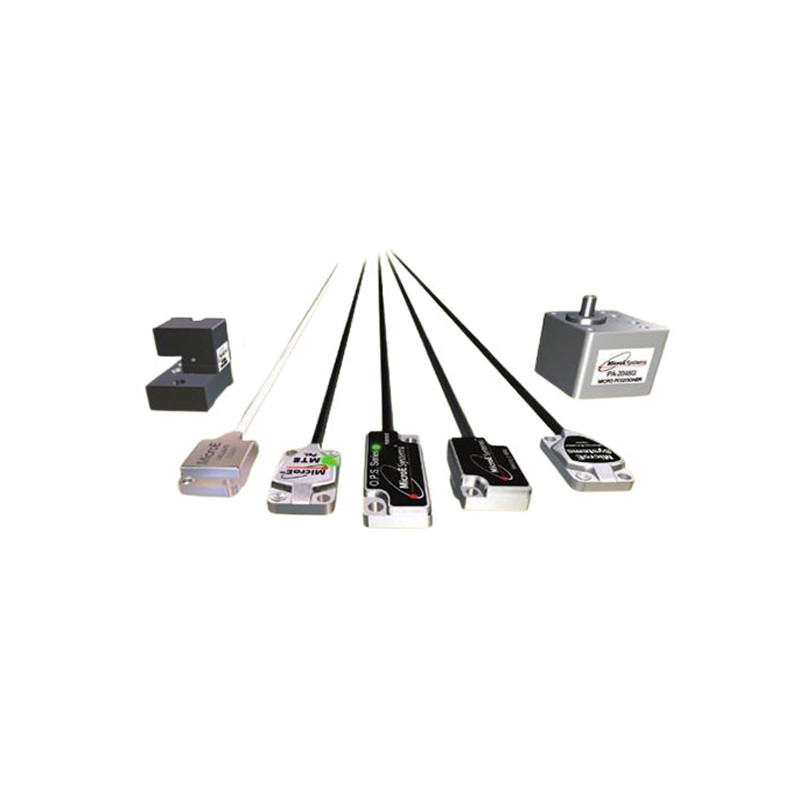

حلقة حكم الشبكة MicroE
هو جهاز تعليق قياس يعمل على المبدأ البصري للشبكة، وغالبا ما تستخدم في التحكم العددي
في نظام الخدمة المغلق للآلات الأدوات ، يمكن استخدامه للكشف عن الانتقال الخطي أو الانتقال الزاوي.
إشارة خروجه القياسية للنبضات الرقمية، مع دقة الكشف في نطاق الكشف الكبير، خصائص الاستجابة السريعة.
هو جهاز تعليق قياس يعمل على المبدأ البصري للشبكة، وغالبا ما تستخدم في التحكم العددي
في نظام الخدمة المغلق للآلات الأدوات ، يمكن استخدامه للكشف عن الانتقال الخطي أو الانتقال الزاوي.
إشارة خروجه القياسية للنبضات الرقمية، مع دقة الكشف في نطاق الكشف الكبير، خصائص الاستجابة السريعة.
| النموذج | AC3-055-09 | ACJ-055-18 | ACJ-090-03 | ACJ-090-09 | AJ-90-12 | ||||
| الطاقة الخارجة | |||||||||
| ذروة التيار | 9 ((636) | 18 ((12.73) | 3 ((212) | 9 ((636) | 12 ((8.5) | أذرع، شكل الجيوب، ± 5٪ | |||
| وقت الذروة | 1 | 1 | 1 | 1 | 1 | الثانية | |||
| التيار المستمر | 3 ((2.12) | 6 ((4.24) | 1 ((0.71) | 3 ((2.12) | 6 ((4.24) | Adc ((أسلحة، sinuscidal) ، ± 5٪ | |||
| طاقة الخروج القصوى | 490 | 970 | 270 | 800 | 1600 | w | |||
| مستمر" | 163 | 323 | 89 | 267 | 533 | w | |||
| المقاومة الخارجة | 0.075 | 0.075 | 0.075 | 0.036 | 0.075 | رلوت ((Ω) | |||
| الحد الأقصى للطاقة المخرجة | voutHV0.97*Rou*tlout | ||||||||
| قوة الدخول | |||||||||
| من الساعة إلى الساعة | 20-55 | 20-55 | 20-90 | 20-90 | 20-90 | +vdc، الإعلام المتعدد | |||
| القمة | 9 | 18 | 3 | 9 | 12 | ذروة Adc ((1 ثانية) | |||
| إيكونت | 3 | 6 | 1 | 3 | 6 | Adc مستمرة | |||
| أوكس HV | 20-HVmax +Vdc @ 500 mAdc أقصى | ||||||||
| إصدارات PWM | عاكس MOSFET ثلاثي المراحل ، 15 كيلو هرتز PWM مركزية الوزن ، تعديل متجه الفضاء 30 كيلو هرتز |
||||||||
| النوع تردد التموجات pwm |
|||||||||
| التحكم الرقمي | |||||||||
حلقات التحكم الرقمية |
التيار الحالي، السرعة، الموقف 100% تحكم الحلقة الرقمية التحكم في وضع الحلقة المزدوجة باستخدام مدخل مكيف ثانوي الحلقة الحالية:15 كيلو هرتز ((66.7 أوس) السرعة، حلقات الموقف: 3 كيلو هرتز ((333 أوس) التحكم الموجه إلى الحقل الحدودي أو التريبيزوي من قاعات محركات الحفر PWH معدل الوزن مع تعديل المتجهات الفضائية الحلقة الحالية:2.5 كيلو هرتز نموذجية، وسعة النطاق الترددي سوف تختلف مع ضبط & الحمل الحثية لا تؤثر التغيرات في الجهد في الحافلة على عرض النطاق الترددي 200 هـ- خط خط |
||||||||
| معدل جانب (الوقت) | |||||||||
| تحويل | |||||||||
| تعديل | |||||||||
| عرض النطاق الترددي | |||||||||
| تعويض HV | |||||||||
| الحد الأدنى لتحفيز الحمل | |||||||||
| إدخالات الأوامر | |||||||||
| CANفتح | موقف الملف، الموقع المتداخل، سرعة الملف، عزم الدوران الملف، هومينغ | ||||||||
| الموقع الرقمي | أمرات Step/Direction،CW/CCW Stepper (أقصى معدل 2 ميغاهرتز) | ||||||||
| تشفير رباعي A / B | 20Mcount/sec (بعد التربيع) ،5Mline/sec | ||||||||
| عزم دوران رقمي وسرعة | pWM، القطبية | PWM 0~100٪، القطبية = 1/0 | |||||||
| PWM | PWM 50% ± 50%، لا حاجة إلى إشارة قطبية | ||||||||
| مجموعة ترددات PWM | الحد الأدنى 1kHz، الحد الأقصى 100kHz | ||||||||
| Pw الحد الأدنى لسرعة النبض | 220 ns | ||||||||
| عزم الدوران التناظري/السرعة/الموقع | ± 10 vdc، 5kΩ عائق المدخلات التوجهية | ||||||||
| المدخلات الرقمية | |||||||||
| نوع الرقم | 9، غير معزولة. [IN1] مخصصة لوظيفة تمكين القيادة. 74HC14 ماكينة شميت تعمل من +5 Vdc مع مرشح RC على المدخل 10 kΩ إلى +5 Vdc أو الأرض لجميع ما عدا [IN5] ((انظر أدناه) فين لو 1.35 Vdc، فين HI > 3.65 Vdc جميع المدخلات لديها مجموعة قابلة للاختيار من إدخال سحب-أعلى / أسفل 1 مدخل مخصص مع 330 US مرشح RC لتشغيل المحرك،0 إلى +24 Vdc max 3 إدخالات الغرض العام مع 330 US RC فلتر،0 إلى + 24 vdc max 1 مدخل متوسط السرعة لمفتاح درجة حرارة المحرك،33 US RC filtet 4.99 كيلو أوتم سحب / سحب ، 0 إلى + 24 vdc max 4 مدخلات عالية السرعة ومخرجات مع فلتر RC 100 ns،0 إلى +5 Vdc max |
||||||||
| جميع المدخلات | |||||||||
| مستويات المنطق | |||||||||
| التحكم في الارتفاع والانخفاض | |||||||||
| تمكين[IN1] | |||||||||
| GP[IN2،3، [4] | |||||||||
| الدول المتعددة [IN5] | |||||||||
| HS[IN6،7,8،9] | |||||||||
| المخرجات الرقمية (ملاحظة 1) | |||||||||
| نوع النومبيت | 4غير معزول ويمكن برمجة MDSFET ذو التيار الغائم مع 1 kΩ سحب إلى +5 Vdc من خلال الديود 300 mAdc max + 30 ve max. وظائف قابلة للبرمجة ثنائي إشارة خارجية مطلوبة إذا كانت تقود الأحمال الحثية |
||||||||
| [OUT1~4] | |||||||||
| التصنيف الحالي | |||||||||
| التصنيف الحالي | |||||||||
AC3-055-09 هو جهاز تحكم محرك سيرفو عالي الأداء الذي أطلقته شركة MicroE Systems ، تم تصميمه خصيصًا للتحكم الدقيق في الموقف وتطبيقات الحركة.فيما يلي وصف مفصل لمراقب AC3-055-09:
التحكم في الموقع بدقة عالية: جهاز التحكم AC3-055-09 مجهز بتكنولوجيا التحكم في الموقع المتقدمة ، والتي يمكن أن تحقق دقة عالية للغاية في الموقع.ويتم دمجها مع تكنولوجيا حاكم الشبكة MicroE لقياس معلومات الموقف بدقة، تمكين الحركة الميكرو وموقع.
نظام ردود فعل مغلق: يتبنى جهاز التحكم نظام ردود فعل مغلق، والذي يضمن أن النظام دائما في الموقف المتوقع من خلال مراقبة في الوقت الحقيقي وتعديل وضع المحرك.هذا يساعد على القضاء على الأخطاء وعدم الاستقرار، تحسين استقرار النظام وأداء التحكم.
استجابة عالية السرعة: جهاز التحكم AC3-055-09 لديه قدرة استجابة عالية السرعة ، والتي يمكن أن تحقق تغييرات وضعية سريعة وتعديلات.هذا مهم جدا في التطبيقات التي تتطلب تحديد المواقع بسرعة أو تبديل المواقف.
أوضاع التحكم المتعددة: يدعم جهاز التحكم أوضاع التحكم المتعددة ، بما في ذلك وضع الموقف ، وضع السرعة ، ووضع القوة.يمكن للمستخدمين اختيار أنماط التحكم المناسبة على أساس متطلبات التطبيق المحددة لتحقيق أنواع مختلفة من التحكم في الحركة.
واجهة الاتصال: جهاز التحكم AC3-055-09 مجهز بواجهات الاتصال المختلفة، مثل الواجهة الرقمية، الواجهة التناظرية، وواجهة المدخلات والمخرجات العالمية،لتحقيق الاتصال وتبادل البيانات مع الأجهزة الخارجية.
مرونة البرمجة: يوفر هذا جهاز التحكم خيارات برمجة غنية، يدعم لغات برمجة متعددة وبيئات،يسمح للمستخدمين بتخصيص التحكم والتكوين وفقًا لاحتياجاتهم الخاصة.
مجال التطبيق: يستخدم جهاز التحكم AC3-055-09 على نطاق واسع في المجالات التي تتطلب تحكمًا دقيقًا في الموقف ، مثل تصنيع أشباه الموصلات ، والآلات الدقيقة ، والمعدات الطبية ،خطوط الإنتاج الآلية، إلخ
الموثوقية والمتانة: مايكرو إيه هي مزود محترف لحلول التحكم في الحركة ، والمعروفة لموثوقيتها ومتانتها.وقد تم تحسين تصميم AC3-055-09 جهاز التحكم بعناية لضمان التشغيل المستقر على المدى الطويل والموثوقية العالية.
باختصار، AC3-055-09 MicroE حاكم الشبكة المحرك الخادم هو جهاز تحكم بدقة عالية، استجابة عالية السرعة، وأوضاع التحكم المتعددة.مناسب لمجموعة واسعة من التطبيقات، توفر دعم ثابت وموثوق بتحكم الحركة للتطبيقات التي تتطلب التحكم بدقة في الموقف.
