وضع التسجيل وحدة تحكم محرك الخدمة PLC محرك محرك الخدمة Accelnet
| مكان المنشأ | الولايات المتحدة |
|---|---|
| اسم العلامة التجارية | Copley |
| إصدار الشهادات | ce,ISO9001,CCC |
| رقم الموديل | ACJ055-18 |
| الحد الأدنى لكمية | ≥1 |
| الأسعار | $560.00/pieces |
| تفاصيل التغليف | محرك تغليف الكرتون |
| وقت التسليم | 1-5 المنتجات 5-7 أيام الشحن ، العينات 3-5 أيام ، السائبة للتفاوض |
| شروط الدفع | تي/تي |
| القدرة على العرض | قابل للتفاوض |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| تيار الذروة | 18 | وقت الذروة | 1 |
|---|---|---|---|
| ذروة انتاج الطاقة | 970 | مقاومة الإخراج | 0.075 |
| وضع التحكم | الموقف / السرعة / عزم الدوران | رطوبة | 0-95٪ ر |
| الجهد المدخل | 24 فولت | تيار الخروج | 0-4A |
| الجهد الخارجي | 0-24 فولت | نطاق الموقف | 0-360 درجة |
| مستوى الحماية | IP67 | تردد النبض | 0-200 كيلو هرتز |
| نطاق عرض النبض | 0.5-2.5 مللي ثانية | الحجم | 170 * 120 * 50 ملم |
| مدى السرعة | 0-100 دورة في الدقيقة | النوع | تحكم محرك سيرفو |
| الوزن | ضوء | درجة حرارة العمل | -20-85 درجة مئوية |
| إبراز | نظام تحكم محرك الخدمة,جهاز التحكم في محرك الخدمة PLC مدعوم,محرك سيرفو محرك Accelnet مدعوم من PLC,Servo Motor Controller PLC Powered,PLC Powered Accelnet Servo Motor Driver |
||
منتوج وصف
وضع الترتيب PLC محرك Accelnet Servo Motor Drive لشبكة التحكم الموزعة
الوصف
(كوبلي درايف)
يوفر القرص واجهة ترميز قيمة مطلقة غنية تدعم بروتوكولات Endat و Biss و SSI و Absolute A مثل.توفير رمز المصدر CMO أو CML الذي يمكن استدعائه مباشرة يمكن تطويره تحت Windows و ROSTيمكن أن تدعو وظيفة الحركة المرتبطة مباشرة، التي تتحكم في المحرك وفقا للوضع المحدد سرعة والوقت ((PNT)) منحنى أداء الحركة.

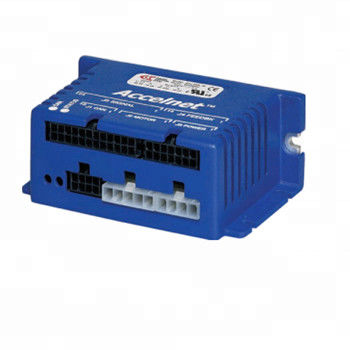

Accelnet Micro Panel هو محرك محرك محرك مضغوط بمحرك ثابت
لمراقبة الموقف والسرعة وعزم الدوران من AC brushless و
محركات فرشاة مُستمرة، يمكنها العمل على جهاز تحكم مُوزع
الشبكة، كقرص مؤشر مستقل، أو مع محرك تحميل خارجي
ويتوفر نسختان لدعم الرقمية
مربع، أو مشفرات sin/cos التناظرية.
وضع الفهرسة يتيح التشغيل البسيط مع PLCs التي
استخدام المخرجات لاختيار وإطلاق المؤشرات والمداخلات للقراءة
إضافةً إلى ذلك، يمكن لـ (PLC) إرسال بيانات ASCII
التي يمكن أن تغير ملفات تعريف الحركة بحيث يمكن أن يؤدي مؤشر واحد
الحركات المختلفة كما تتغير متطلبات الآلة.
القدرة تمكن العديد من محركات الأقراص Accelnet للتحكم
من PLCs التي تستخدم بروتوكول الاتصال هذا.
يتم دعم بنية التحكم الموزعة CANopen أيضًا.
باعتبارها عقدة CAN تعمل بموجب بروتوكول CANopen ، فإنها
يدعم موقع الملف، سرعة الملف، عزم الملف،
الموقع المتداخل، والتحكم في الموقع.
تعمل على حافلة CAN واحدة ويمكن ربط مجموعات من المحركات
عبر CAN بحيث يتم تنفيذ ملفات تحرك معا.
التشغيل مع أجهزة التحكم في الحركة الخارجية ممكن
في أوضاع عزم الدوران (التيار) والسرعة والموقف.
إشارات الأوامر يمكن أن تكون ± 10 فولت (قلب الدوران، والسرعة، والموقف)
PWM/Polarity (قلب الدوران، السرعة) ، أو تنسيق الخطوة (CU/CD أو
الخطوة/ الاتجاه).
| النموذج | AC3-055-09 | ACJ-055-18 | ACJ-090-03 | ACJ-090-09 | AJ-90-12 | ||||
| الطاقة الخارجة | |||||||||
| ذروة التيار | 9 ((636) | 18 ((12.73) | 3 ((212) | 9 ((636) | 12 ((8.5) | أذرع، شكل الجيوب، ± 5٪ | |||
| وقت الذروة | 1 | 1 | 1 | 1 | 1 | الثانية | |||
| التيار المستمر | 3 ((2.12) | 6 ((4.24) | 1 ((0.71) | 3 ((2.12) | 6 ((4.24) | Adc ((أسلحة، sinuscidal) ، ± 5٪ | |||
| طاقة الخروج القصوى | 490 | 970 | 270 | 800 | 1600 | w | |||
| مستمر" | 163 | 323 | 89 | 267 | 533 | w | |||
| المقاومة الخارجة | 0.075 | 0.075 | 0.075 | 0.036 | 0.075 | رلوت ((Ω) | |||
| الحد الأقصى للطاقة المخرجة | voutHV0.97*Rou*tlout | ||||||||
| قوة الدخول | |||||||||
| من الساعة إلى الساعة | 20-55 | 20-55 | 20-90 | 20-90 | 20-90 | +vdc، الإعلام المتعدد | |||
| القمة | 9 | 18 | 3 | 9 | 12 | ذروة Adc ((1 ثانية) | |||
| إيكونت | 3 | 6 | 1 | 3 | 6 | Adc مستمرة | |||
| أوكس HV | 20-HVmax +Vdc @ 500 mAdc أقصى | ||||||||
| إصدارات PWM | عاكس MOSFET ثلاثي المراحل ، 15 كيلو هرتز PWM مركزية الوزن ، تعديل متجه الفضاء 30 كيلو هرتز |
||||||||
| النوع تردد التموجات pwm |
|||||||||
| التحكم الرقمي | |||||||||
حلقات التحكم الرقمية |
التيار الحالي، السرعة، الموقف 100% تحكم الحلقة الرقمية التحكم في وضع الحلقة المزدوجة باستخدام مدخل مكيف ثانوي الحلقة الحالية:15 كيلو هرتز ((66.7 أوس) السرعة، حلقات الموقف: 3 كيلو هرتز ((333 أوس) التحكم الموجه إلى الحقل الحدودي أو التريبيزوي من قاعات محركات الحفر PWH معدل الوزن مع تعديل المتجهات الفضائية الحلقة الحالية:2.5 كيلو هرتز نموذجية، وسعة النطاق الترددي سوف تختلف مع ضبط & الحمل الحثية لا تؤثر التغيرات في الجهد في الحافلة على عرض النطاق الترددي 200 هـ- خط خط |
||||||||
| معدل جانب (الوقت) | |||||||||
| تحويل | |||||||||
| تعديل | |||||||||
| عرض النطاق الترددي | |||||||||
| تعويض HV | |||||||||
| الحد الأدنى لتحفيز الحمل | |||||||||
| إدخالات الأوامر | |||||||||
| CANفتح | موقف الملف، الموقع المتداخل، سرعة الملف، عزم الدوران الملف، هومينغ | ||||||||
| الموقع الرقمي | أمرات Step/Direction،CW/CCW Stepper (أقصى معدل 2 ميغاهرتز) | ||||||||
| تشفير رباعي A / B | 20Mcount/sec (بعد التربيع) ،5Mline/sec | ||||||||
| عزم دوران رقمي وسرعة | pWM، القطبية | PWM 0~100٪، القطبية = 1/0 | |||||||
| PWM | PWM 50% ± 50%، لا حاجة إلى إشارة قطبية | ||||||||
| مجموعة ترددات PWM | الحد الأدنى 1kHz، الحد الأقصى 100kHz | ||||||||
| Pw الحد الأدنى لسرعة النبض | 220 ns | ||||||||
| عزم الدوران التناظري/السرعة/الموقع | ± 10 vdc، 5kΩ عائق المدخلات التوجهية | ||||||||
| المدخلات الرقمية | |||||||||
| نوع الرقم | 9، غير معزولة. [IN1] مخصصة لوظيفة تمكين القيادة. 74HC14 ماكينة شميت تعمل من +5 Vdc مع مرشح RC على المدخل 10 kΩ إلى +5 Vdc أو الأرض لجميع ما عدا [IN5] ((انظر أدناه) فين لو 1.35 Vdc، فين HI > 3.65 Vdc جميع المدخلات لديها مجموعة قابلة للاختيار من إدخال سحب-أعلى / أسفل 1 مدخل مخصص مع 330 US مرشح RC لتشغيل المحرك،0 إلى +24 Vdc max 3 إدخالات الغرض العام مع 330 US RC فلتر،0 إلى + 24 vdc max 1 مدخل متوسط السرعة لمفتاح درجة حرارة المحرك،33 US RC filtet 4.99 كيلو أوتم سحب / سحب ، 0 إلى + 24 vdc max 4 مدخلات عالية السرعة ومخرجات مع فلتر RC 100 ns،0 إلى +5 Vdc max |
||||||||
| جميع المدخلات | |||||||||
| مستويات المنطق | |||||||||
| التحكم في الارتفاع والانخفاض | |||||||||
| تمكين[IN1] | |||||||||
| GP[IN2،3، [4] | |||||||||
| الدول المتعددة [IN5] | |||||||||
| HS[IN6،7,8،9] | |||||||||
| المخرجات الرقمية (ملاحظة 1) | |||||||||
| نوع النومبيت | 4غير معزول ويمكن برمجة MDSFET ذو التيار الغائم مع 1 kΩ سحب إلى +5 Vdc من خلال الديود 300 mAdc max + 30 ve max. وظائف قابلة للبرمجة ثنائي إشارة خارجية مطلوبة إذا كانت تقود الأحمال الحثية |
||||||||
| [OUT1~4] | |||||||||
| التصنيف الحالي | |||||||||
| التصنيف الحالي | |||||||||
