المحرك الكهربائي المغناطيسي الصوتي الصوتي المتحرك الخطي دقة تحديد المواقع العالية

اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xالضمان | 3 أشهر - 1 سنة | استخدام | قارب ، سيارة ، طائرة بدون طيار ، طباعة ثلاثية الأبعاد ، مجهر ، منظار داخلي ، روبوت ، مراوح طبية |
---|---|---|---|
النوع | مايكرو موتور | عزم الدوران | 30 |
بناء | المغناطيس الدائم | تخفيف | فرشاة |
ميزة الحماية | مغلق تماما | السرعة (دورة في الدقيقة) | 20 |
التيار المستمر (A) | حاضِر | الكفاءة | آي إي 1 |
قوة الذروة (N) | 436 | السفر الأقصى (مم) | 25 |
مشغل الملف الصوتي (V) | 31.6 | وزن الدوار (كلغ) | 770 |
الجزء الثابت ديا (مم) | 78.4 | القوة المستمرة (N) | 167 |
إبراز | محرك كهربائي مغناطيسي صغير 20 دورة في الدقيقة,محرك كهربائي مغناطيسي عالي الدقة,محرك خطي لفائف الصوت الصغيرة 20RPM,High Positioning Accuracy Electric Magnetic Motor,20RPM Small Voice Coil Linear Actuator |

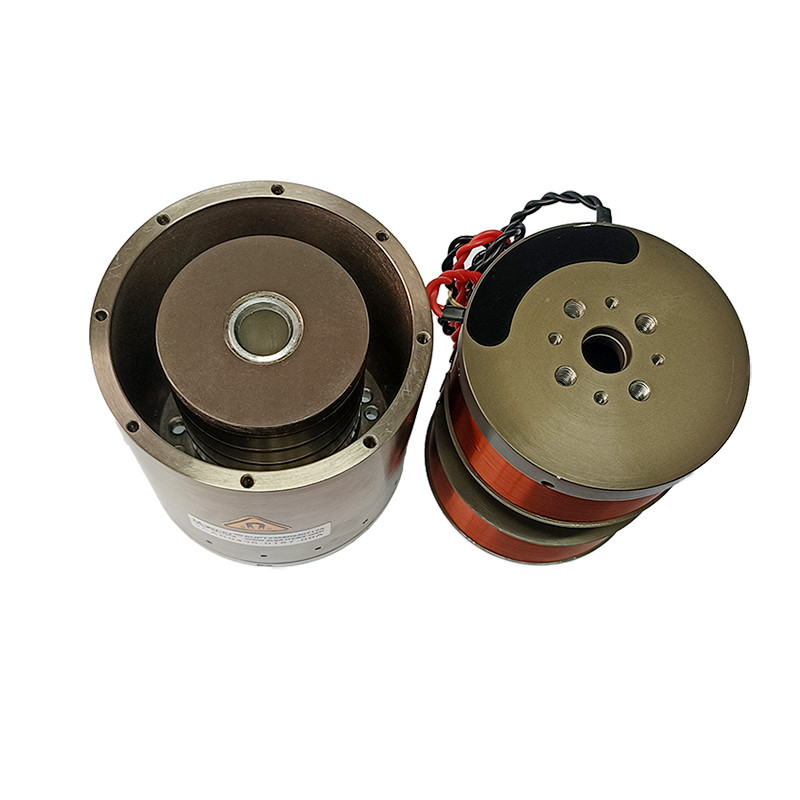

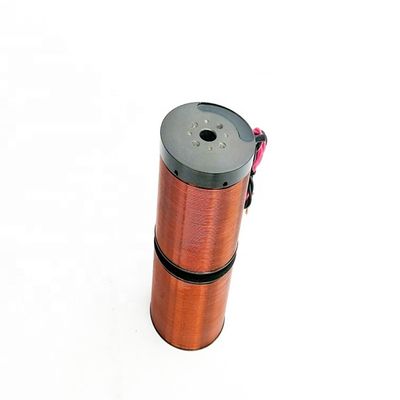

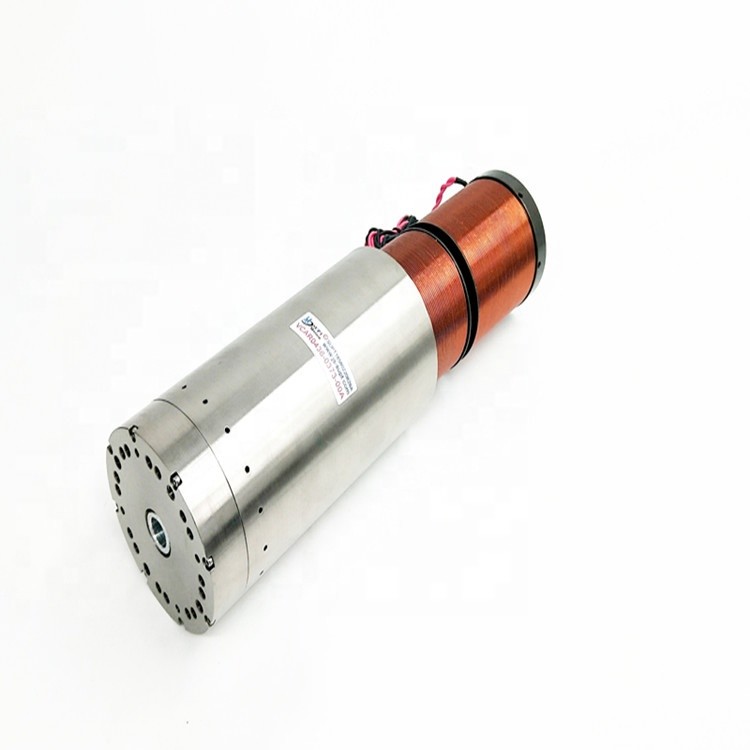

المحرك الكهربائي المغناطيسي الصوتي الصوتي الصوتي المتحرك الدقة العالية
محرك الملفات الصوتية (VCM) هو عنصر حيوي في التحكم في المحركات الكهربائية.الـ VCM تلعب دوراً هاماً في تقديم حركات دقيقة ودقيقةيستخدم على نطاق واسع في مختلف الصناعات التي تعتمد على التحكم في المحرك ، مثل الروبوتات والسيارات والإلكترونيات الاستهلاكية.
الوظيفة الأساسية لـ VCM هي تحويل الطاقة الكهربائية إلى حركة ميكانيكية.ويتحقق هذا التحويل من خلال التفاعل بين المجال المغناطيسي الناتج عن تيار التحكم والمغناطيس الدائم في المحركيتكون VCM من لفافة من الأسلاك، يشار إليها عادة باسم لفافة الصوت، ومغناطيس. عندما يمر تيار كهربائي من خلال لفافة الصوت،يخلق مجالا مغناطيسيا يتفاعل مع المجال المغناطيسي للمغناطيس الدائمهذا التفاعل يؤدي إلى فرض قوة على لفائف الصوت، مما يؤدي إلى حركة خطية أو دورانية، اعتمادا على تصميم المحرك.
المعلمات التقنية:
نموذج المنتج | قوة الذروة (ن) |
قوة مستمرة عند 25 درجة مئوية ((ش) |
السكتة الدماغية الكلية (ملم) |
الجهد القصوى (V) |
ثابت المجال الكهرومغناطيسي الخلفي (V/m/s) |
وزن الملف (ز) |
قطر الستاتور (ملم) | الطول (ملم) |
VCAR0001-0064-00A | 0.88 | 0.28 | 6.4 | 6.9 | 0.29 | 3 | 9.5 | 17.7 |
VCAR0001-0010-00A | 0.73 | 0.42 | 1 | 4.8 | 0.6 | 2.7 | 24 | 11.2 |
VCAR00025-0127-00A | 2.55 | 0.81 | 12.7 | 11.6 | 0.77 | .6.6 | 12.7 | 24 |
VCAR0006-0039-00A | 6.2 | 1.9 | 3.9 | 6.6 | 1.12 | 7.9 | 20 | 17.2 |
VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 15.7 | 3.57 | 8.2 | 25 | 18.2 |
VCAR0007-0040-00A | 7.2 | 2.4 | 4 | 7.5 | 1.88 | 7 | 14.2 | 23 |
VCAR0007-0064-00A | 7.8 | 2.5 | 6.4 | 9.9 | 1.5 | 7.2 | 19.1 | 23.8 |
VCAR0007-0127-00A | 7.1 | 2.3 | 12.7 | 12.8 | 1.6 | 11.4 | 19.1 | 27 |
VCAR0011-0050-00A | 11.4 | 2.1 | 5 | 11.8 | 3 | 11.2 | 24 | 17.2 |
VCAR0011-0100-00A | 10.5 | 2.9 | 10 | 43.8 | 3.5 | 20 | 31 | 26.8 |
VCAR0013-0030-00A | 13 | 3.5 | 3 | 16 | 3.5 | 12 | 25 | 21 |
VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | 24.7 |
VCAR0014-0250-00A | 14 | 4.5 | 25 | 26.5 | 3.9 | 35 | 25.4 | 44.2 |
VCAR0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | 25.6 |
VCAR0022-0098-00 | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | 35 |
VCAR0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | 75.7 |
VCAR0025-0630-00A | 25.3 | 8 | 63 | 50.6 | 5 | 68 | 31.8 | 83.1 |
VCAR0030-0150-00A | 29.4 | 4.73 | 15 | 40.5 | 7.4 | 27 | 30 | 31 |
VCAR0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | 41.7 |
VCAR0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | 26.7 |
VCAR0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | 72 |
VCAR0035-0090-00A | 35 | 11 | 9 | 26.4 | 9 | 33 | 25.4 | 44.3 |
VCAR0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | 67 |
VCAR0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | 21.2 |
VCAR0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | 22 |
VCAR0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | 35.9 |
VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | 51.3 |
VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | 53.7 |
VCAR0075-0200-00A | 75 | 30 | 20 | 26.2 | 15.2 | 65 | 70 | 38.7 |
VCAR0080-0129-00A | 80 | 35 | 12.9 | 27.7 | 18 | 149 | 49 | 53.8 |
VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | 34.9 |
VCAR0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | 110 |
VCAR0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | 40.4 |
VCAR0110-0380-00A | 110 | 37.4 | 38 | 23.2 | 9 | 150 | 60.4 | 60.4 |
VCAR0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | 27.5 |
VCAR0115-0065-00A | 115 | 30.1 | 6.5 | 35 | 17.3 | 52 | 40 | 58 |
VCAR0130-0310-00A | 130 | 40 | 31 | 30.4 | 20.5 | 280 | 75.6 | 56.5 |
VCAR0140-0150-00A | 140 | 42.2 | 15 | 33.4 | 26.6 | 80 | 53 | 53.7 |
VCAR0210-0254-00A | 210 | 66.2 | 25.4 | 56.6 | 28 | 230 | 43.7 | 111.8 |
VCAR0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | 64 |
VCAR0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | 109.1 |
VCAR0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | 136.9 |
VCAR0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | 91 |
VCAR0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | 110 |

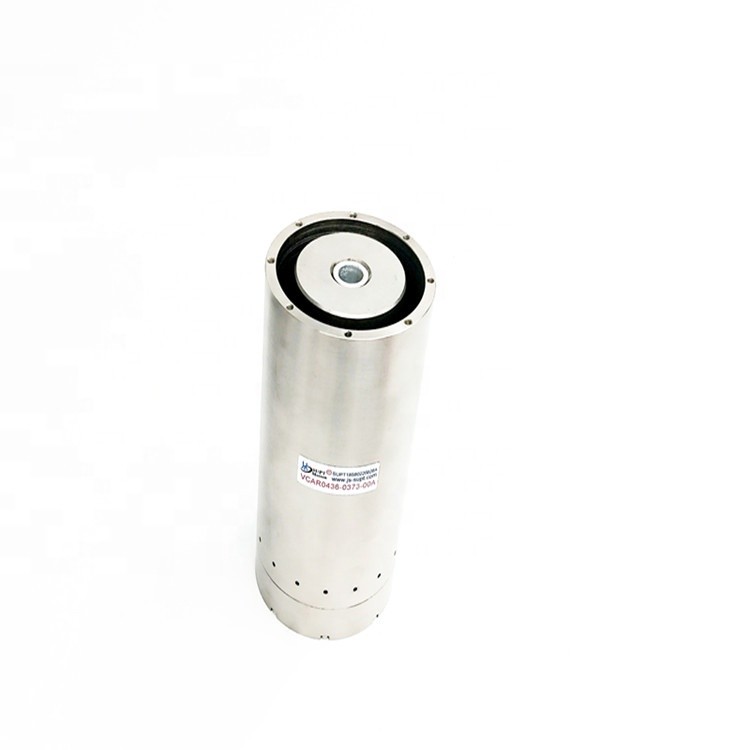

VCAR0436-0373-00A | 436 | 142.6 | 37.3 | 38 | 29.8 | 1050 | 76 | 163 |
VCAR0980-0249-00A | 980 | 605 | 24.9 | 41.5 | 104 | 1426 | 126 | 134.5 |
VCAR1351-0310-00A | 1351 | 376.8 | 31 | 73.5 | 68 | 1071 | 110 | 143.7 |
يمكن تخصيص المؤشرات التقنية والمواصفات
خدمة ما بعد البيع مرضية
الشهادات
1السفر: السفر الفعلي، يستخدم لحساب إجمالي السفرمنالقوة القيمة.
2اتجاه الحركة: التثبيت الأفقي أو الرأسي 90 درجة.
3قوة الحمل:جعلى الفور في الاتجاه المعاكس منقوةعلىالمحرك، مثل الينابيع، الخ
4وزن الحمل: الجزء الكلي للجودة من الحركة، بما في ذلك شريط التمرير للجودة
5نوع الحركة: 1.حركة من نقطة إلى نقطة;2.المبادلة المتبادلة للقاعدة (على سبيل المثال المسح).
6منحنى السرعة: 1.منحنى سرعة ترابيزويدي;2.منحنى السرعة الثلاثي؛ 3.منحنى سرعة الجيب.
