محرك لفائف الصوت من النوع المتحرك مع مكشف لفائف الصوت الدوارة للتحقيق البصري
| مكان المنشأ | جيانغسو، الصين |
|---|---|
| اسم العلامة التجارية | SUPT |
| إصدار الشهادات | ce,ISO9001,CCC |
| رقم الموديل | VARS0120-020-00A |
| الحد الأدنى لكمية | ≥1 |
| الأسعار | $270.00/pieces >=1 pieces |
| تفاصيل التغليف | كرتون و صندوق خشبي صوت لفائف المحرك |
| وقت التسليم | طلب عينة 2-3 أيام ، أيام عمل أخرى ، سيتم التفاوض على الجزء الأكبر |
| شروط الدفع | T/T |
| القدرة على العرض | 2000 قطعة / قطعة شهريا ملف صوتي المحرك |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| الضمان | 3 أشهر - 1 سنة | استخدام | قارب ، سيارة ، نظام مؤازر مغلق الحلقة لأدوات آلة CNC ، ويمكن استخدامه للكشف عن الإزاحة الخطية أو الإ |
|---|---|---|---|
| النوع | مايكرو موتور | عزم الدوران | الطلبات |
| بناء | المغناطيس الدائم | تخفيف | فرشاة |
| ميزة الحماية | مغلق تماما | السرعة (دورة في الدقيقة) | السرعه العاليه |
| التيار المستمر (A) | 3.5 | الكفاءة | آي إي 1 |
| أقصى عزم دوران (نيوتن متر) | 0.08 | السفر الأقصى (مم) | 26 |
| محرك الملف الصوتي (V) | 6.4 | عزم الدوران المستمر (نيوتن متر) | 0.05 |
| رجوع ثابت EMF (LL) (Kb) | 0.045 | وزن الملف (g) | 11.7 |
| الطول (مم) | 35 | العرض (مم) | 39.8 |
| الارتفاع (مم) | 26. | الميناء | محرك ملف الصوت شنغهاي |
| إبراز | محرك لفائف الصوت من نوع التأرجح 3.5A,محرك لفائف الصوت مع مكشف,3.5A لفائف الصوت الدوارة للتواء البصري,Voice Coil Motor With Encoder,3.5A Rotary Voice Coil For Optical Alignment |
||
منتوج وصف

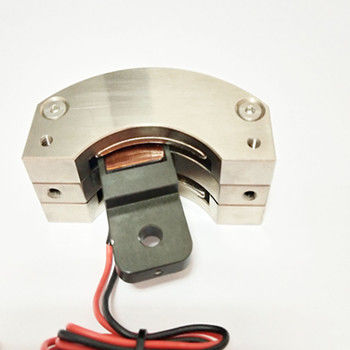

محرك لفائف الصوت من نوع التأرجح مع مكشف للتواء البصري
وصف المنتج
The swing voice coil motor with optical alignment encoder is a specially designed motor system that combines the swing voice coil motor and optical alignment encoder for precise angle control and positioningهذا النوع من نظام المحرك عادة ما يستخدم في التطبيقات التي تتطلب تحديد المواقع بدقة عالية وتعديل الزاوية، وخاصة في مجالات مثل المعدات البصرية، وأنظمة التصوير،وأدوات الدقة.
يعمل محرك الملف الصوتي المتحرك كمكون محرك لدفع الحركة الدورية عن طريق توليد قوة لورنتز. إن مكشف التوجيه البصري هو جهاز استشعار يمكنه قياس الزوايا أو المواقف ،توفير ردود فعل زاوية دقيقة عن طريق مراقبة التغيرات في الإشارات البصرية.
المحرك المتأرجح للفم المتحرك مع مكيف التوجيه البصري المشترك له الخصائص التالية:
1تحديد المواقع بدقة عالية: يمكن أن يوفر مكيف التنسيق البصري قياس زاوية دقيق للغاية ، مما يتيح للمحرك تحقيق تحديد المواقع الزاوية بدقة عالية.
2ردود الفعل في الوقت الفعلي: ردود الفعل في الوقت الفعلي من مكيف التوجيه البصري يسمح لنظام التحكم بمراقبة موقع المحرك في الوقت الفعلي ،وبالتالي تحقيق التحكم في الحلقة المغلقة وجعل حركة المحرك أكثر دقة واستقرارًا.
3الاستجابة السريعة: يمتلك محرك الملف الصوتي المتحرك استجابة سريعة ، جنبا إلى جنب مع ردود الفعل عالية الدقة من ملفات تشفير المواءمة البصرية ، لتحقيق تعديل زاوية سريع ودقيق.
4الحركة السلسة: يمكن للجمع بين خصائص الحركة السلسة لمحرك لفائف الصوت المتأرجحة والقياس الدقيق لمصمم التنسيق البصري تحقيق حركة زاوية سلسة.
5تصميم غير متصل: إن محفز التنسيق الضوئي هو مستشعر غير متصل لا يمتلك أي اتصال ميكانيكي مع مكونات المحرك ، مما يقلل من الاحتكاك واللبس.
6مجموعة واسعة من التطبيقات: محرك لفائف الصوت من نوع التأرجح مع مكيف التوجيه البصري مناسب لتطبيقات مختلفة تتطلب تحكم زاوية عالية الدقة وتحديد المواقع ،بما في ذلك المعدات البصرية، أنظمة الليزر، التلسكوبات، معدات التصوير، الخ
المعلمات التقنية:
| سلسلة VARS من محركات الملف الصوتي من نوع Swing | ||||||||
| النموذج | عزم دوران ذروة ((N-M) | عزم دوران مستمر25°C ((N-M) | الحد الأقصى للسفر ((ملم) | الجهد ((V) | ثابت المجال الكهرومغناطيسي الخلفي ((V/m/S) | وزن الملف ((g) | العرض*الارتفاع (ملم) | الطول ((ملم) |
| VARS0008-026-00A | 0.080 | 0.045 | 26.0 | 6.4 | 0.045 | 11.7 | 39.8*261 | 35.00 |
| VARS0017-090-00A | 0.170 | 0.110 | 90.0 | 11.1 | 0.11 | 18.0 | 44*39 | 70.00 |
| VARS0022-032-00A | 0.220 | 0.120 | 32.0 | 15.5 | 0.16 | 21.5 | 51.5*26 | 60.00 |
| VARS0042-040-00A | 0.420 | 0.380 | 40.0 | 3.5 | 0.12 | 38.0 | 53.6*303 | 82.00 |
| VARS0077-020-00A | 0.770 | 0.630 | 20.0 | 6.7 | 0.24 | 66.0 | 50*30 | 75.00 |
| VARS0084-030-00A | 0.840 | 0.600 | 30.0 | 6.3 | 0.2 | 54.2 | 48.9*306 | 75.00 |

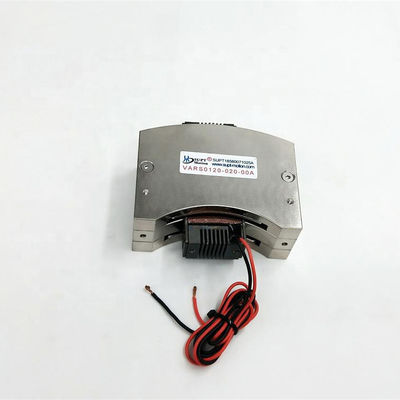

| VARS0120-020-00A | 1.200 | 1.200 | 20.0 | 8.4 | 0.67 | 65.0 | 73.5*32 | 80.00 |

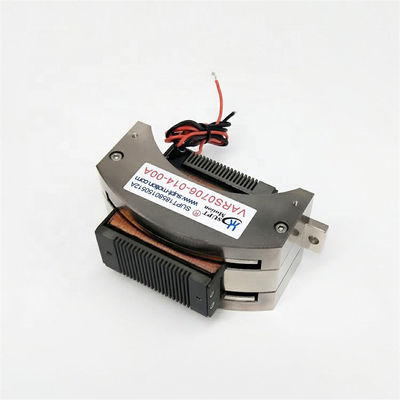

| VARS0706-014-00A | 7.100 | 2.100 | 14.0 | 52.4 | 1.03 | 220.0 | 65*54.5 | 115.00 |
| VARS4520-030-00A | 45.200 | 19.000 | 30.0 | 71.5 | 4.3 | 1300.0 | 240*78 | 240.00 |
التطبيقات:
محرك لفائف الصوت الدوار (VCM) هو نوع من محرك لفائف الصوت القوس ، والذي له خصائص التسارع العالي وتردد الاستجابة العالي ووقت الاستجابة القصير والدقة العالية.يمكن أن تنتج سلسلة نوع التأرجح عزم دوران أكثر من 100NM، عزم دوران أكثر من 90 درجة، هذا النوع من المحرك مناسبة بشكل خاص للضربة الدقيقة الصغيرة عالية الدقة ونظام تردد عالية الاستجابة يمكن أن تفعل عالية السرعة التذبذب ذهابا وإيابا الحركة.محرك الملف الصوتي هو جهاز طاقة من نوع غير التحول، دقة تحديد موقعه يعتمد تماما على نظام ردود الفعل والتحكم، ليس له علاقة بمحرك الملف الصوتي نفسه.يمكن أن يصل دقة الموقع بسهولة إلى 10nm ويمكن أن يصل التسارع إلى 300g (يتوقف التسارع الفعلي على حالة العمل المحددة للحمل) تستخدم منتجات النوع المتحرك عادةً في تكنولوجيا الليزر في محرك تحديد مكان المرآة ، ومكابح الصمامات ، ومعدات الأتمتة ، والفضاء ، وشرائح الموصلات وغيرها من المجالات الصناعية.
