نظام وضع الزاوية المحرك الدوار للصوت الملفوف المحرك التذبذب دقة عالية
| مكان المنشأ | جيانغسو، الصين |
|---|---|
| اسم العلامة التجارية | SUPT |
| إصدار الشهادات | ISO9001 |
| رقم الموديل | VARS0120-020-00A |
| الحد الأدنى لكمية | ≥1 |
| الأسعار | $270.00/pieces >=1 pieces |
| تفاصيل التغليف | كرتون و صندوق خشبي صوت لفائف المحرك |
| وقت التسليم | 1-5 المنتجات 5-7 أيام الشحن ، العينات 3-5 أيام ، السائبة للتفاوض |
| شروط الدفع | T/T |
| القدرة على العرض | 2000 قطعة / قطعة شهريا ملف صوتي المحرك |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| الضمان | 3 أشهر - 1 سنة | استخدام | قارب ، سيارة ، دراجة كهربائية ، مراوح طبية ، مشروع بصري ، معدات ليزر ، أشباه موصلات |
|---|---|---|---|
| النوع | مايكرو موتور | عزم الدوران | 1 نيوتن |
| بناء | المغناطيس الدائم | تخفيف | فرشاة |
| ميزة الحماية | مغلق تماما | السرعة (دورة في الدقيقة) | السرعه العاليه |
| التيار المستمر (A) | 3.5 | الكفاءة | آي إي 1 |
| أقصى عزم دوران (نيوتن متر) | 1.2 | السفر الأقصى (مم) | 20 |
| محركات تهتز (V) | 8.4 | عزم الدوران المستمر (نيوتن متر) | 1.2 |
| رجوع ثابت EMF (LL) (Kb) | 0.67 | وزن الملف (g) | 65 |
| الطول (مم) | 80 | الارتفاع (مم) | 32 |
| الميناء | محرك ملف الصوت شنغهاي | ||
| إبراز | محرك لفائف الصوت الدوارة لتحديد الزاوية الأولوية,3.5A محرك لفائف الصوت الدوارة,محرك لفائف الصوت الدوارة 3.5A,3.5A Rotary Voice Coil Motor,Rotary Voice Coil Actuator 3.5A |
||
منتوج وصف
أنظمة تحديد موقع الزاوية الأولوية لفائف الصوت للكشف عن تجميع السيارات
وصف المنتج
محركات الملفات الصوتية لها تطبيقات في أنظمة تحديد المواقع ذات الزاوية الأولية للتفتيش على تجميع السيارات.يستخدم هذا النظام عادة على خطوط إنتاج السيارات لضمان الموقف الصحيح وموقع المكونات المختلفة خلال عملية التجميعيحقق محرك الملف الصوتي دوراً حاسماً في التحكم الدقيق في هذا النظام.
في نظام وضع الزاوية الأولية للتفتيش على مجموعات السيارات ، يمكن أن تكون عملية تطبيق محركات الملفات الصوتية على النحو التالي:
1اكتشاف أجهزة الاستشعار: أولاً ، ينقل المستشعر البيانات المراقبة إلى نظام التحكم. يمكن أن تكون هذه المستشعرات مستشعرات بصرية أو مستشعرات لمسة أو مستشعرات موقع ، وما إلى ذلك ، تستخدم للكشف عن الموقف ،الزاوية، الشكل، ومعلومات أخرى عن المكونات.
2تحليل نظام التحكم: سيقوم نظام التحكم بتحليل البيانات المقدمة من قبل أجهزة الاستشعار لتحديد ما إذا كانت هناك حاجة إلى تعديلات أو وضع المكونات.إذا لم يكن أحد المكونات في الموقف أو الزاوية الصحيحة، فإن النظام سيؤدي إلى تشغيل عملية التصحيح المقابلة.
3التحكم في محرك الملف الصوتي: عند ضبط موقع أو زاوية المكونات ، سيتم تنشيط محرك الملف الصوتي.سوف تولد مجالا مغناطيسيا بناء على إشارة التحكم لدفع الملف، وتوليد القوة والحركة، مما يسبب تعديلات طفيفة على المكونات.
4- الموقع والمعايرة: تحرك محرك الملفات الكهربائية الصوتية سيضع المكونات في الموقف والزاوية الصحيحة. ويمكن تحقيق ذلك عن طريق التحكم الدقيق في إشارة التيار.عادة ما يتم تنفيذ عملية وضع وتصحيح عدة مرات حتى يصل المكون إلى الموقف المطلوب والزاوية.
5الكشف والتأكيد: بعد الانتهاء من تحديد الموقع والمعايرة،سوف يستخدم النظام أجهزة الاستشعار مرة أخرى للكشف عن موقع زاوية المكونات لضمان دقة التعديلإذا لزم الأمر، يمكن للنظام أن يقوم بعمليات معايرة مرارا وتكرارا حتى يستوفي موقع المكونات المتطلبات.
المعلمات التقنية:
| سلسلة VARS من محركات الملف الصوتي من نوع Swing | ||||||||
| النموذج | عزم دوران ذروة ((N-M) | عزم دوران مستمر25°C ((N-M) | الحد الأقصى للسفر ((ملم) | الجهد ((V) | ثابت المجال الكهرومغناطيسي الخلفي ((V/m/S) | وزن الملف ((g) | العرض*الارتفاع (ملم) | الطول ((ملم) |
| VARS0008-026-00A | 0.080 | 0.045 | 26.0 | 6.4 | 0.045 | 11.7 | 39.8*261 | 35.00 |
| VARS0017-090-00A | 0.170 | 0.110 | 90.0 | 11.1 | 0.11 | 18.0 | 44*39 | 70.00 |
| VARS0022-032-00A | 0.220 | 0.120 | 32.0 | 15.5 | 0.16 | 21.5 | 51.5*26 | 60.00 |
| VARS0042-040-00A | 0.420 | 0.380 | 40.0 | 3.5 | 0.12 | 38.0 | 53.6*303 | 82.00 |
| VARS0077-020-00A | 0.770 | 0.630 | 20.0 | 6.7 | 0.24 | 66.0 | 50*30 | 75.00 |
| VARS0084-030-00A | 0.840 | 0.600 | 30.0 | 6.3 | 0.2 | 54.2 | 48.9*306 | 75.00 |

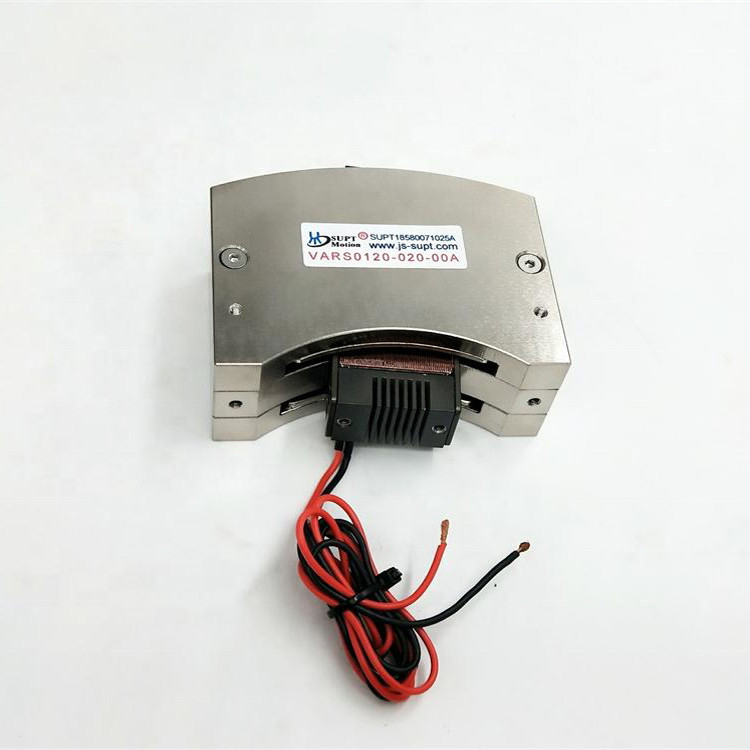

| VARS0120-020-00A | 1.200 | 1.200 | 20.0 | 8.4 | 0.67 | 65.0 | 73.5*32 | 80.00 |

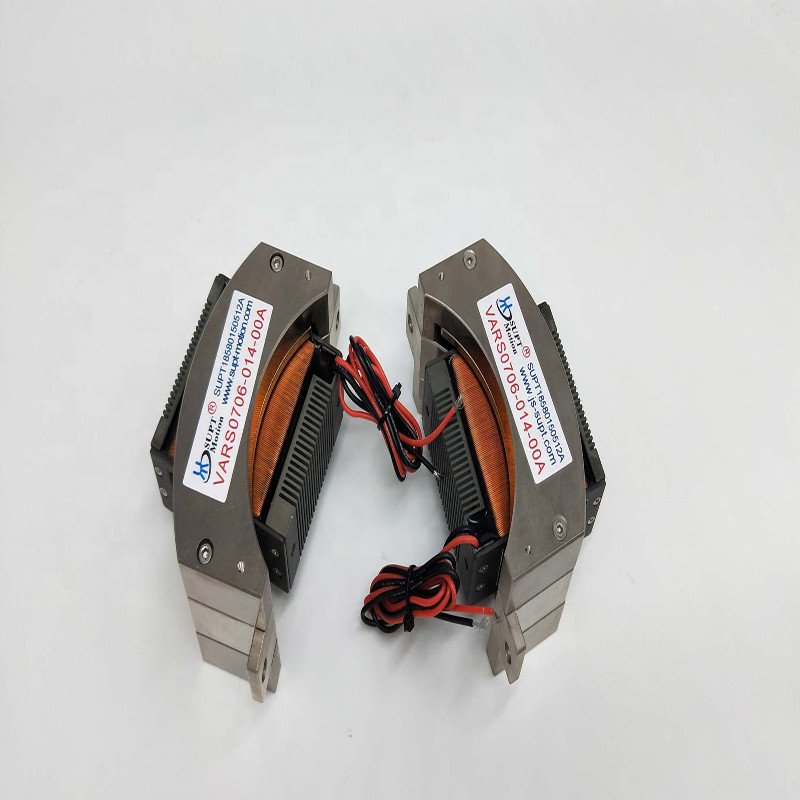

| VARS0706-014-00A | 7.100 | 2.100 | 14.0 | 52.4 | 1.03 | 220.0 | 65*54.5 | 115.00 |
| VARS4520-030-00A | 45.200 | 19.000 | 30.0 | 71.5 | 4.3 | 1300.0 | 240*78 | 240.00 |
التطبيقات:
نوع سوينغ صوت طوافة المحرك عزم الدوران النموذجي من 100 درجة، عزم الدوران من 50N · m.نظام تحديد المواقع من نوع التأرجح وجهاز تحكم الطيران، إلخ ، وهي تتعلق بصناعة أشباه الموصلات والأتمتة وصناعة الطائرات.محرك لفائف الصوت المتذبذب هو جهاز يمكن تحويل الطاقة الكهربائية إلى الطاقة الميكانيكية وتحقيق خطية ومحدودة حركة زاوية التذبذبيستخدم تفاعل القطبين المغناطيسيين في المجال المغناطيسي المولد من مجال مغناطيسي دائم أو موصل لفائف كهربائية لإنتاج حركة منتظمة.وقد اتخذت المحركات الدوارة تكنولوجيا محرك خطي مستطيل والحرارة المنحنية لتوفير نظام وضع الزاوية المحدودة عالية الدقة.
يتم استخدامه على نطاق واسع في أشباه الموصلات، واختبار الدقة والكشف، والقارب، والسيارة، والدراجة الكهربائية، UAV، الطباعة ثلاثية الأبعاد، المجهر، الروبوتات، المهابات الطبية، المشروعات البصرية.
