محرك لفائف الصوت الدوارة عالية المحرك للكشف عن الانتقال الخطي
| مكان المنشأ | جيانغسو، الصين |
|---|---|
| اسم العلامة التجارية | SUPT |
| إصدار الشهادات | ce,ISO9001,CCC |
| رقم الموديل | VARS0706-014-00A |
| الحد الأدنى لكمية | ≥1 |
| الأسعار | $310.00/pieces >=1 pieces |
| تفاصيل التغليف | الكرتون و صندوق خشبي سوينغ المحرك |
| وقت التسليم | طلب عينة 2-3 أيام ، أيام عمل أخرى ، سيتم التفاوض على الجزء الأكبر |
| شروط الدفع | T/T |
| القدرة على العرض | 2000 قطعة / قطع شهر محرك سوينغ |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| الضمان | 3 أشهر - 1 سنة | استخدام | قارب ، سيارة ، دراجة كهربائية ، إنسان آلي ، كمامة طبية ، مجهر ، بصريات |
|---|---|---|---|
| النوع | مايكرو موتور | عزم الدوران | 30 |
| بناء | المغناطيس الدائم | تخفيف | فرشاة |
| ميزة الحماية | مغلق تماما | السرعة (دورة في الدقيقة) | السرعه العاليه |
| التيار المستمر (A) | 3.6 | الكفاءة | آي إي 1 |
| أقصى عزم دوران (نيوتن متر) | 7.1 | السفر الأقصى (مم) | 14 |
| محرك التأرجح (V) | 52.4 | عزم الدوران المستمر (نيوتن متر) | 2.1 |
| رجوع ثابت EMF (LL) (Kb) | 1.03 | وزن الملف (g) | 220 |
| الطول * الارتفاع (مم) | 115 * 54.5 | العرض (مم) | 65 |
| الميناء | محرك سوينغ شنغهاي | ||
| إبراز | الملف الصوتي الدواري ذو المحرك العالي CCC,محرك كوب صوتي سوينغ CCC,طوافة الصوت الدوارة تكتشف الانتقال الخطي,Swing Voice Coil Motor CCC,Rotary Voice Coil Detect Linear Displacement |
||
منتوج وصف

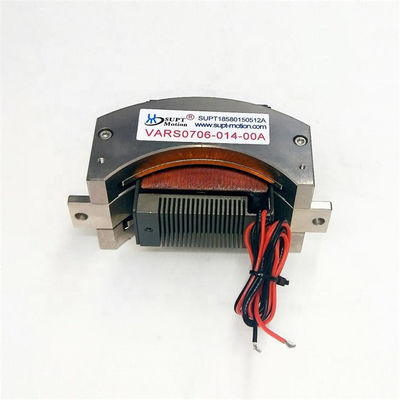

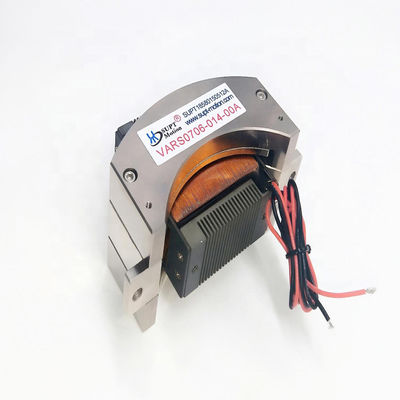

محرك لفائف صوتية ذات محرك عالي من نوع سوينغ للكشف عن الانتقال الخطي
وصف المنتج
محرك لفائف الصوت المتحرك هو أيضًا نوع من محرك لفائف الصوت المتحرك الذي يمكن أن يقيس ويتحكم في الانتقال الخطي ، مع قدرة عالية على المناورة والدقة.
يجمع هذا النظام المحرك بين خصائص حركة محرك لفائف الصوت المتأرجحة والقدرة على قياس الانتقال الخطي لتحقيق التحكم الدقيق في الموقف والقياس.مبدأ عملها يتضمن النقاط الرئيسية التالية:
1. محرك الملفات الصوتية المتأرجحة له خصائص الاستجابة السريعة والسرعة العالية ، والتي يمكن أن تغير بسرعة الموقف والسرعة.هذا يجعلها فعالة جدا في التطبيقات التي تتطلب تعديل سريع ووضع، مثل الأتمتة الصناعية وأدوات الدقة.
2قياس الانتقال الخطي: هذا النظام المحرك مجهز أيضا بمستشعر الانتقال الخطي، عادة ما يكون مكيف بصري أو مستشعر الانتقال الخطي.هذه أجهزة الاستشعار يمكن أن تقيس بدقة التنقل الخطي للمحرك، وهذا هو، يتم تحويل زاوية التأرجح إلى تحرك خطي.
3التحكم في الحلقة المغلقة: جنبا إلى جنب مع بيانات القياس من مستشعر الانتقال الخطي ، يمكن للنظام تحقيق التحكم في الحلقة المغلقة.وهذا يعني أن الموقف الفعلي للمحرك سوف يتم مقارنته مع الموقف المتوقع وتعديل على أساس معلومات ردود الفعل لتحقيق التحكم في الموقف الدقيق.
4مجال التطبيق: هذا النظام المحرك مناسب لتطبيقات مختلفة تتطلب تحكم تحركات خطية عالية الدقة والقياس. على سبيل المثال، في مجالات مثل المعالجة الدقيقة،قطع بالليزر، والمسح الضوئي، والتحريك الخطي بدقة عالية تحتاج إلى الانتهاء في فترة قصيرة من الزمن.
5تطبيق دقة عالية: بسبب الجمع بين الاستجابة السريعة لمحركات الملفات الصوتية ودقة قياس التحول الخطي،هذا النظام المحرك مناسب لسيناريوهات التطبيق مع متطلبات عالية دقة التنقل.
المعلمات التقنية:
| سلسلة VARS من محركات الملف الصوتي من نوع Swing | ||||||||
| النموذج | عزم دوران ذروة ((N-M) | عزم دوران مستمر25°C ((N-M) | الحد الأقصى للسفر ((ملم) | الجهد ((V) | ثابت المجال الكهرومغناطيسي الخلفي ((V/m/S) | وزن الملف ((g) | العرض*الارتفاع (ملم) | الطول ((ملم) |
| VARS0008-026-00A | 0.080 | 0.045 | 26.0 | 6.4 | 0.045 | 11.7 | 39.8*261 | 35.00 |
| VARS0017-090-00A | 0.170 | 0.110 | 90.0 | 11.1 | 0.11 | 18.0 | 44*39 | 70.00 |
| VARS0022-032-00A | 0.220 | 0.120 | 32.0 | 15.5 | 0.16 | 21.5 | 51.5*26 | 60.00 |
| VARS0042-040-00A | 0.420 | 0.380 | 40.0 | 3.5 | 0.12 | 38.0 | 53.6*303 | 82.00 |
| VARS0077-020-00A | 0.770 | 0.630 | 20.0 | 6.7 | 0.24 | 66.0 | 50*30 | 75.00 |
| VARS0084-030-00A | 0.840 | 0.600 | 30.0 | 6.3 | 0.2 | 54.2 | 48.9*306 | 75.00 |
| VARS0120-020-00A | 1.200 | 1.200 | 20.0 | 8.4 | 0.67 | 65.0 | 73.5*32 | 80.00 |
| VARS0706-014-00A | 7.100 | 2.100 | 14.0 | 52.4 | 1.03 | 220.0 | 65*54.5 | 115.00 |
| VARS4520-030-00A | 45.200 | 19.000 | 30.0 | 71.5 | 4.3 | 1300.0 | 240*78 | 240.00 |
التطبيقات:
عزم الدوران النموذجي هو 100 درجة وعزم الدوران هو 50 N · m. تستخدم عادة في تكنولوجيا الليزر في تحديد مكان المرآة، وفرامل صمام عجلة،نظام تحديد المواقع من نوع التأرجح وجهاز تحكم الطيران، إلخ ، وهي تتعلق بصناعة أشباه الموصلات والأتمتة وصناعة الطائرات. بالمقارنة مع المحرك الخطي من نوع U والحركات الخطية من النوع المسطح ، يمكن أن توفر استجابة أفضل للترددات العالية ،حركة خطية متناوبة عالية السرعة، مناسبة بشكل خاص لنظام التحكم في الحلقة المغلقة قصيرة. التحكم في المحرك الخطي للفول السمعي بسيط وموثوق به ، لا يوجد جهاز نقل ، حياة طويلة.
