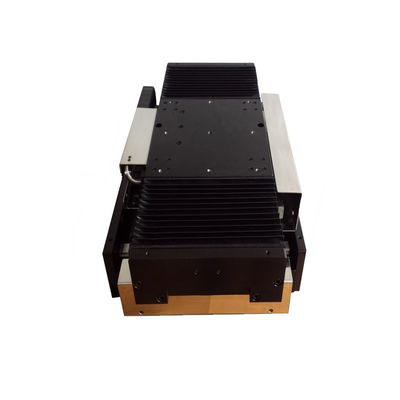

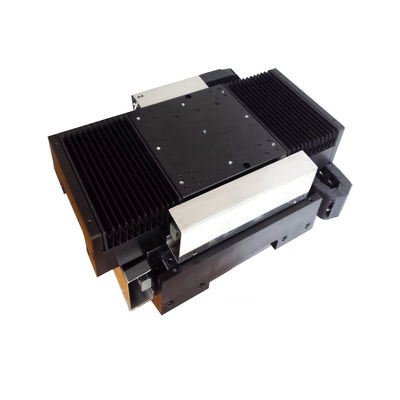

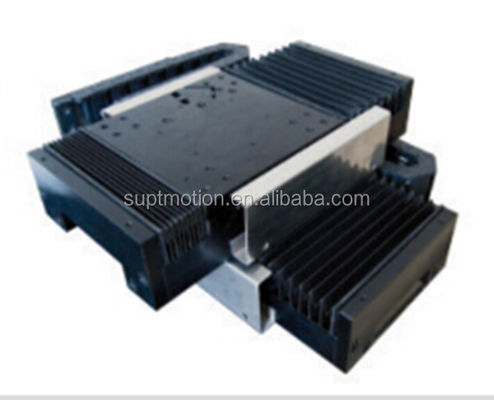

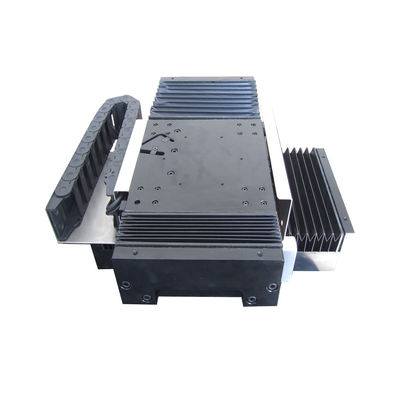

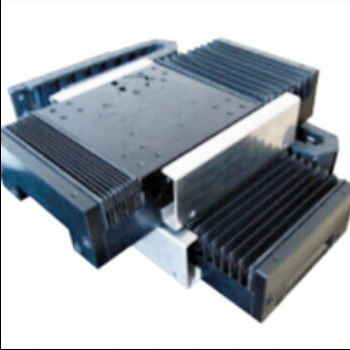

150*150ملم خطي محرك خطي فعال خطي محركي دقيق
| مكان المنشأ | جيانغسو، الصين |
|---|---|
| اسم العلامة التجارية | SUPT Motion |
| إصدار الشهادات | ce,ISO9001,CCC |
| رقم الموديل | MLCG-0050-020-00 |
| الحد الأدنى لكمية | ≥1 |
| الأسعار | $3,000.00/pieces >=1 pieces |
| تفاصيل التغليف | كرتون وخشبي لمرحلة المحرك الخطي |
| وقت التسليم | 1-5 المنتجات 5-7 أيام الشحن ، العينات 3-5 أيام ، السائبة للتفاوض |
| شروط الدفع | T/T |
| القدرة على العرض | 1000 قطعة / قطعة في الشهر المرحلة الحركية الخطية |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| الضمان | 3 أشهر - 1 سنة | استخدام | قارب ، سيارة ، طائرة بدون طيار ، إنسان آلي ، جهاز تنفس طبي ، مجهر ، بصريات |
|---|---|---|---|
| النوع | مايكرو موتور | عزم الدوران | الطلبات |
| بناء | المغناطيس الدائم | تخفيف | بدون فرشاة |
| ميزة الحماية | مغلق تماما | السرعة (دورة في الدقيقة) | السرعه العاليه |
| التيار المستمر (A) | 2.7 | الكفاءة | آي إي 1 |
| السكتة الدماغية الفعالة (مم) | 150 | دقة الموقف (± ميكرومتر) | 2 |
| المرحلة الحركية الخطية (م / ث / ث) | 5 | الميناء | شنغهاي |
| إبراز | 150*150ملم الدرب الفعلي خطية المحرك المرحلة,مرحلة المحرك الخطي بدقة عالية,مرحلة خطية محركية عالية الدقة 150 ملم,Linear Motor Stage High Accuracy,High Accuracy Motorized Linear Stage 150mm |
||
منتوج وصف
150*150ملم الدرب الفعال خطية محرك مرحلة عالية دقة تحديد المواقع
وصف المنتج
محرك خطي SUPT مع شبكة عالية الدقة، الشبكة المغناطيسية وخط إرشاد عالية الدقة. سرعة عالية، تشغيل تسارع عالية. حركة سلسة، استقرار جيد، دقة عالية.مع الترميز المناسب والسكك الحديدية، يمكن أن يصل دقة الموقع إلى 0.1-5um.+3um يمكن تخصيص هيكل المنصة وفقا لمتطلبات مختلفة من العملاء.
تشكل منصة محرك خطية
تكوين المنصة النموذجي:
القاعدة العمومية الاستخدامات القاذوفات & ألو, هو أساس المنصة بأكملها, لتثبيت المحرك, السكة الحديدية, الشبكة, العقاب الخ
المحرك بما في ذلك الستاتور والمحرك، الستاتور ثابت على القاعدة، المحرك ومنصة الحمل ليتم توصيلها، توفير قوة الدفع.
السكك الحديدية بما في ذلك السكك الحديدية الخطي والمرشح الخطي، منصة الحمل متصلة بالمرشح. منصة التحميل دعم منصة الحمل،
مقياس رأس القراءة مثبت على منصة حركة.
ردود الفعل عن الموقع، بما في ذلك المقياس ورأس المسح،
شبكة مثبتة على القاعدة، رأس المسح والمنصة الرياضية لربط مغلق على جانبي التركيب القاعدي،
تأكد من تشغيل المحرك بأمان
وحدة المحرك الخطي:
المحرك الخطي بدون قلب حديدي أو مع قلب حديدي مجهز بشبكة مغناطيسية عالية الدقة ومرحلة توجيه عالية الدقة. السرعة العالية، التسارع العالي، الحركة السلسة.استقرار جيدمع الترميز المناسب والسكك الحديدية، يمكن أن يصل دقة الموقع إلى 0.1-5mm، دقة الموقع + 2mm.5umاستقامة 3umبنية المنصة يمكن أن تتطلب متطلبات تقنية مختلفة من العملاءيتم تخصيصها وفقًا لمحرك خطي ، ويتم تكوين شبكة عالية الدقة ، وشبكة مغناطيسية ، وسكة مرشدة عالية الدقة. سرعة عالية ، تشغيل تسريع عالي.استقرار جيدمع الترميز المناسب والسكك الحديدية، يمكن أن يصل دقة الموقع إلى 0.1-5mm دقة الموقع: 2mm،دقة التكرار: +0.5mm،خطية:يمكن تخصيص هيكل المنصة وفقًا لمتطلبات العملاء التقنية المختلفة.
| وحدات | .... | LC | 0080 | -100 | أ | 01 | 30 | ||||
| اللوحة لديها محرك حديدي | أقصى قوة دفع | السكتة الدماغية: ملم | ج: الرصد | 01:0.1م | طول خط المحرك: | ||||||
| LU: محرك بدون قلب من نوع U | ب: ميكجيد | 05:0.5 أم | 30: 3m | ||||||||
| 10: لوم | |||||||||||
التطبيق:
تم استخدام منصة وحدة المحرك الخطي على نطاق واسع في مجالات متعددة ، وتجعلها دقة عالية وسرعة عالية واستقرار مناسبة للعديد من السيناريوهات التي تتطلب حركة ودقة والتحكم.فيما يلي مجالات التطبيق الرئيسية لمنصة وحدة المحرك الخطي:
1تصنيع أشباه الموصلات: يتم استخدام منصة وحدة المحرك الخطي لمواقف المصفوفات الدقيقة واختبارها وعمليات التعبئة والتغليف في تصنيع أشباه الموصلات.يمكنهم تحقيق التحكم في الموقع على مستوى الميكرومترلضمان الدقة العالية والاتساق في إنتاج أشباه الموصلات.
2المعدات الطبية: في المجال الطبي ، تستخدم منصات وحدات المحركات الخطية عادة في معدات التصوير الطبي والروبوتات الجراحية ومعدات الكشف الدقيق.يمكنهم تحقيق حركة عالية الدقةلضمان سلامة ودقة العمليات الطبية.
3المعدات البصرية: يتم استخدام منصة وحدة المحرك الخطي في مجالات مثل الأدوات البصرية ومعدات الليزر والمجهر.يمكنهم تحقيق تحديد المواقع الدقيق والتركيز من المكونات البصرية، تحسين أداء الأنظمة البصرية.
4خط الإنتاج الآلي: في صناعة التصنيع ، تستخدم منصات وحدات المحرك الخطي للتعامل مع المواد والتجميع والاختبار على خطوط الإنتاج الآلية.يمكنهم تحقيق عمليات معالجة المواد والتجميع الفعالة والدقيقة.
5الطيران والفضاء: في مجال الطيران والفضاء، يمكن استخدام منصات وحدات المحرك الخطي لمحاكاة الطيران، وتحديد موقع الأقمار الصناعية، واختبار معدات الطيران.يمكنهم محاكاة حركة دقيقة في الطيران أو بيئات الفضاء.
6. التصنيع الدقيق: يتم استخدام منصة وحدة المحرك الخطي على نطاق واسع في مجالات التصنيع الدقيق مثل النقش والقطع والطبع ، إلخ. يمكنها تحقيق التصنيع الدقيق للأشكال المعقدة.
معلومات الشركة
الشهادات
الأسئلة الشائعة
1السفر: السفر الفعلي، يستخدم لحساب إجمالي السفرمنالقوة القيمة.
2اتجاه الحركة: التثبيت الأفقي أو الرأسي 90 درجة.
3قوة الحمل:جعلى الفور في الاتجاه المعاكس منقوةعلىالمحرك، مثل الينابيع، الخ
4وزن الحمل: الجزء الكلي للجودة من الحركة، بما في ذلك شريط التمرير للجودة
5نوع الحركة: 1.حركة من نقطة إلى نقطة;2.المبادلة المتبادلة للقاعدة (على سبيل المثال المسح).
6منحنى السرعة: 1.منحنى سرعة ترابيزويدي;2.منحنى السرعة الثلاثي؛ 3.منحنى سرعة الجيب.
