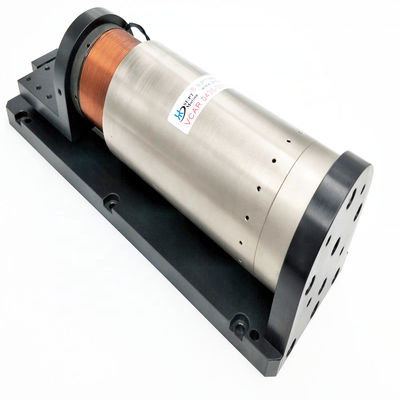

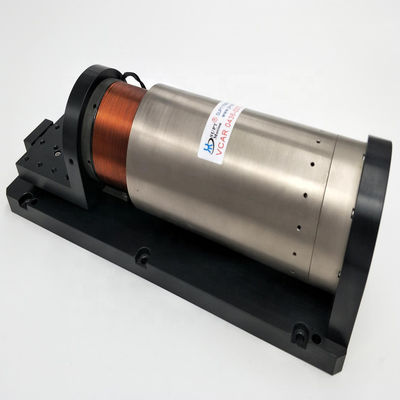

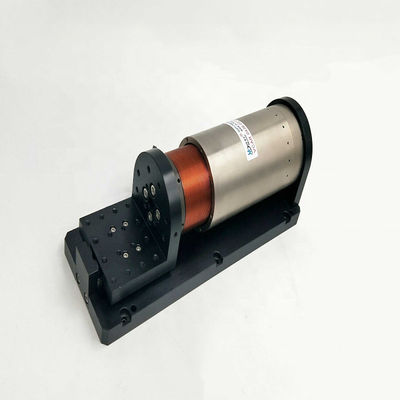

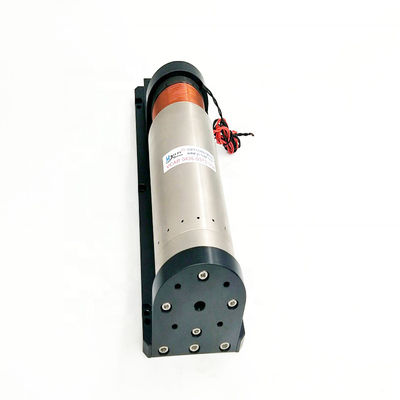

وحدات محرك الكواليف الصوتية منصة خطية عالية الدقة لتطبيقات الخدمة المغلقة
| مكان المنشأ | جيانغسو، الصين |
|---|---|
| اسم العلامة التجارية | SUPT |
| إصدار الشهادات | ISO9001 |
| رقم الموديل | VCAR0436-0373-00A |
| الحد الأدنى لكمية | ≥1 |
| الأسعار | $970.00/pieces >=1 pieces |
| تفاصيل التغليف | محرك كهربائي كرتوني وصندوق خشبي |
| وقت التسليم | 1-5 المنتجات 5-7 أيام الشحن ، العينات 3-5 أيام ، السائبة للتفاوض |
| شروط الدفع | T/T |
| القدرة على العرض | 3000 قطعة / قطعة في الشهر المحرك الكهربائي |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| الضمان | 3 أشهر - 1 سنة | استخدام | قارب ، سيارة ، دراجة كهربائية ، طائرة بدون طيار ، إنسان آلي ، جهاز تنفس طبي ، مجهر |
|---|---|---|---|
| النوع | مايكرو موتور | عزم الدوران | الطلبات |
| بناء | المغناطيس الدائم | تخفيف | فرشاة |
| ميزة الحماية | مغلق تماما | السرعة (دورة في الدقيقة) | السرعه العاليه |
| التيار المستمر (A) | 14.6 | الكفاءة | آي إي 1 |
| قوة الذروة (N) | 436 | السفر الأقصى (مم) | 37.3 |
| المحرك الكهربائي (V) | 38 | وزن الدوار (كلغ) | 1040 |
| الجزء الثابت ديا (مم) | 76 | القوة المستمرة (N) | 142.6 |
| الميناء | محرك كهربائي شنغهاي | ||
| إبراز | وحدات محركات PDV 14.6A,خطية اليدوية مرحلة محور XY ccc,مرحلة خطية يدوية عالية الدقة 14.6A,Manual Linear Stage XY Axis ccc,High Precision Manual Linear Stage 14.6A |
||
منتوج وصف
أسعار مصنع PDV مبيعات الدقة العالية اليدوية خطية المرحلة XY محور منصة
وصف المنتج
منصة خطية لـ VCAR Series Voice Coil Motor Module مناسبة بشكل خاص لتطبيقات servo مغلقة قصيرة السكتة. بسبب حجمها الصغير ،مناسب للاستخدام في بعض المساحات الصغيرةلديها سرعة استجابة عالية (مستوى الميللي ثانية) ، وزنا خفيفا، بحيث يمكن أن تفعل عالية السرعة التذبذبية الحركة المتبادلة، حركة تسريع عالية.نموذج المنفعة له مزايا التحكم المريح، بنية بسيطة وموثوقة، لا يوجد جهاز للعودة، لا يوجد صيانة، حياة خدمة طويلة وعمل مستمر طويل الأجل.هذا النموذج VCAR0436-0373-00A صوت محرك الملفوطة منصة خطية لموقف الدقةالسرعة، التسارع والدفع، لا مشكلة في المجال الخلفي.يمكن تخصيص مواصفات منصة خطية ومواصفات المحركات الصوتية حسب متطلبات العملاء.
وحدة محرك لفائف الصوت ذات محور واحد لتطبيقات خدمة الدوران المغلق قصيرة الدوران مع وزن عامل خفيف والاستجابة السريعة (حتى 20G في مللي ثانية).القاعدة تعتمد صناعة الألومنيوم الدقيقة للطيران، استقرار جيد، يمكن أن تفعل عالية السرعة التذبذب والحركة المتبادلة. بسيطة وموثوقة التحكم، لا حاجة إلى جهاز عكس، حياة طويلة خالية من الصيانة.التحكم في التسارع والدفع ممكن. مجهزة بمرمز مناسب ومركب توجيه ، يمكن أن يصل دقة الموقع إلى 0.1-5um. وفقا للحركة المختلفة ،يتم تكوين متطلبات الدفع مع أجهزة التحكم والتحكم المناسبة. يمكن معالجة هيكل المنصة وتخصيصها. وفقًا للتطبيقات المختلفة ، يتم تكوين آلية توجيه خطية مناسبة: أنواع مختلفة من حبال توجيه خطية عالية الدقة.
المعلمات التقنية:
| نموذج المنتج | قوة الذروة | قوة مستمرة | السكتة الدماغية الكلية | ذروة التيار | الجهد القصوى | ثابتة الدفع | دقة الترميز | تكرار الدقة |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 1.7 | 15.7 | 3.57 | 0.1/0.5/1 | 1/5/10 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 2.3 | 26.6 | 5.72 | 0.1/0.5/1 | 1/5/10 |
| VCAR0022-0098-00 | 22 | 6.5 | 9.8 | 3.8 | 24.7 | 5.8 | 0.1/0.5/1 | 1/5/10 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 4.5 | 24.3 | 5.87 | 0.1/0.5/1 | 1/5/10 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 4.95 | 44.9 | 8.88 | 0.1/0.5/1 | 1/5/10 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 4 | 26.9 | 17.7 | 0.1/0.5/1 | 1/5/10 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 6.85 | 34.5 | 12.7 | 0.1/0.5/1 | 1/5/10 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 6.4 | 35.1 | 41 | 0.1/0.5/1 | 1/5/10 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 10.1 | 28.2 | 26 | 0.1/0.5/1 | 1/5/10 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 11.7 | 31.6 | 37.2 | 0.1/0.5/1 | 1/5/10 |
| VCAR1351-0310-00A | 1351 | 376.8 | 3 | 19.9 | 73.5 | 68 | 0.1/0.5/1 | 1/5/10 |
| نموذج المنتج | قوة الذروة (ن) |
قوة مستمرة عند 25 درجة مئوية ((ش) |
السكتة الدماغية الكلية (ملم) |
الجهد القصوى (V) |
ثابت المجال الكهرومغناطيسي الخلفي (V/m/s) |
وزن الملف (ز) |
قطر الستاتور (ملم) | الطول (ملم) |
| VCAR0001-0064-00A | 0.88 | 0.28 | 6.4 | 6.9 | 0.29 | 3 | 9.5 | 17.7 |
| VCAR0001-0010-00A | 0.73 | 0.42 | 1 | 4.8 | 0.6 | 2.7 | 24 | 11.2 |
| VCAR00025-0127-00A | 2.55 | 0.81 | 12.7 | 11.6 | 0.77 | .6.6 | 12.7 | 24 |
| VCAR0006-0039-00A | 6.2 | 1.9 | 3.9 | 6.6 | 1.12 | 7.9 | 20 | 17.2 |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 15.7 | 3.57 | 8.2 | 25 | 18.2 |
| VCAR0007-0040-00A | 7.2 | 2.4 | 4 | 7.5 | 1.88 | 7 | 14.2 | 23 |
| VCAR0007-0064-00A | 7.8 | 2.5 | 6.4 | 9.9 | 1.5 | 7.2 | 19.1 | 23.8 |
| VCAR0007-0127-00A | 7.1 | 2.3 | 12.7 | 12.8 | 1.6 | 11.4 | 19.1 | 27 |
| VCAR0011-0050-00A | 11.4 | 2.1 | 5 | 11.8 | 3 | 11.2 | 24 | 17.2 |
| VCAR0011-0100-00A | 10.5 | 2.9 | 10 | 43.8 | 3.5 | 20 | 31 | 26.8 |
| VCAR0013-0030-00A | 13 | 3.5 | 3 | 16 | 3.5 | 12 | 25 | 21 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | 24.7 |
| VCAR0014-0250-00A | 14 | 4.5 | 25 | 26.5 | 3.9 | 35 | 25.4 | 44.2 |
| VCAR0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | 25.6 |
| VCAR0022-0098-00 | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | 35 |
| VCAR0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | 75.7 |
| VCAR0025-0630-00A | 25.3 | 8 | 63 | 50.6 | 5 | 68 | 31.8 | 83.1 |
| VCAR0030-0150-00A | 29.4 | 4.73 | 15 | 40.5 | 7.4 | 27 | 30 | 31 |
| VCAR0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | 41.7 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | 26.7 |
| VCAR0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | 72 |
| VCAR0035-0090-00A | 35 | 11 | 9 | 26.4 | 9 | 33 | 25.4 | 44.3 |
| VCAR0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | 67 |
| VCAR0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | 21.2 |
| VCAR0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | 22 |
| VCAR0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | 35.9 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | 51.3 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | 53.7 |
| VCAR0075-0200-00A | 75 | 30 | 20 | 26.2 | 15.2 | 65 | 70 | 38.7 |
| VCAR0080-0129-00A | 80 | 35 | 12.9 | 27.7 | 18 | 149 | 49 | 53.8 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | 34.9 |
| VCAR0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | 110 |
| VCAR0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | 40.4 |
| VCAR0110-0380-00A | 110 | 37.4 | 38 | 23.2 | 9 | 150 | 60.4 | 60.4 |
| VCAR0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | 27.5 |
| VCAR0115-0065-00A | 115 | 30.1 | 6.5 | 35 | 17.3 | 52 | 40 | 58 |
| VCAR0130-0310-00A | 130 | 40 | 31 | 30.4 | 20.5 | 280 | 75.6 | 56.5 |
| VCAR0140-0150-00A | 140 | 42.2 | 15 | 33.4 | 26.6 | 80 | 53 | 53.7 |
| VCAR0210-0254-00A | 210 | 66.2 | 25.4 | 56.6 | 28 | 230 | 43.7 | 111.8 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | 64 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | 109.1 |
| VCAR0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | 136.9 |
| VCAR0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | 91 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | 110 |
| VCAR0436-0373-00A | 436 | 142.6 | 37.3 | 38 | 29.8 | 1050 | 76 | 163 |
| VCAR0980-0249-00A | 980 | 605 | 24.9 | 41.5 | 104 | 1426 | 126 | 134.5 |
| VCAR1351-0310-00A | 1351 | 376.8 | 31 | 73.5 | 68 | 1071 | 110 | 143.7 |
خدماتنا
نحن سعداء لمساعدة تصميم مخصص.
معلومات الشركة
التعبئة والشحن
الشهادات
الأسئلة الشائعة
المحرك الكهربائي:
1السفر: السفر الفعلي، يستخدم لحساب إجمالي السفرمنالقوة القيمة.
2اتجاه الحركة: التثبيت الأفقي أو الرأسي 90 درجة.
3قوة الحمل:جعلى الفور في الاتجاه المعاكس منقوةعلىالمحرك، مثل الينابيع، الخ
4وزن الحمل: الجزء الكلي للجودة من الحركة، بما في ذلك شريط التمرير للجودة
5نوع الحركة: 1.حركة من نقطة إلى نقطة;2.المبادلة المتبادلة للقاعدة (على سبيل المثال المسح).
6منحنى السرعة: 1.منحنى سرعة ترابيزويدي;2.منحنى السرعة الثلاثي؛ 3.منحنى سرعة الجيب.
