الطرب القصير صوت طوافة المحرك وحدات حركة خطية سيرفو حلقة مغلقة لمحرك CNC
| مكان المنشأ | جيانغسو، الصين |
|---|---|
| اسم العلامة التجارية | SUPT |
| إصدار الشهادات | ce,ISO9001,CCC |
| رقم الموديل | VCAR0262-0249-00A |
| الحد الأدنى لكمية | 2 قطعة |
| الأسعار | $600.00/pieces >=2 pieces |
| تفاصيل التغليف | كرتون و صندوق خشبي صوت لفائف المحرك |
| وقت التسليم | 1-5 المنتجات 5-7 أيام الشحن ، العينات 3-5 أيام ، السائبة للتفاوض |
| شروط الدفع | T/T |
| القدرة على العرض | 2000 قطعة / قطعة شهريا ملف صوتي المحرك |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| الضمان | 3 أشهر - 1 سنة | استخدام | قارب ، سيارة ، دراجة كهربائية ، طائرة بدون طيار ، روبوت ، جهاز تنفس طبي ، مجهر ، منظار داخلي ، بصريا |
|---|---|---|---|
| النوع | مايكرو موتور | عزم الدوران | الطلبات |
| بناء | المغناطيس الدائم | تخفيف | فرشاة |
| ميزة الحماية | مغلق تماما | السرعة (دورة في الدقيقة) | السرعه العاليه |
| التيار المستمر (A) | 10.1 أ | الكفاءة | آي إي 1 |
| قوة الذروة (N) | 262 | السفر الأقصى (مم) | 11.2 |
| محرك الملف الصوتي (V) | 28.2 | وزن المحرك r (كلغ) | 2 |
| القوة المستمرة (N) | 112 | الميناء | محرك ملف الصوت شنغهاي |
| إبراز | وحدات المحرك قصيرة السباق 10.1A,مرحلة الحركة الخطية في الحلقة المغلقة,XYZ مرحلة الحركة الخطية 10.1A,Closed Loop Linear Motion Stage,XYZ Linear Motion Stage 10.1A |
||
منتوج وصف

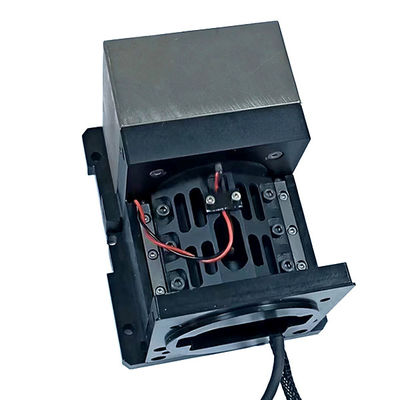

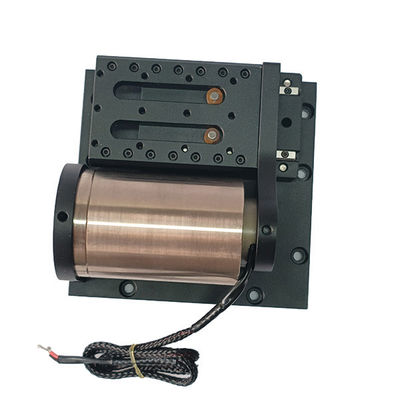

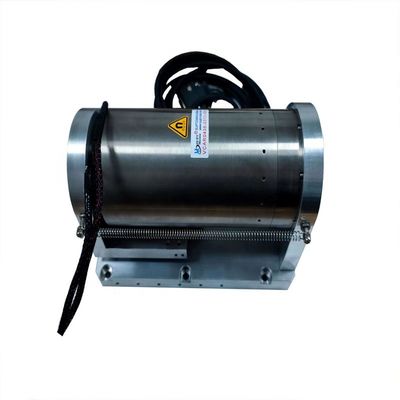

ضربة قصيرة استجابة عالية الخلاصة المغلقة سيرفو XYZ خطية وحدة مرحلة الحركة لجهاز CNC
وصف المنتج
التصميم الأسطواني لمحرك VCM (محرك لفائف الصوت) يستخدم هيكل أنبوبي يضم مكوناته الأساسية.كلاهما محاذاة على طول محور المحركعادةً ما يتم لف الملف حول أسطوانة مجوفة، بينما يحيط المغناطيس الدائم بالملف. في تطبيقات أشباه الموصلات،دقة واستجابة محرك VCM الأسطواني للملف الصوتي أمر بالغ الأهمية لتحقيق المتطلبات الصارمة لعملية تصنيع أشباه الموصلاتيسمح بالتلاعب الدقيق بالوافير، مما يضمن إنتاج ثابت وعالي الجودة لأجهزة أشباه الموصلات.
التلاعب في تطبيقات أشباه الموصلات:
معالجة الوافرات: أثناء تصنيع أشباه الموصلات ، تحتاج الوافرات إلى وضعها بدقة لمجموعة متنوعة من العمليات.يتم دمج المحرك الأسطواني VCM في نظام معالجة الوافر لتمكين محاذاة دقيقة.
التوجيه: عندما يحتاج لوضع رقاقة لعملية معينة ، يرسل نظام التحكم إشارة إلى VCM. يتدفق التيار من خلال لفائف ، مما يخلق مجال مغناطيسي.التفاعل بين هذا المجال المغناطيسي والمغناطيس الدائم يخلق قوة تحرك الملف والحمولة المرفقة إلى الموقف المطلوب.
التحكم في التغذية الراجعة: لضمان الدقة ، يتم مراقبة حركة VCM بواسطة نظام ردود فعل. تقيس أجهزة الاستشعار موقع المحرك وتقدم هذه المعلومات إلى نظام التحكم.إذا تم اكتشاف أي انحراف عن الموقع المستهدف، نظام التحكم يضبط التيار الذي يتدفق من خلال الملف لتصحيح الموقف.
دقة عالية: يستخدم المحرك الأسطواني VCM آلية محرك مباشرة ، مما يؤدي إلى دقة عالية. نظرًا لعدم وجود أشرطة أوتار أو أحزمة ، يتم تقليل رد الفعل والمساحة الميكانيكية إلى الحد الأدنى.مما يؤدي إلى تحديد الموقع الدقيق.
المعلمات التقنية:
| نموذج المنتج | قوة الذروة | قوة مستمرة | السكتة الدماغية الكلية | ذروة التيار | الجهد القصوى | ثابتة الدفع | دقة الترميز | تكرار الدقة |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 1.7 | 15.7 | 3.57 | 0.1/0.5/1 | 1/5/10 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 2.3 | 26.6 | 5.72 | 0.1/0.5/1 | 1/5/10 |
| VCAR0022-0098-00 | 22 | 6.5 | 9.8 | 3.8 | 24.7 | 5.8 | 0.1/0.5/1 | 1/5/10 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 4.5 | 24.3 | 5.87 | 0.1/0.5/1 | 1/5/10 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 4.95 | 44.9 | 8.88 | 0.1/0.5/1 | 1/5/10 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 4 | 26.9 | 17.7 | 0.1/0.5/1 | 1/5/10 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 6.85 | 34.5 | 12.7 | 0.1/0.5/1 | 1/5/10 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 6.4 | 35.1 | 41 | 0.1/0.5/1 | 1/5/10 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 10.1 | 28.2 | 26 | 0.1/0.5/1 | 1/5/10 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 11.7 | 31.6 | 37.2 | 0.1/0.5/1 | 1/5/10 |
| VCAR1351-0310-00A | 1351 | 376.8 | 3 | 19.9 | 73.5 | 68 | 0.1/0.5/1 | 1/5/10 |
وحدة محرك لفائف الصوت ذات محور واحد لتطبيقات خدمة الدوران المغلق قصيرة الدوران مع وزن عامل خفيف والاستجابة السريعة (حتى 20G في مللي ثانية).القاعدة تعتمد صناعة الألومنيوم الدقيقة للطيران، استقرار جيد، يمكن أن تفعل عالية السرعة التذبذب والحركة المتبادلة. بسيطة وموثوقة التحكم، لا حاجة إلى جهاز عكس، حياة طويلة خالية من الصيانة.التحكم في التسارع والدفع ممكن. مجهزة بمرمز مناسب ومركب توجيه ، يمكن أن يصل دقة الموقع إلى 0.1-5um. وفقا للحركة المختلفة ،يتم تكوين متطلبات الدفع مع أجهزة التحكم والتحكم المناسبة. يمكن معالجة هيكل المنصة وتخصيصها. وفقًا للتطبيقات المختلفة ، يتم تكوين آلية توجيه خطية مناسبة: أنواع مختلفة من حبال توجيه خطية عالية الدقة.
