محركات الصوت الخطي ذات الدقة العالية منخفضة الضوضاء المحركات المستوية لمعدات أشباه الموصلات
| مكان المنشأ | الصين، سوتشو |
|---|---|
| اسم العلامة التجارية | SUPT MOTION |
| إصدار الشهادات | CE, ISO9001 |
| رقم الموديل | VCAP0020-0068-00A |
| الحد الأدنى لكمية | قطعة واحدة |
| الأسعار | $126 |
| تفاصيل التغليف | تغليف الكرتون إلخ. |
| وقت التسليم | 1-5 قطع ، 5 أيام. > 20 قطعة ، للتفاوض |
| شروط الدفع | T/T |
| القدرة على العرض | يتم التفاوض |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| مستوى الضوضاء | منخفضة | الكلمات الرئيسية | محركات التيار المستمر الكهربائية |
|---|---|---|---|
| الضمان | 3 أشهر - 1 سنة | ماكس فورس | 500N |
| الجهد | 8.2 فولت | نموذج المنتج | VCAP0020-0068-00A |
| مواد الإسكان | الألومنيوم | النوع | مايكرو موتور |
| السكتة الدماغية | 6.8 ملم | طول السكتة الدماغية | 39 ملم |
| إبراز | محركات الملفات الصوتية الخطيّة,محركات الملفات الصوتية الخطية عالية الدقة,معدات أشباه الموصلات المحركات الصوتية الخطية,High Precision Linear Voice Coil Motors,Semiconductor Equipment Linear Voice Coil Motors |
||
منتوج وصف
وصف المنتج:

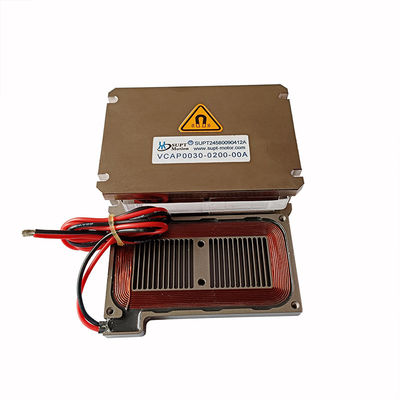

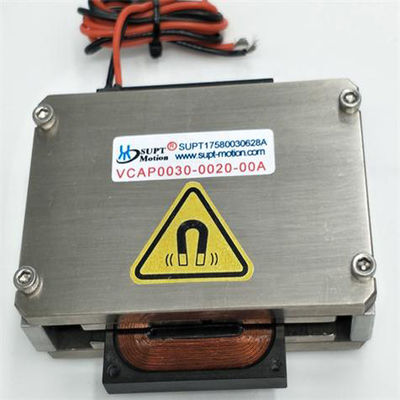

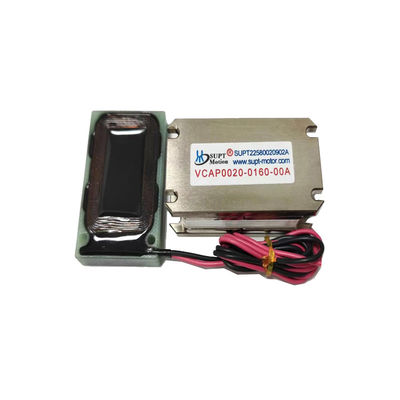

محركات الملفات الصوتية الخطيّة المحركات المستوية مصنوعة من ثلاثة أجزاء رئيسية: لفائف، مغناطيس دائم، ونير. عندما يتم تشغيل المغناطيس الدائم،يتم تعريض مدفع الملف قوة أمبيرومتري التي تنتج حركة عمودية على اتجاه طائرة الملفمن خلال التحكم في اتجاه وحجم تيار الملف، يمكن التحكم بدقة في اتجاه حركة الملف وكمية الدفع المطبقة.هذا النوع من التحكم يسمح لمحرك طلاء الصوت لفكرة لتحقيق حركة خطية أو دائرية لتلبية احتياجات التطبيقات المختلفة.
سرعة الاستجابة السريعة لمحركات الملفات الصوتية الخطية يمكن أن تلبي متطلبات التحكم في الحركة عالية التردد ودقة عالية.بنيتها البسيطة وحجمها الصغير يسهل تركيبها وصيانتهامع نفس الأبعاد ، فإن سلسلة محركات الملفات الصوتية الصفيحة لديها ضربة أقصر من سلسلة محركات الملفات الصوتية المستطيلة ، ولكنها تمتلك ميزة ارتفاع سطح أقل.يمكن أن تكون الدفعات تصل إلى 500N والسكتات الدماغية تصل إلى 15mm.
تطبيق محركات الملفات الصوتية الخطية في معدات أشباه الموصلات هو أساسًا في التحكم في الحركة عالية السرعة وذات الدقة العالية.يتم استخدام محرك لفائف الصوت الطائرة على نطاق واسع في مجموعة متنوعة من المعدات بسبب سرعة الاستجابة السريعة وخصائص الدقة العاليةيتم استخدام محركات الملفات الصوتية المسطحة في أجهزة ربط الرصاص ، والموزعين ، والتصوير الضوئي ، وتنقيب PCB ، واختيار ووضع رقائق ، ومعدات فحص المكونات.هذه التطبيقات تتطلب معدات يمكن التحكم بدقة في موقف وحركة الأجزاء الصغيرةيمكن تلبية هذه المتطلبات العالية للدقة والسرعة باستخدام محركات الملفات الصوتية الخطيّة، وبالتالي تحسين كفاءة ونوعية المنتج في عمليات تصنيع أشباه الموصلات وتغليفها.
مثالية لتوليد حركات X-Y قصيرة السكتة الدماغية ، يتم بيع السلسلة السطحية في المقام الأول لصناعات أشباه الموصلات وأدوات الآلات الصغيرة. تصميم وحدات ، قابلة للتخصيص.
الخصائص:
لفائف المحرك خفيفة الوزن ، مع وقت استجابة قصير وتردد عال.
ضربة قصيرة، هيكل مضغوط.
ضربة 1mm-20mm
أقصى قوة دفع 1N-500N
معايير المنتج:
| نموذج المنتج | قوة الذروة (ن) |
قوة مستمرة عند 25 درجة مئوية ((ش) |
السكتة الدماغية الكلية (ملم) |
الجهد القصوى (V) |
ثابت المجال الكهرومغناطيسي الخلفي (V/m/s) |
الطول (ملم) |
العرض (ملم) |
الطول (ملم) |
| المواد المستخدمة في المنتجات | 20 | 5.5 | 6.8 | 8.2 | 4.4 | 39 | 50 | 21.5 |
| المواد المستخدمة في المنتجات | 20 | 5.3 | 16 | 27.6 | 4.4 | 59 | 50 | 22.5 |
| المواد المستخدمة في المنتجات | 30 | 12.3 | 20 | 24.3 | 10.5 | 80 | 74 | 25 |
| المواد المستخدمة في المنتجات | 100 | 47 | 4 | 41.2 | 80.1 | 110 | 105 | 51 |
التطبيقات:
أجهزة التشغيل المستوية من سلسلة VCAP لديها طول ضربة أقل لكل حجم من مستطيل، ولكنها لديها أيضًا ملف ارتفاع أقل.Forces range up to 500N and strokers to 15mmThe VCAP series Planer Actuator are the ideal solution for very small stroke X-Y Axis movements and their major market is in the semiconductor and micro machine tool industries.
| التطبيق الرئيسي لمحرك لفائف الصوت: |
| 1صناعة أشباه الموصلات: الأسلاك والقطع والحفر وأنظمة النقل واللحام والروبوتات. |
| 2- تشغيل الصمامات في الميدان:صمامات قياس النوع، أنظمة اختبار الضغط، نظام حقن الصمامات الهوائية. |
| 3صناعة الآلات الصغيرة: أنظمة التغذية، الحفر المجهري، الطباشير الدقيقة. |
| 4نظام الاهتزاز: طاولة الهزاز، منصة الاهتزاز. |
| 5المجال الطبي: نظام حقن صغير، معدات التنفس، معدات الاختبار. |
| 6تكنولوجيا الطيران: نظام التحكم في الطيران، نظام ردود الفعل للطيار. |
| 7مجال الاستخدام التجاري: مضخة التبريد الحاسوبية الكاميرا المصغرة نظام التركيز |
| 8صناعة الأتمتة: معدات الليزر، الموزع، معدات الاختبار، آلات النسيج. |
