محركات لفائف الصوت الخطية عالية السرعة عالية التسارع للتحكم في الصمام
تفاصيل المنتج
| ميزة الحماية | مغلق تماما | تسريع | عالي |
|---|---|---|---|
| دقة تحديد المواقع | عالي | نموذج | VCAR0044-0249-00A |
| طول السكتة الدماغية | 24.9 ملم | قوة الذروة | 44 ن |
| أقصى جهد | 44.9 فولت | وزن الملف (ز) | 65.9 |
| طلب | أنظمة تحديد المواقع والتحكم الدقيقة | نوع المحرك | محرك لفائف الصوت |
| تخفيف | فرشاة | سرعة | عالي |
| إبراز | محرك لفائف الصوت عالية السرعة,محرك لفائف الصوت المخصص,محرك لفائف الصوت عالية الدقة,Customised Voice Coil Motor,High Precision Voice Coil Motor |
||
منتوج وصف
وصف المنتج:
سلسلة VCAR من المحركات الأسطوانية تحتفظ بنحو 80٪ من حصة السوق. فهي قادرة على توليد قوة دفع عالية وتسارع عال. تتراوح قمة قوة دفع من 0.7 ن إلى 3000 ن.طول السباق أقل من 50 ملمتطبيقات سلسلة VCAR تشمل محركات الصمامات، وأنظمة الاختيار والمكان على المحور Z، ومضخات قياس الحركة الإيجابية الصغيرة عالية الدقة،وكذلك الاهتزازات وأنظمة التحكم في الاهتزاز النشط.
تستخدم محركات الملفات الصوتية على نطاق واسع في أنظمة التحكم في الصمامات عالية الأداء بسبب استجابتها السريعة للغاية ودقة عالية ودفع مباشر ومراقبة القوة الخطية الممتازة.يمكن أن تدفع مباشرة قلب الصمام دون معدات أو أجزاء ناقلمع وقت الاستجابة على مستوى الميللي ثانية ، فإنها تحقق في الوقت الحقيقي وتعديل دقيق للجريان والضغط وسرعة التبديل.فهي مثالية لفولفات التبديل عالية التردد، صمامات التحكم النسبية ، صمامات الخدمة ، صمامات الجهاز التنفسي الطبية ، صمامات الغاز شبه الموصل ، وأنظمة تحكم السوائل الدقيقة.أجهزة تشغيل الملفات الصوتية ذات الحجم الأصغر، عملية أكثر سلاسة، وأقل ضوضاء، وأطول عمر الخدمة. إن قوة إنتاجها المستقرة والخطية العالية تجعلها مكونات رئيسية في التحكم الذكي في السوائل، مما يساعد على تحسين دقة النظام،سرعة الاستجابة، والاستقرار للأتمتة الصناعية والمعدات الطبية والطاقة الجديدة، وتصنيع أشباه الموصلات.
الخصائص:
استجابة عالية، تسارع عال، لفائف ضخمة منخفضة.
لا يوجد تأثير مضاد، لا توجد إصابة.
هيكل بسيط، وزن خفيف، استجابة عالية التردد، تشغيل سلس.
السباق: 1mm-60mm
قوة الدفع: 0.5N-3000N
معايير المنتج:
| نموذج المنتج | قوة الذروة (ن) |
قوة مستمرة عند 25 درجة مئوية ((ش) |
السكتة الدماغية الكلية (ملم) |
الجهد القصوى (V) |
ثابت المجال الكهرومغناطيسي الخلفي (V/m/s) |
وزن الملف (ز) |
قطر الستاتور (ملم) | الطول (ملم) |
| VCAR0001-0064-00A | 0.88 | 0.28 | 6.4 | 6.9 | 0.29 | 3 | 9.5 | 17.7 |
| VCAR0001-0010-00A | 0.73 | 0.42 | 1 | 4.8 | 0.6 | 2.7 | 24 | 11.2 |
| VCAR00025-0127-00A | 2.55 | 0.81 | 12.7 | 11.6 | 0.77 | .6.6 | 12.7 | 24 |
| VCAR0006-0039-00A | 6.2 | 1.9 | 3.9 | 6.6 | 1.12 | 7.9 | 20 | 17.2 |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 15.7 | 3.57 | 8.2 | 25 | 18.2 |
| VCAR0007-0040-00A | 7.2 | 2.4 | 4 | 7.5 | 1.88 | 7 | 14.2 | 23 |
| VCAR0007-0064-00A | 7.8 | 2.5 | 6.4 | 9.9 | 1.5 | 7.2 | 19.1 | 23.8 |
| VCAR0007-0127-00A | 7.1 | 2.3 | 12.7 | 12.8 | 1.6 | 11.4 | 19.1 | 27 |
| VCAR0011-0050-00A | 11.4 | 2.1 | 5 | 11.8 | 3 | 11.2 | 24 | 17.2 |
| VCAR0011-0100-00A | 10.5 | 2.9 | 10 | 43.8 | 3.5 | 20 | 31 | 26.8 |
| VCAR0013-0030-00A | 13 | 3.5 | 3 | 16 | 3.5 | 12 | 25 | 21 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | 24.7 |
| VCAR0014-0250-00A | 14 | 4.5 | 25 | 26.5 | 3.9 | 35 | 25.4 | 44.2 |
| VCAR0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | 25.6 |
| VCAR0022-0098-00 | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | 35 |
| VCAR0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | 75.7 |
| VCAR0025-0630-00A | 25.3 | 8 | 63 | 50.6 | 5 | 68 | 31.8 | 83.1 |
| VCAR0030-0150-00A | 29.4 | 4.73 | 15 | 40.5 | 7.4 | 27 | 30 | 31 |
| VCAR0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | 41.7 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | 26.7 |
| VCAR0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | 72 |
| VCAR0035-0090-00A | 35 | 11 | 9 | 26.4 | 9 | 33 | 25.4 | 44.3 |
| VCAR0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | 67 |
| VCAR0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | 21.2 |
| VCAR0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | 22 |
| VCAR0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | 35.9 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | 51.3 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | 53.7 |
| VCAR0075-0200-00A | 75 | 30 | 20 | 26.2 | 15.2 | 65 | 70 | 38.7 |
| VCAR0080-0129-00A | 80 | 35 | 12.9 | 27.7 | 18 | 149 | 49 | 53.8 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | 34.9 |
| VCAR0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | 110 |
| VCAR0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | 40.4 |
| VCAR0110-0380-00A | 110 | 37.4 | 38 | 23.2 | 9 | 150 | 60.4 | 60.4 |
| VCAR0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | 27.5 |
| VCAR0115-0065-00A | 115 | 30.1 | 6.5 | 35 | 17.3 | 52 | 40 | 58 |
| VCAR0130-0310-00A | 130 | 40 | 31 | 30.4 | 20.5 | 280 | 75.6 | 56.5 |
| VCAR0140-0150-00A | 140 | 42.2 | 15 | 33.4 | 26.6 | 80 | 53 | 53.7 |
| VCAR0210-0254-00A | 210 | 66.2 | 25.4 | 56.6 | 28 | 230 | 43.7 | 111.8 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | 64 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | 109.1 |
| VCAR0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | 136.9 |

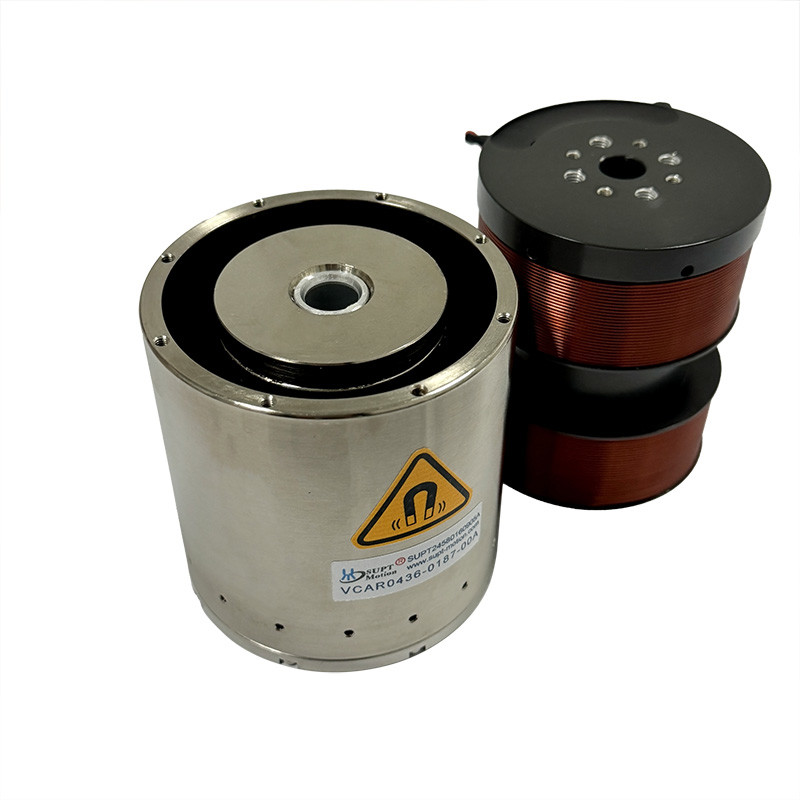

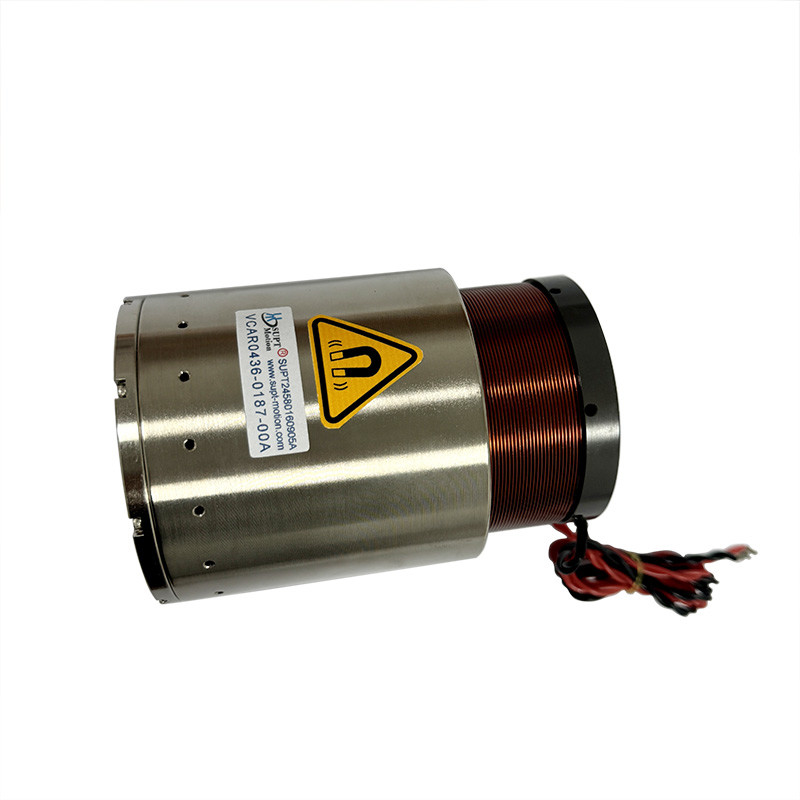

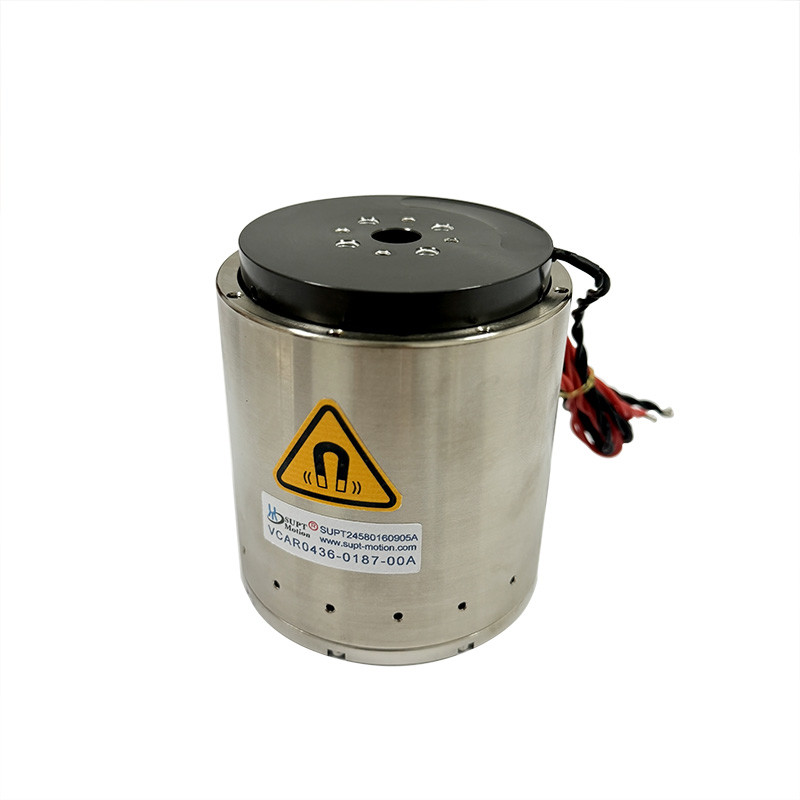

| VCAR0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | 91 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | 110 |
| VCAR0436-0373-00A | 436 | 142.6 | 37.3 | 38 | 29.8 | 1050 | 76 | 163 |
| VCAR0980-0249-00A | 980 | 605 | 24.9 | 41.5 | 104 | 1426 | 126 | 134.5 |
| VCAR1351-0310-00A | 1351 | 376.8 | 31 | 73.5 | 68 | 1071 | 110 | 143.7 |
تطبيقات المنتج:
| التطبيق الرئيسي لمحرك لفائف الصوت: |
| 1صناعة أشباه الموصلات: الأسلاك، القطع، الحفر، أنظمة النقل، اللحام، الروبوتات. |
|
2- تشغيل الصمامات في الميدان: أنواع صمامات القياس، أنظمة اختبار الضغط، كيمياء الصمامات الهوائية نظام الحقن |
| 3صناعة الآلات الصغيرة: أنظمة التغذية، الحفر المجهري، الطباشير الدقيقة. |
| 4نظام الاهتزاز: طاولة الهزاز، منصة الاهتزاز. |
| 5المجال الطبي: نظام حقن صغير، معدات التنفس، معدات الاختبار. |
| 6تكنولوجيا الطيران: نظام التحكم في الطيران، نظام ردود الفعل للطيار. |
| 7مجال الاستخدام التجاري: مضخة التبريد الحاسوبية الكاميرا المصغرة نظام التركيز |
|
8صناعة الأتمتة: معدات الليزر,أجهزة التوزيع، معدات الاختبار، آلات النسيج. |
