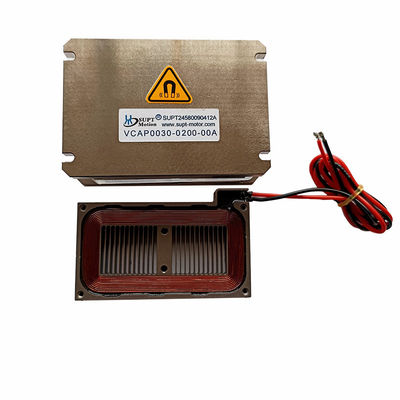

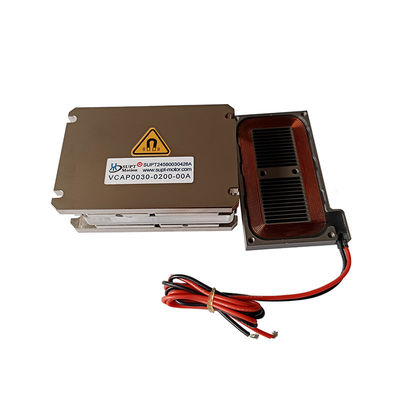

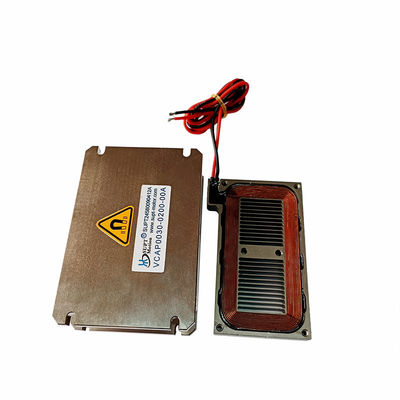

محركات كوب صوت خطي مسطح صغير عالي الدقة للصناعة الأدوات الآلية الصغيرة
| مكان المنشأ | الصين، سوتشو |
|---|---|
| اسم العلامة التجارية | SUPT MOTION |
| إصدار الشهادات | CE, ISO9001 |
| رقم الموديل | سلسلة VCAP |
| الحد الأدنى لكمية | 2 قطع |
| الأسعار | $158 |
| تفاصيل التغليف | تغليف حسب الطلب إلخ. |
| وقت التسليم | 1-5 قطع ، 5 أيام. > 20 قطعة ، للتفاوض |
| شروط الدفع | T/T |
| القدرة على العرض | يتم التفاوض |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| قوة الإخراج | ما يصل إلى 500N | البند | محركات كهربائية صغيرة |
|---|---|---|---|
| الميناء | شنغهاي | رقم الموديل | VCAP0020-0068-00A |
| قوة الذروة | 20N | مجموع السكتة الدماغية | 6.8 ملم |
| القوة المستمرة | 5.3N | أقصى جهد | 8.2 فولت |
| الطول (مم) | 39 | ميزة الحماية | مغلق تماما |
| السرعة (دورة في الدقيقة) | متغيرة السرعة | ||
| إبراز | محركات الملفات الصوتية الخطية عالية الدقة,محركات الكواليس الصوتية الخطيّة بدون قلب,محركات ملفات الصوت الخطي الصغيرة,Coreless Linear Voice Coil Motors,Mini Linear Voice Coil Motors |
||
منتوج وصف
وصف المنتج:
سلسلة محركات الملفات الصوتية ذات النوع المسطح لديها مسار أقصر من سلسلة النوع المستطيل لنفس الحجم ، ولكنها تمتلك ميزة سطح أقل ارتفاعًا.الدفع يصل إلى 500N والسكتة الدماغية تصل إلى 20mm.
سلسلة النوع المسطح مثالية لتوليد حركات X-Y قصيرة المسافة وتسوق في المقام الأول لصناعات أشباه الموصلات وأدوات الآلات الصغيرة.
تتميز محركات الملفات الصوتية الخطية المسطحة بمزايا مثل دقة الموقع العالية والاستجابة السريعة وعدم الاحتكاك والبنية المدمجة والوزن الخفيف والتحكم السهل ، إلخ.والتي تعزز بشكل فعال دقة وكفاءة التصنيع الدقيق.
المحركات ذات الملفات الصوتية المستقرة للطبقات في صناعة آلات الأدوات المصغرة:
في عمليات التصنيع الدقيقة ، يمكن استخدام محركات لفائف الصوت الخطية المسطحة لدفع محاور التغذية للأدوات أو قطع العمل لتحقيق التحكم في التغذية دون الميكرون.
على سبيل المثال ، في معالجة الثقوب الصغيرة أو الحفرة الصغيرة أو توليد نسيج السطح ، توفر محركات الملفات الصوتية الخطية المسطحة حركة خطية مستقرة لتجنب أخطاء المعالجة.
في التصنيع المجهري ، يتم استخدام قدرة الاستجابة السريعة لمحركات الملفات الصوتية الخطية المسطحة لتعديل موقع الأداة أو القطعة في الوقت الحقيقي من خلال اهتزاز عالي الدقة ،تعويض التذبذب بنشاط وضمان معالجة مستقرة.
يمكن استخدام محرك الملفات الصوتية المسطحة من خلال حركة محور X-Y قصيرة السباق كمحور حركة رئيسي ، ودفع قطعة العمل أو أداة لمعالجة المسار المكاني المعقد.
يمكن استخدام محركات الملفات الصوتية الخطية المسطحة في مهام تجميع أدوات الآلات الصغيرة لإكمال محاذاة وتجميع أجزاء صغيرة من خلال حركة خطية دقيقة.
أدوات الآلات الصغيرة تتطلب تغييرات متكررة للأدوات أو تعديلات موقع قطعة العمل.يمكن أن يؤدي الأداء الديناميكي العالي من المحركات طوف صوت مسطح بسرعة التبديل في الموقف وتحسين كفاءة التصنيع من المعدات.
الخصائص:
الملف الصوتي من النوع المسطح الملفات الفرعية المحركية خفيفة الوزن ، مع وقت استجابة قصير وتردد عال. ضربة قصيرة وهيكل مضغوط.
ضربة 1mm-20mm.
أقصى قوة دفع 1N-500N
تستخدم عادة لمراحل حركة محور x-y.
معايير المنتج:
| نموذج المنتج | قوة الذروة (ن) |
قوة مستمرة عند 25 درجة مئوية ((ش) |
السكتة الدماغية الكلية (ملم) |
الجهد القصوى (V) |
ثابت المجال الكهرومغناطيسي الخلفي (V/m/s) |
الطول (ملم) |
العرض (ملم) |
الطول (ملم) |
| المواد المستخدمة في المنتجات | 20 | 5.5 | 6.8 | 8.2 | 4.4 | 39 | 50 | 21.5 |
| المواد المستخدمة في المنتجات | 20 | 5.3 | 16 | 27.6 | 4.4 | 59 | 50 | 22.5 |
| المواد المستخدمة في المنتجات | 30 | 12.3 | 20 | 24.3 | 10.5 | 80 | 74 | 25 |
| المواد المستخدمة في المنتجات | 100 | 47 | 4 | 41.2 | 80.1 | 110 | 105 | 51 |
التطبيق:
| التطبيق الرئيسي لمحرك لفائف الصوت: |
| 1صناعة أشباه الموصلات: الأسلاك والقطع والحفر وأنظمة النقل واللحام والروبوتات. |
| 2- تشغيل الصمامات في الميدان:صمامات قياس النوع، أنظمة اختبار الضغط، نظام حقن الصمامات الهوائية. |
| 3صناعة الآلات الصغيرة: أنظمة التغذية، الحفر المجهري، الطباشير الدقيقة. |
| 4نظام الاهتزاز: طاولة الهزاز، منصة الاهتزاز. |
| 5المجال الطبي: نظام حقن صغير، معدات التنفس، معدات الاختبار. |
| 6تكنولوجيا الطيران: نظام التحكم في الطيران، نظام ردود فعل الطيار. |
| 7مجال الاستخدام التجاري: مضخة التبريد الحاسوبية الكاميرا المصغرة نظام التركيز |
|
8صناعة الأتمتة: معدات الليزر، الموزع، معدات الاختبار، آلات النسيج. |
