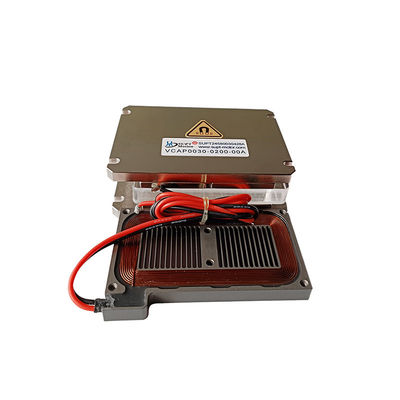

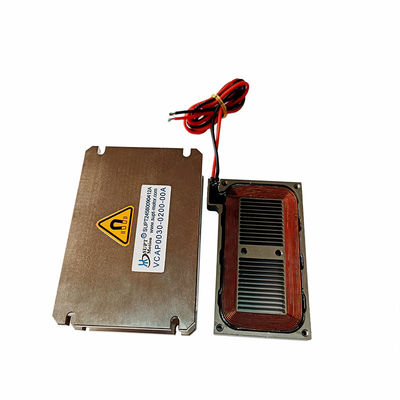

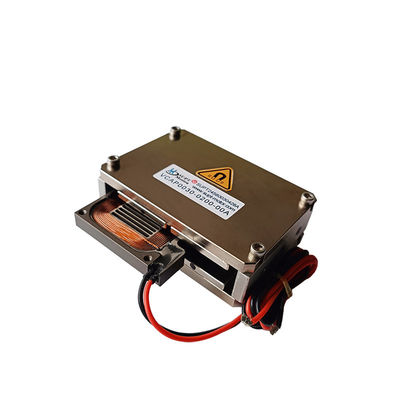

74 ملم عرض عالية السرعة الاهتزازية مسطحة خطية صوتية محركات لفائف لأدوات آلة CNC 12.3N قوة مستمرة
| Place of Origin | China,Suzhou |
|---|---|
| اسم العلامة التجارية | SUPT MOTION |
| إصدار الشهادات | CE, ISO9001 |
| Model Number | VCAP Series |
| Minimum Order Quantity | 2PCS |
| الأسعار | $165 |
| Packaging Details | Customized packaging etc. |
| Delivery Time | 1-5pcs ,5 days . >20pcs ,To be negotiated |
| Payment Terms | T/T |
| Supply Ability | To be negotiated |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| Warranty | 3months-1year | Model Number | VCAP0030-0200-00A |
|---|---|---|---|
| Continuous Force | 12.3N | Housing Material | Aluminum |
| Peak Force | 30N | Noise Level | Low |
| Voltage | 24.3V | Stroke | 20mm |
| Length*height(mm) | 80*25 | Width(mm) | 74 |
| Type | Micro Motor | Speed | High Speed |
| إبراز | محركات لفائف الصوت الخطية 74 ملم,12.3N المحركات الخطية الصوتية,12.3N Linear Voice Coil Motors |
||
منتوج وصف
وصف المنتج:
في مجال التصنيع الدقيق، أداء أدوات آلة CNC يؤثر بشكل مباشر على دقة التصنيع،الكفاءة والقدرة على تحقيق قطع معقدةمع نمو صناعات الطيران والفضاء والشاشات النصفية والجهاز الطبي في الاحتياجات الميكرونية وحتى النانويةتكنولوجيا القيادة التقليدية كشفت تدريجياً عن عدم سرعة الاستجابة، تراكم أخطاء سلسلة النقل الميكانيكية وغيرها من القيود.يمكن أن تدرك استجابة ديناميكية في الميكرو ثانية ودقة تحديد المواقع النانومتر بفضل استجابتها عالية التردد، نقل القوة بدون اتصال، دقة ديناميكية عالية وخصائص أخرى.
في التصنيع الدقيق: مثل حفر القالب البصري، حفر حزم الشرائح، أدوات الآلات تحتاج إلى تحقيق دقة تحديد المواقع المتكررة على مستوى ما دون الميكرون،الاهتزاز المحرك الرقمي الصوتي الرقمي من خلال وضع القيادة المباشرة للاتصال المباشر للمحرك وطاولة العمل، مع ردود فعل الحلقة المغلقة من مقياس الشبكة أو جهاز التداخل بالليزر ، يمكن التحكم في خطأ الموقف في غضون ± 0.1μm.
في معالجة المواد الصعبة للقطع (على سبيل المثال سبيكة التيتانيوم ، السيراميك) ، فإن الأداة عرضة لارتفاع درجة الحرارة والتكسير بسبب القطع المستمر.يمكن أن تدفع المحرك الرقمي الصوتي الطويل المتذبذب للفول الأداة أو قطعة العمل من خلال اهتزازات عالية التردد، تغيير قطع مستمر إلى وضع قطع متقطع.
عندما تتحرك أدوات الآلات CNC بسرعة عالية ، فإن الهيكل الميكانيكي عرضة للتشوه بسبب القوى الثابتة ، مما يؤدي إلى أخطاء التصنيع.يمكن دمج محركات الملفات الصوتية الخطية المسطحة المتذبذبة في نظام قمع الاهتزاز النشط لآلة الأدوات بسبب خصائصها العالية.
الخصائص:
الملف الصوتي من النوع المسطح الملفات الفرعية المحركية خفيفة الوزن ، مع وقت استجابة قصير وتردد عال.
ضربة قصيرة و هيكل ضيق
ضربة: 1mm-20mm.
أقصى قوة دفع: 1N-300N
تستخدم عادة لمراحل حركة محور x-y.
معايير المنتج:
| نموذج المنتج | قوة الذروة (ن) |
قوة مستمرة عند 25 درجة مئوية ((ش) |
السكتة الدماغية الكلية (ملم) |
الجهد القصوى (V) |
ثابت المجال الكهرومغناطيسي الخلفي (V/m/s) |
الطول (ملم) |
العرض (ملم) |
الطول (ملم) |
| المواد المستخدمة في المنتجات | 20 | 5.5 | 6.8 | 8.2 | 4.4 | 39 | 50 | 21.5 |
| المواد المستخدمة في المنتجات | 20 | 5.3 | 16 | 27.6 | 4.4 | 59 | 50 | 22.5 |
| المواد المستخدمة في المنتجات | 30 | 12.3 | 20 | 24.3 | 10.5 | 80 | 74 | 25 |
| المواد المستخدمة في المنتجات | 100 | 47 | 4 | 41.2 | 80.1 | 110 | 105 | 51 |
التطبيقات:
التطبيقات الرئيسية لمحركات الكواليس الصوتية المستقرة:
1صناعة أشباه الموصلات: الأسلاك والقطع والحفر وأنظمة النقل واللحام والروبوتات.
2صناعة الآلات الصغيرة: نظام التغذية، الحفر المجهري، الطباشير الدقيقة.
3أنظمة الاهتزاز: طاولات الاهتزاز، منصات الاهتزاز.
4صناعة الأتمتة: معدات الليزر، الموزعين، معدات الاختبار، آلات النسيج.
