محركات لفائف صوتية VCAR عالية السرعة لتطبيقات فحص أشباه الموصلات
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| البعد العام | 200 * 400 * 404 ملم | خاصية | تسارع عالي |
|---|---|---|---|
| لون | الرمادي الفضي | طَرد | عبوة الكرتون |
| يكتب | مايكرو موتور | التيار المستمر (A) | حاضِر |
| سرعة | سرعة عالية | نموذج المنتج | VCAR0105-0164-00A |
| الجهد االكهربى | 20V | قوة مستمرة | 35.4mm |
| إبراز | محرك لفائف الصوت VCM عالي السرعة,محرك VCAR للتفتيش على أشباه الموصلات,محرك الدقة مع الضمان,VCAR motor for semiconductor inspection,Precision voice coil motor with warranty |
||
منتوج وصف
وصف المنتج:
VCAR0105-0164-00A هو محرك لفائف صوتية عالية الدقة الأمثل لمعدات فحص أشباه الموصلاتوموقع على مستوى نانومتر، فإنه يستوفي المتطلبات الصارمة للسرعة والدقة والاستقرار في منصات فحص أشباه الموصلات الحديثة. أثناء فحص الشريحة ، تتطلب المعدات مسحًا ثلاثي الأبعاد سريعًا وذو دقة عالية ،و قياس مسطحة السطح و سمكها على مقياس نانومترمحرك الحركة منخفض الحثالة والتصميم الخالي من التشغيل في VCAR0105-0164-00A يسمح بحركة متتالية على مستوى الميللي ثانية مع ضمان تشغيل سلس دون اهتزاز أو خطأ في الموقف ،تحسين كفاءة التفتيش بشكل كبير.
يتم تطبيق محركات سلسلة VCAR أيضًا على نطاق واسع في آلات الطباعة الحجرية وأنظمة فحص المسح ، ومراحل تحديد المواقع الصغيرة ، وأتمتة المختبرات.التصميم المدمج يسمح بالاندماج في المساحات المحدودة، في حين أن المحركات خفيفة الوزن والاستجابة عالية التردد تضمن انخفاض الثبات ودقة عالية حتى تحت أحمال المسح عالية السرعة. الحركة السلسة تقلل من تأثير الاهتزاز ،تحسين اتساق المسح وموثوقيته.
الخصائص:
سرعة عالية وتسارع عالية، مثالية للفحص السريع
تحديد المواقع على مستوى نانومتر للحصول على قياسات دقيقة
حركة سلسة خالية من التشنج
التصميم المدمج والصغر الحجم لدمج
استجابة عالية التردد للتحكم في الوقت الفعلي بالدائرة المغلقة
المحرك الخفيف يقلل من الثبات ويحسن الديناميكية
متينة للعمل طويل الأمد عالية التردد
المعلمات التقنية:
| نموذج المنتج | قوة الذروة (ن) |
قوة مستمرة عند 25 درجة مئوية ((ش) |
السكتة الدماغية الكلية (ملم) |
الجهد القصوى (V) |
ثابت المجال الكهرومغناطيسي الخلفي (V/m/s) |
وزن الملف (ز) |
قطر الستاتور (ملم) | الطول (ملم) |
| VCAR0001-0064-00A | 0.88 | 0.28 | 6.4 | 6.9 | 0.29 | 3 | 9.5 | 17.7 |
| VCAR0001-0010-00A | 0.73 | 0.42 | 1 | 4.8 | 0.6 | 2.7 | 24 | 11.2 |
| VCAR00025-0127-00A | 2.55 | 0.81 | 12.7 | 11.6 | 0.77 | .6.6 | 12.7 | 24 |
| VCAR0006-0039-00A | 6.2 | 1.9 | 3.9 | 6.6 | 1.12 | 7.9 | 20 | 17.2 |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 15.7 | 3.57 | 8.2 | 25 | 18.2 |
| VCAR0007-0040-00A | 7.2 | 2.4 | 4 | 7.5 | 1.88 | 7 | 14.2 | 23 |
| VCAR0007-0064-00A | 7.8 | 2.5 | 6.4 | 9.9 | 1.5 | 7.2 | 19.1 | 23.8 |
| VCAR0007-0127-00A | 7.1 | 2.3 | 12.7 | 12.8 | 1.6 | 11.4 | 19.1 | 27 |
| VCAR0011-0050-00A | 11.4 | 2.1 | 5 | 11.8 | 3 | 11.2 | 24 | 17.2 |
| VCAR0011-0100-00A | 10.5 | 2.9 | 10 | 43.8 | 3.5 | 20 | 31 | 26.8 |
| VCAR0013-0030-00A | 13 | 3.5 | 3 | 16 | 3.5 | 12 | 25 | 21 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | 24.7 |
| VCAR0014-0250-00A | 14 | 4.5 | 25 | 26.5 | 3.9 | 35 | 25.4 | 44.2 |
| VCAR0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | 25.6 |
| VCAR0022-0098-00 | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | 35 |
| VCAR0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | 75.7 |
| VCAR0025-0630-00A | 25.3 | 8 | 63 | 50.6 | 5 | 68 | 31.8 | 83.1 |
| VCAR0030-0150-00A | 29.4 | 4.73 | 15 | 40.5 | 7.4 | 27 | 30 | 31 |
| VCAR0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | 41.7 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | 26.7 |
| VCAR0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | 72 |
| VCAR0035-0090-00A | 35 | 11 | 9 | 26.4 | 9 | 33 | 25.4 | 44.3 |
| VCAR0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | 67 |
| VCAR0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | 21.2 |
| VCAR0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | 22 |
| VCAR0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | 35.9 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | 51.3 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | 53.7 |
| VCAR0075-0200-00A | 75 | 30 | 20 | 26.2 | 15.2 | 65 | 70 | 38.7 |
| VCAR0080-0129-00A | 80 | 35 | 12.9 | 27.7 | 18 | 149 | 49 | 53.8 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | 34.9 |

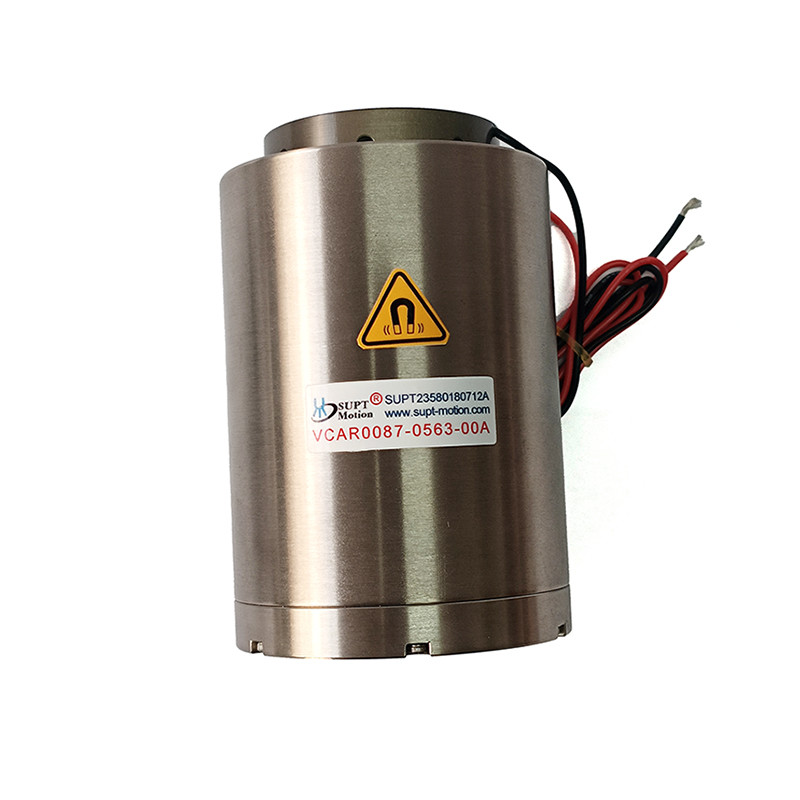

| VCAR0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | 110 |
| VCAR0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | 40.4 |
| VCAR0110-0380-00A | 110 | 37.4 | 38 | 23.2 | 9 | 150 | 60.4 | 60.4 |
| VCAR0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | 27.5 |
| VCAR0115-0065-00A | 115 | 30.1 | 6.5 | 35 | 17.3 | 52 | 40 | 58 |
| VCAR0130-0310-00A | 130 | 40 | 31 | 30.4 | 20.5 | 280 | 75.6 | 56.5 |
| VCAR0140-0150-00A | 140 | 42.2 | 15 | 33.4 | 26.6 | 80 | 53 | 53.7 |
| VCAR0210-0254-00A | 210 | 66.2 | 25.4 | 56.6 | 28 | 230 | 43.7 | 111.8 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | 64 |

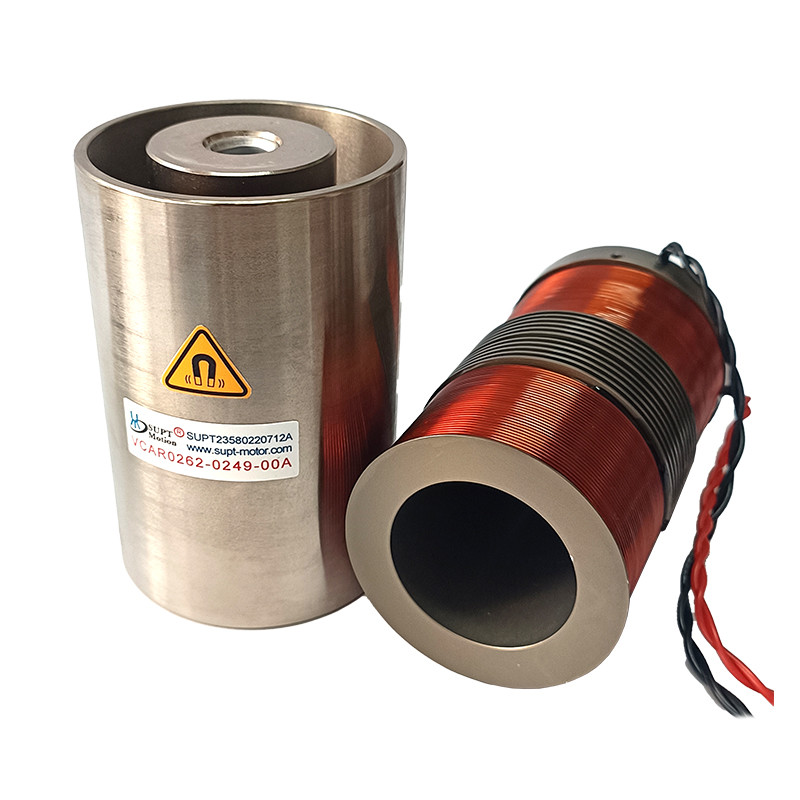

| VCAR0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | 109.1 |

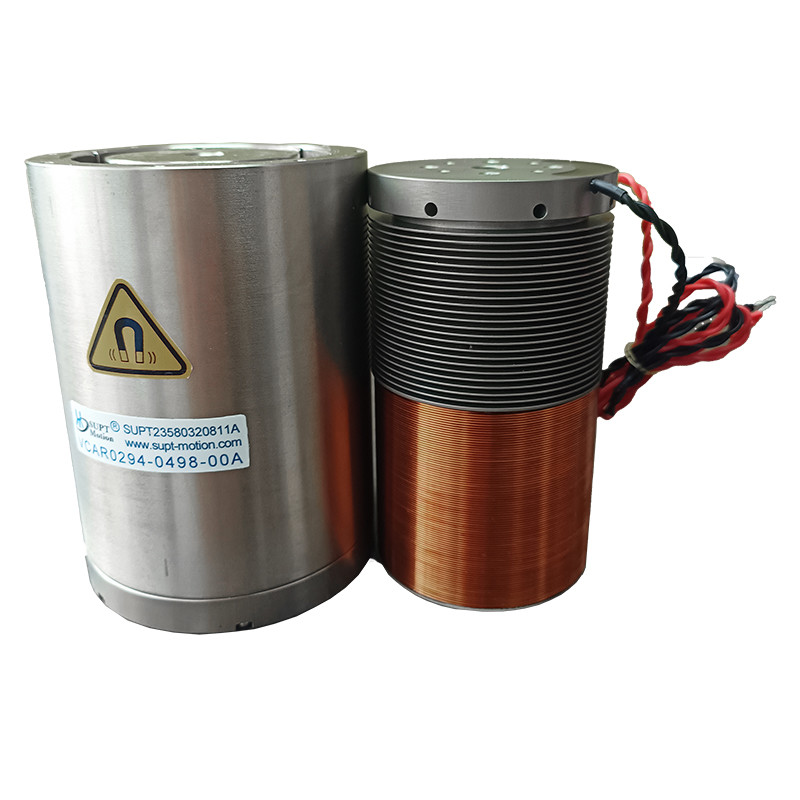

| VCAR0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | 136.9 |
| VCAR0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | 91 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | 110 |
| VCAR0436-0373-00A | 436 | 142.6 | 37.3 | 38 | 29.8 | 1050 | 76 | 163 |
| VCAR0980-0249-00A | 980 | 605 | 24.9 | 41.5 | 104 | 1426 | 126 | 134.5 |
| VCAR1351-0310-00A | 1351 | 376.8 | 31 | 73.5 | 68 | 1071 | 110 | 143.7 |
التطبيقات:
فحص سطح رقائق أشباه الموصلات
تحديد موقع آلة التصوير الحجري
أنظمة المسح السريع
مراحلة تحديد المواقع الدقيقة وأتمتة المختبرات
خطوط إنتاج نصف الموصلات الآلية
لماذا تختار VCAR
-
دقة عالية وسرعة عالية وسرعة عالية
-
الحركة السلسة الخالية من الاهتزاز تضمن التفتيش الموثوق به
-
تخصيص OEM / ODM للسكتة الدماغية والقوة والتركيب
-
يدعم أجهزة التحكم في الحلقة المغلقة وأجهزة ردود الفعل الدقيقة
