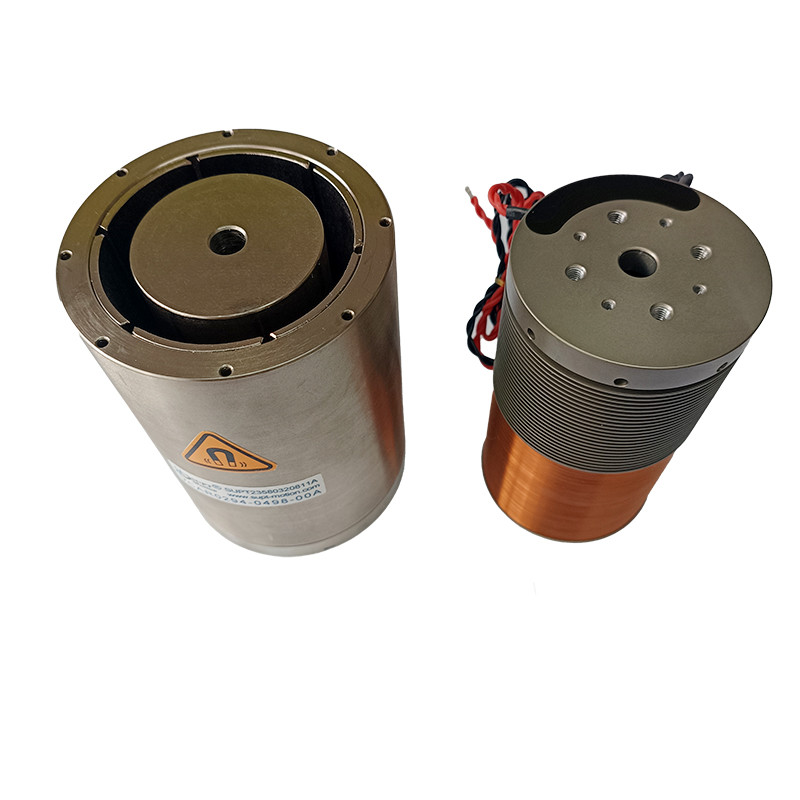

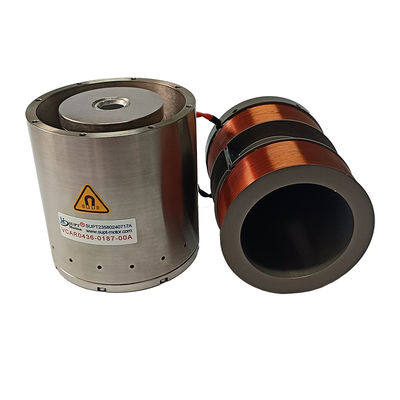

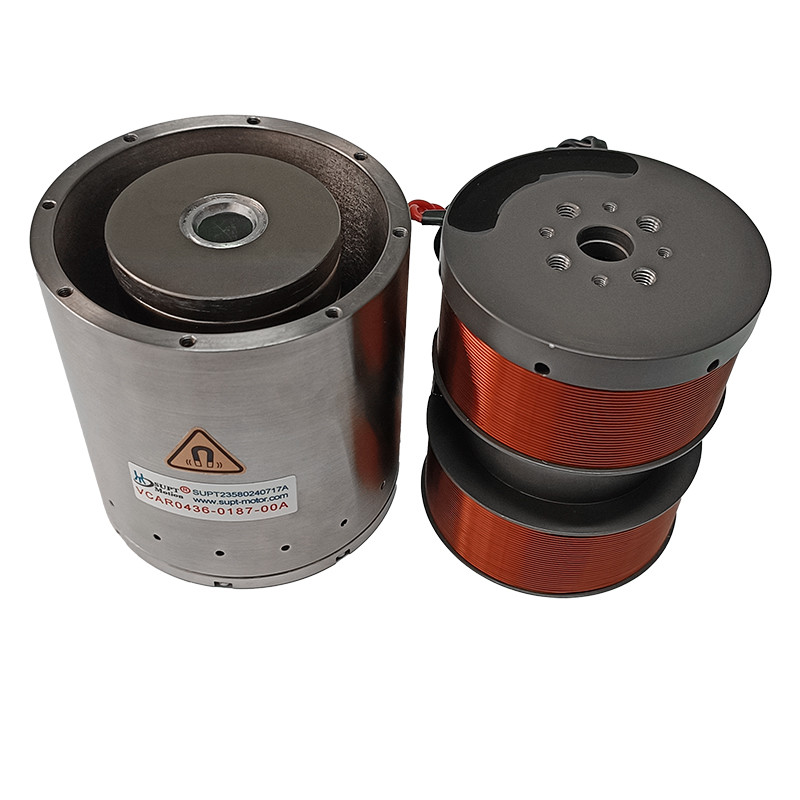

محركات لفائف الصوت من سلسلة VCAR عالية الدقة لمعدات الأتمتة
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| إجمالي السكتة الدماغية | 11.2mm | نموذج | VCAR0262-0112-00A |
|---|---|---|---|
| قوة الذروة | 262 ن | وزن | 285 جرام |
| طلب | المنتج التلقائي | لون | الفضة/الأسود |
| تخفيف | فرشاة | ميزة حماية | مغلق تماما |
| يستخدم | قارب ، سيارة ، طائرة بدون طيار ، طباعة ثلاثية الأبعاد ، مجهر ، منظار داخلي ، روبوت ، مراوح طبية | يكتب | مايكرو موتور |
| إبراز | محرك لفائف الصوت من سلسلة VCAR,محرك VCM عالي الدقة,محرك لفائف الصوت للأتمتة,high precision VCM motor,voice coil motor for automation |
||
منتوج وصف
وصف المنتج:
تم تصميم محركات لفائف الصوت من سلسلة VCAR للأتمتة الصناعية وأنظمة التصنيع الذكية ، مما يوفر سرعة عالية وتسارع عالية والتحكم الدقيق لمختلف المهام عالية الدقة.غالبا ما تتطلب أجهزة الأتمتة، حركات عالية التردد ودقيقة للغاية مثل التعامل الدقيق، التجميع، الفحص، الرش، وتحديد موقع المكونات الإلكترونية.استجابة سريعة، والتصميم الخالي من التشنج ، لتحقيق التحكم السلس والسريع والموثوق به.
يوفر VCAR0262-0112-00A تحديد المواقع على مستوى نانومتر واستجابة عالية التردد، مناسبة تماماً لمهام التنفيذ عالية السرعة على خطوط الإنتاج الآلية.الحركات الخفيفة الوزن والحركة الثابتة المنخفضة تضمن بدء / وقف سريع أثناء الحركة المتبادلة عالية السرعة، والحفاظ على الدقة والاستقرار. يتم دمج التحكم في الحلقة المغلقة مع المرمزين البصريين أو أجهزة الاستجابة الليزر أو أجهزة ردود فعل أخرى لضبط الموقف في الوقت الحقيقي والعمل بدقة عالية.
يتم تطبيق محركات VCAR أيضًا في ضبط مفاصل الروبوتات الدقيقة وحركة مرحلة الطباعة ثلاثية الأبعاد والتجميع الإلكتروني الآلي وأتمتة المختبرات.التصميم المدمج يسمح بالاندماج في أجهزة محدودة المساحة، في حين أن استجابة التردد العالي تضمن حركة سلسة تحت الحمل الكبير ، مما يمنع الاهتزاز من التأثير على الدقة.
الخصائص:
سرعة عالية وتسارع عالية للأتمتة عالية التردد
تحديد المواقع على مستوى نانومتر للحركة الدقيقة والموثوقة
التشغيل الخالي من التشنج والهدوء والاهتزاز
التصميم المدمج ذو الحجم الصغير للأجهزة ذات المساحة المحدودة
استجابة عالية التردد ، التحكم في الحلقة المغلقة في الوقت الحقيقي
المحرك الخفيف يقلل من الثبات ويحسن الديناميكية
عمر خدمة طويل، يقلل من تكاليف الصيانة
معايير المنتج:
| نموذج المنتج | قوة الذروة (ن) |
قوة مستمرة عند 25 درجة مئوية ((ش) |
السكتة الدماغية الكلية (ملم) |
الجهد القصوى (V) |
ثابت المجال الكهرومغناطيسي الخلفي (V/m/s) |
وزن الملف (ز) |
قطر الستاتور (ملم) | الطول (ملم) |
| VCAR0001-0064-00A | 0.88 | 0.28 | 6.4 | 6.9 | 0.29 | 3 | 9.5 | 17.7 |
| VCAR0001-0010-00A | 0.73 | 0.42 | 1 | 4.8 | 0.6 | 2.7 | 24 | 11.2 |
| VCAR00025-0127-00A | 2.55 | 0.81 | 12.7 | 11.6 | 0.77 | .6.6 | 12.7 | 24 |
| VCAR0006-0039-00A | 6.2 | 1.9 | 3.9 | 6.6 | 1.12 | 7.9 | 20 | 17.2 |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 15.7 | 3.57 | 8.2 | 25 | 18.2 |
| VCAR0007-0040-00A | 7.2 | 2.4 | 4 | 7.5 | 1.88 | 7 | 14.2 | 23 |
| VCAR0007-0064-00A | 7.8 | 2.5 | 6.4 | 9.9 | 1.5 | 7.2 | 19.1 | 23.8 |
| VCAR0007-0127-00A | 7.1 | 2.3 | 12.7 | 12.8 | 1.6 | 11.4 | 19.1 | 27 |
| VCAR0011-0050-00A | 11.4 | 2.1 | 5 | 11.8 | 3 | 11.2 | 24 | 17.2 |
| VCAR0011-0100-00A | 10.5 | 2.9 | 10 | 43.8 | 3.5 | 20 | 31 | 26.8 |
| VCAR0013-0030-00A | 13 | 3.5 | 3 | 16 | 3.5 | 12 | 25 | 21 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | 24.7 |
| VCAR0014-0250-00A | 14 | 4.5 | 25 | 26.5 | 3.9 | 35 | 25.4 | 44.2 |
| VCAR0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | 25.6 |
| VCAR0022-0098-00 | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | 35 |
| VCAR0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | 75.7 |
| VCAR0025-0630-00A | 25.3 | 8 | 63 | 50.6 | 5 | 68 | 31.8 | 83.1 |
| VCAR0030-0150-00A | 29.4 | 4.73 | 15 | 40.5 | 7.4 | 27 | 30 | 31 |
| VCAR0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | 41.7 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | 26.7 |
| VCAR0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | 72 |
| VCAR0035-0090-00A | 35 | 11 | 9 | 26.4 | 9 | 33 | 25.4 | 44.3 |
| VCAR0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | 67 |
| VCAR0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | 21.2 |
| VCAR0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | 22 |
| VCAR0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | 35.9 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | 51.3 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | 53.7 |
| VCAR0075-0200-00A | 75 | 30 | 20 | 26.2 | 15.2 | 65 | 70 | 38.7 |
| VCAR0080-0129-00A | 80 | 35 | 12.9 | 27.7 | 18 | 149 | 49 | 53.8 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | 34.9 |
| VCAR0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | 110 |
| VCAR0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | 40.4 |
| VCAR0110-0380-00A | 110 | 37.4 | 38 | 23.2 | 9 | 150 | 60.4 | 60.4 |
| VCAR0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | 27.5 |
| VCAR0115-0065-00A | 115 | 30.1 | 6.5 | 35 | 17.3 | 52 | 40 | 58 |
| VCAR0130-0310-00A | 130 | 40 | 31 | 30.4 | 20.5 | 280 | 75.6 | 56.5 |
| VCAR0140-0150-00A | 140 | 42.2 | 15 | 33.4 | 26.6 | 80 | 53 | 53.7 |
| VCAR0210-0254-00A | 210 | 66.2 | 25.4 | 56.6 | 28 | 230 | 43.7 | 111.8 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | 64 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | 109.1 |
| VCAR0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | 136.9 |
| VCAR0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | 91 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | 110 |
| VCAR0436-0373-00A | 436 | 142.6 | 37.3 | 38 | 29.8 | 1050 | 76 | 163 |
| VCAR0980-0249-00A | 980 | 605 | 24.9 | 41.5 | 104 | 1426 | 126 | 134.5 |
| VCAR1351-0310-00A | 1351 | 376.8 | 31 | 73.5 | 68 | 1071 | 110 | 143.7 |
القوة القصوى: 0.73 N 1351 N
القوة المستمرة: 0.42 ن 376.8 ن
السباق: 1 ملم 63 ملم
الجهد: 4.8 فولت 73.5 فولت
ثابت الـ EMF الخلفي: 0.6 ️ 48.6 V/m/s
كتلة الجهاز: 2.7 غراماً 130 غراماً
قطر الستاتور: 20 ملم 170 ملم
طول إدخال الملف: 11.2 143.7 ملم
التطبيقات:
التجميع والتعامل الآلي
ضبط مفصل الروبوت الدقيق
منصة الطباعة ثلاثية الأبعاد الحركة الدقيقة
التجميع الإلكتروني الآلي
معدات الأتمتة المختبرية
أنظمة التفتيش عالية الدقة
الأسئلة الشائعة:
السؤال: هل VCAR0105-0164-00A مناسبة لتعديل مفاصل الروبوت؟
ج: نعم، السرعة العالية ودقة عالية خصائص تسمح بتعديل المفاصل على مستوى ميكرون.
س: هل ستسبب التشغيل طويل الأجل عالية التردد البلاء؟
الجواب: التصميم المنخفض للغاية والخالي من الاحتكاك يضمن الاستخدام المستقر على المدى الطويل.
س: هل يمكن أن تتحكم في النزوح الصغير في منصات الطباعة ثلاثية الأبعاد؟
ج: متوافق تماماً؛ الدقة العالية والاستجابة السريعة تضمن دقة الطباعة.
